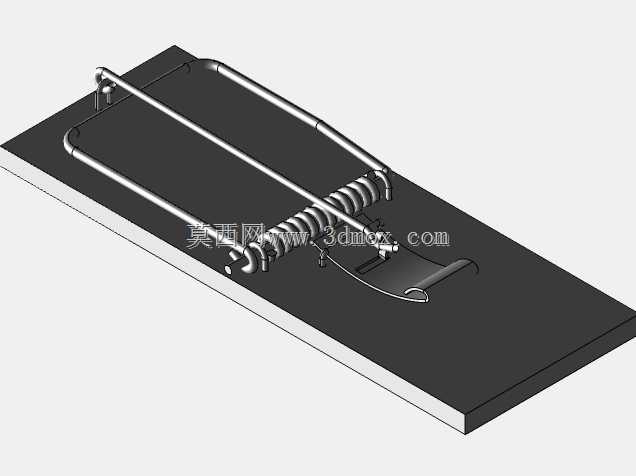

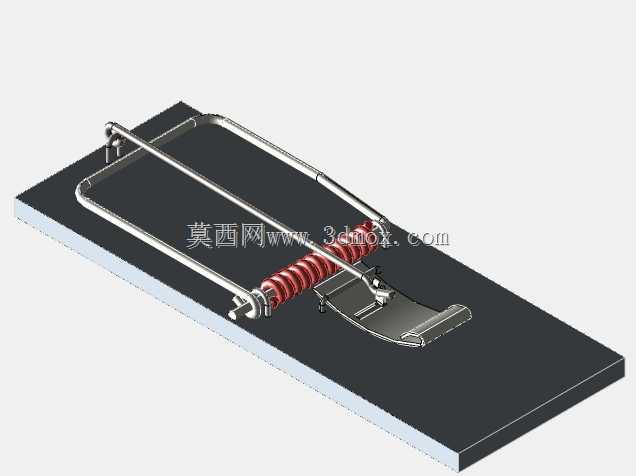

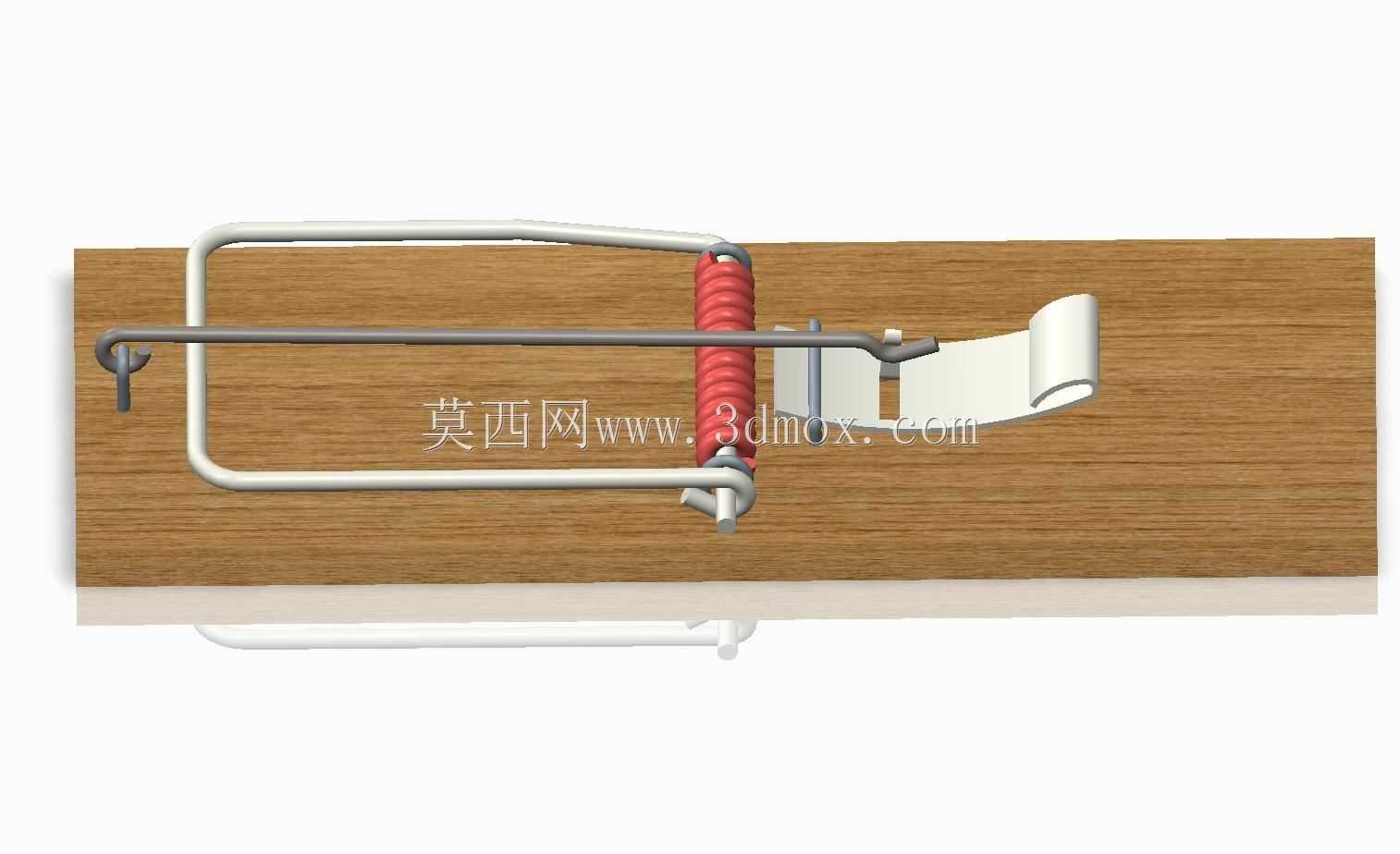

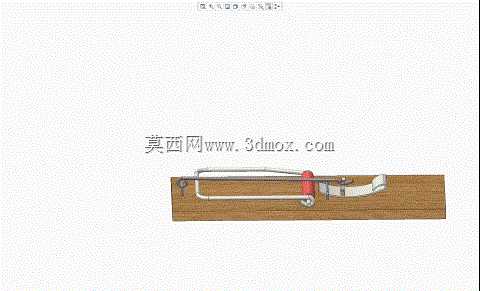

传统机械式捕鼠器结构三维设计

日常居家、仓储物流、食品加工车间、农牧养殖棚舍等场景中，鼠类活动不仅会啃噬线缆、包装材料、存储货品，造成物料损耗与设备短路隐患，还可能传播病原，机械式捕鼠装置因无需外接电源、无化学药剂残留、布设灵活的特点，一直是小范围物理防鼠的常用选型。这款捕鼠器的结构设计围绕触发灵敏度、击发可靠性、使用安全性三个核心维度展开，整体采用木质基座作为承载主体，基座选用平直的实木条加工，表面做打磨去毛刺处理，避免布设时划伤操作人员，基座的长度方向预留了触发组件、击发组件、诱饵固定位的安装孔位，孔位采用沉孔设计，固定用的金属销钉端部完全沉入沉孔内，不会突出基座底面，保证装置放置在平面上时的稳定性，不会出现晃动偏移的情况。击发组件采用高弹性弹簧钢丝弯折成型的击发架，钢丝直径经过反复校核，既保证击发瞬间的夹持力足够，不会出现鼠类挣脱的情况，又不会因为弹力过大导致布设时操作难度提升、误触发伤人；击发架的转动副采用金属销轴与基座铰接，铰接位置预留了合理的转动间隙，避免长期使用后锈蚀、积灰导致的卡滞问题，铰接处的销轴两端做压铆处理，防止使用过程中销轴脱出导致结构散架。触发机构采用杠杆式触发设计，核心的触发锁止件采用凸轮轮廓结构，与击发架的挂接位配合时，仅需要极小的触发力即可完成脱扣，保证鼠类触碰诱饵托时能够快速触发；触发连杆的长度经过多轮调试，既保证布设时挂接操作顺畅，不会出现挂接后自动脱扣的误触发问题，又能在触发时让击发架在弹簧力作用下瞬间完成复位击发，整个击发行程的耗时控制在毫秒级，避免鼠类在触发后逃脱。诱饵托设置在击发架的击发行程末端位置，采用弯折的金属片成型，表面预留了固定诱饵的卡槽，不需要额外的绑缚结构即可固定块状诱饵，诱饵托与触发连杆采用铰接连接，能够适配不同方向的触碰力，不管鼠类从哪个方向触碰诱饵，都能有效传递触发力到锁止结构。整个装置的外形尺寸控制在小型化区间，宽度不超过成年人手掌宽度，高度较低，可以直接布放在墙角、货架底部、设备间隙等鼠类常出没的狭窄空间，不需要额外的安装固定，直接放置在平整地面即可稳定工作；结构上没有尖锐的外露棱角，除了击发工作区域外，其余位置的金属件端部都做了圆弧弯折处理，布设时只要按照操作规范按住击发架尾部完成挂接，就不会出现夹手的问题。从结构设计的角度看，这款捕鼠器没有采用复杂的注塑件或者电子元件，所有金属零件都可以采用常规的冲压、弯折工艺加工，木质基座也可以采用常规的木材切割打磨工艺生产，整体加工成本低，装配流程简单，不需要复杂的工装夹具即可完成整机组装，适合批量生产；同时整个结构的耐用性较强，金属件做防锈处理后，可以在潮湿的仓储环境、半开放的养殖棚舍环境中长期使用，不会像塑料材质的捕鼠器一样出现低温脆裂、老化断裂的问题。在实际使用场景中，这类机械式捕鼠器不需要外接电源，也不需要定期更换电池，布设完成后可以长期值守，相比粘鼠板，它不会因为灰尘附着、潮湿导致粘性失效，相比电子捕鼠器，它没有布线的限制，也不会因为断电失效，在食品加工车间这类不能使用鼠药的场景中，这种物理捕鼠装置完全符合卫生管控要求，不会造成药剂污染。设计过程中对击发弹簧的弹力做了梯度匹配，针对不同场景的鼠类体型差异，可以通过更换不同线径的弹簧来调整击发力，不需要改动其余结构零件，具备较好的通用性；触发机构的锁止间隙也做了可调整设计，通过调整触发连杆的挂接深度，可以调整触发灵敏度，在鼠类活动频繁的区域可以调高灵敏度，在有宠物、孩童活动的区域可以适当调低灵敏度，减少误触发的概率。
