曲面切割成型流线型支撑构件

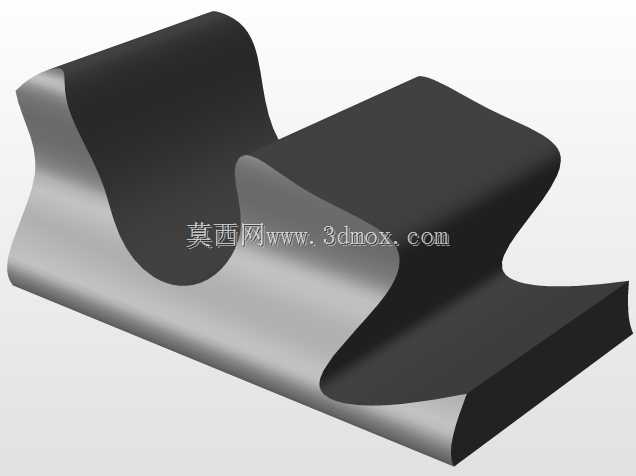

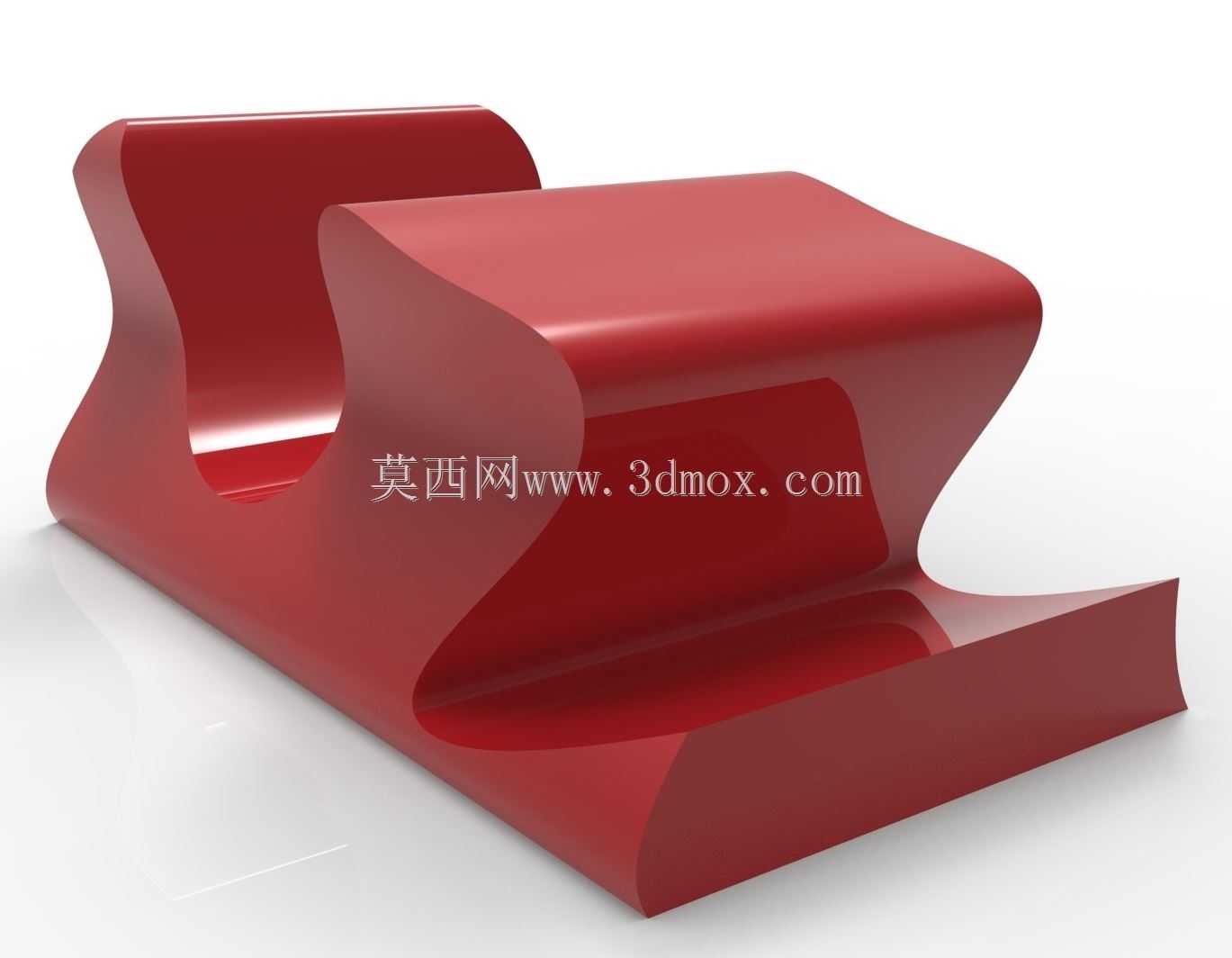

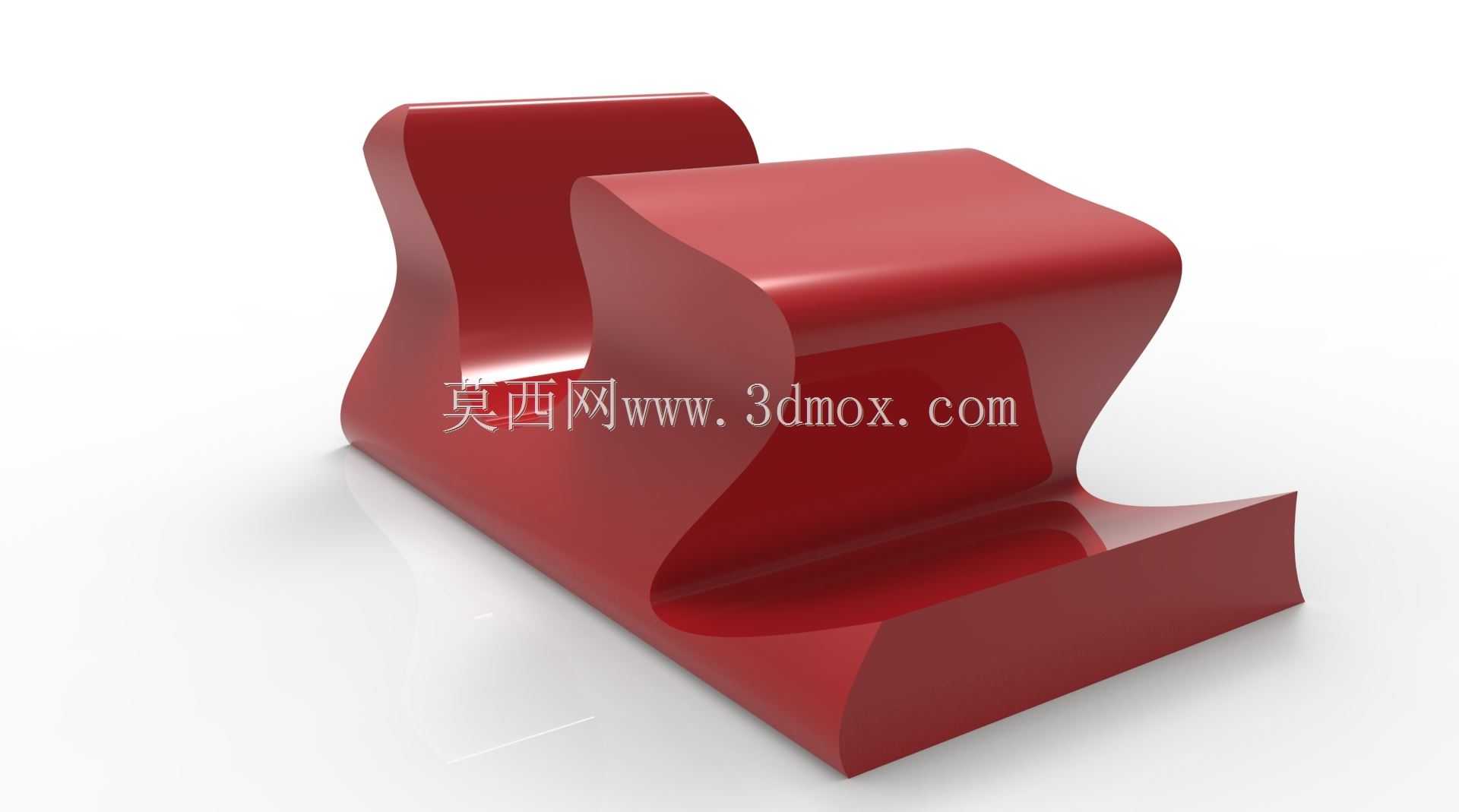

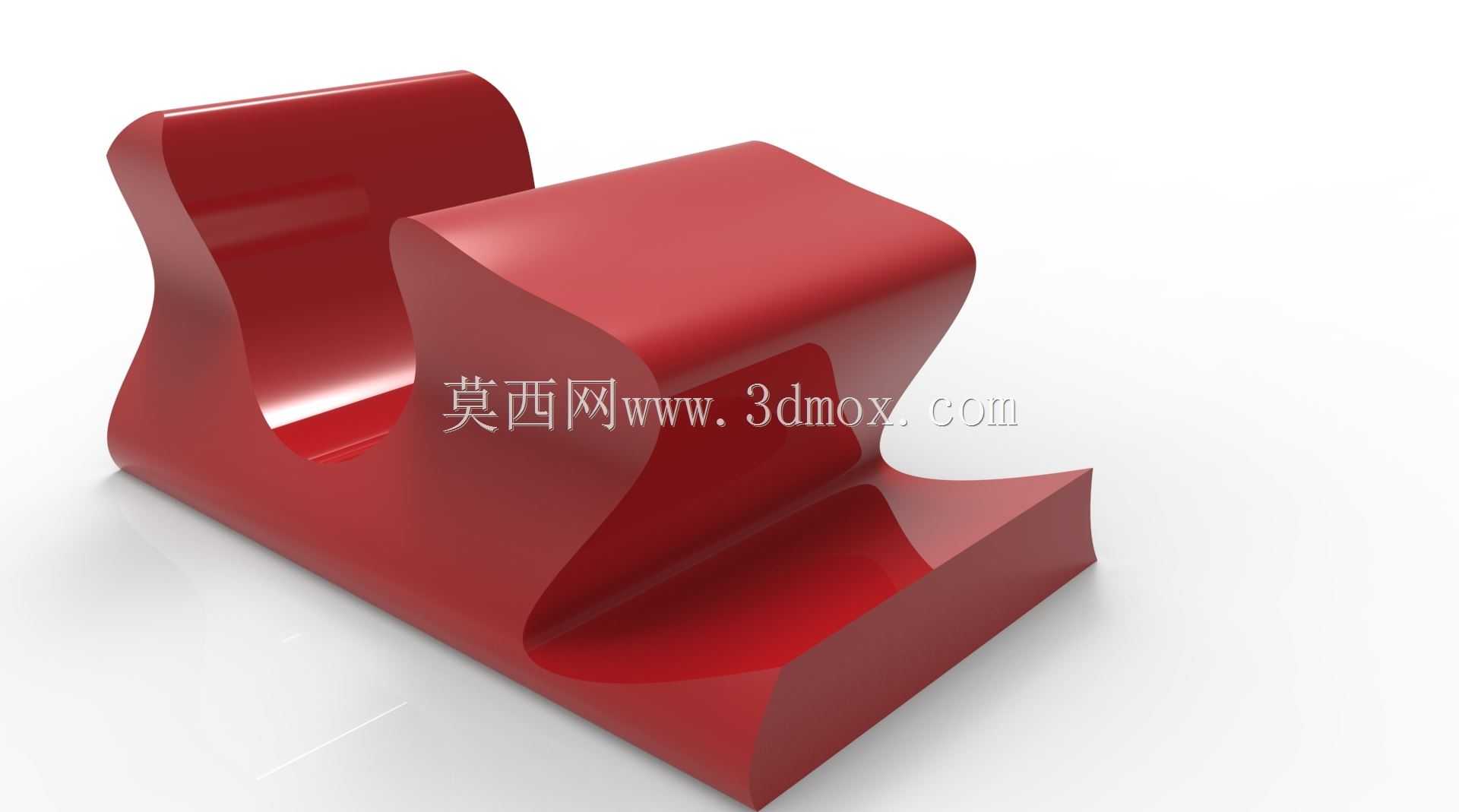

这类曲面切割成型的流线型支撑构件，常应用在轻工输送线的物料承托工位、小型设备的机身支撑脚、文创展示装置的结构支撑部位，在实际产线布局中，这类构件不需要额外加装装饰外罩，自身曲面结构就能避免棱角磕碰带来的安全隐患，同时流畅的曲面不会积留生产过程中散落的粉尘、碎屑，日常清洁维护的工作量远低于常规直角焊接的支撑件。从功能特性来看，该构件采用连续变曲率的曲面过渡设计，没有传统拼接支撑的焊缝应力集中点，在承受垂直方向静载荷时，曲面结构能将受力均匀分散到整个构件的实体部分，不会出现直角连接处应力过载开裂的问题；同时曲面的导向性结构，能在物料沿支撑面滑移时减少卡顿，比如在小型工件的滑移输送工位，这类曲面支撑能让工件依靠自重沿曲面顺滑滑落，不需要额外加装导向挡条。设计这类构件时，首先要确定安装边界的约束条件：底部安装面需要预留足够的平面接触区域，和设备机架的安装横梁完全贴合，避免安装后出现翘曲晃动；上部承托面的弧度要匹配被支撑物件的底部轮廓，保证接触面积不低于承托面总面积的百分之七十，防止局部压强过大导致被支撑件变形。曲面切割的建模逻辑上，先绘制两个平行的基准面作为上下安装面的定位基准，在两个基准面上分别绘制不同曲率的轮廓线，通过曲面放样生成主体曲面后，再用等距曲面生成实体壁厚，最后对所有曲面交接的位置做圆角过渡，避免出现锐边。需要注意的是，曲面切割过程中要保证各个截面的曲率连续，不能出现曲率突变的折面，否则不仅会影响外观质感，还会在受力时在折面位置产生应力集中，降低构件的整体承重能力。外形尺寸方面，这类构件的高度通常根据配套设备的安装高度确定，底部安装面的宽度要比上部承托面宽出百分之十五左右，保证放置时的稳定性，构件的壁厚根据承重需求选择，常规轻载工况下壁厚不小于五毫米，重载工况下可以适当增加壁厚，同时在曲面内部添加加强筋结构，不过加强筋也要做曲面过渡处理，和外部曲面的曲率保持一致，避免破坏整体的流线型外观。在实际安装时，底部安装面可以预留沉头孔，使用内六角螺栓和机架连接，沉头孔的位置要避开曲面的曲率变化区域，保证螺栓安装后头部完全沉入构件内部，不会突出表面影响物料滑移或者人员通行。和传统的方管焊接支撑相比，这类一体曲面切割成型的构件不需要后续的打磨、喷漆处理，加工完成后表面就能达到均匀的质感，同时没有焊接变形的问题，安装时不需要额外校正平面度，能大幅缩短设备的装配周期。在一些对外观有要求的商用设备、展示装置上，这类曲面支撑还能直接作为外观件使用，不需要额外加装装饰外壳，能减少设备的整体零件数量，降低后续的维护成本。建模过程中做曲面切割操作时，要注意切割工具面和主体曲面的交接位置保持G2连续，切割后生成的边缘要做等半径圆角处理，圆角半径不小于壁厚的二分之一，避免边缘位置出现应力集中。另外，这类构件如果采用塑料注塑加工，曲面的拔模角度要控制在一度以上，保证脱模时不会刮伤表面；如果采用金属板材冲压成型，要提前计算曲面的展开尺寸，避免冲压后出现材料拉伸变薄过量的问题，保证各个位置的壁厚均匀一致。
