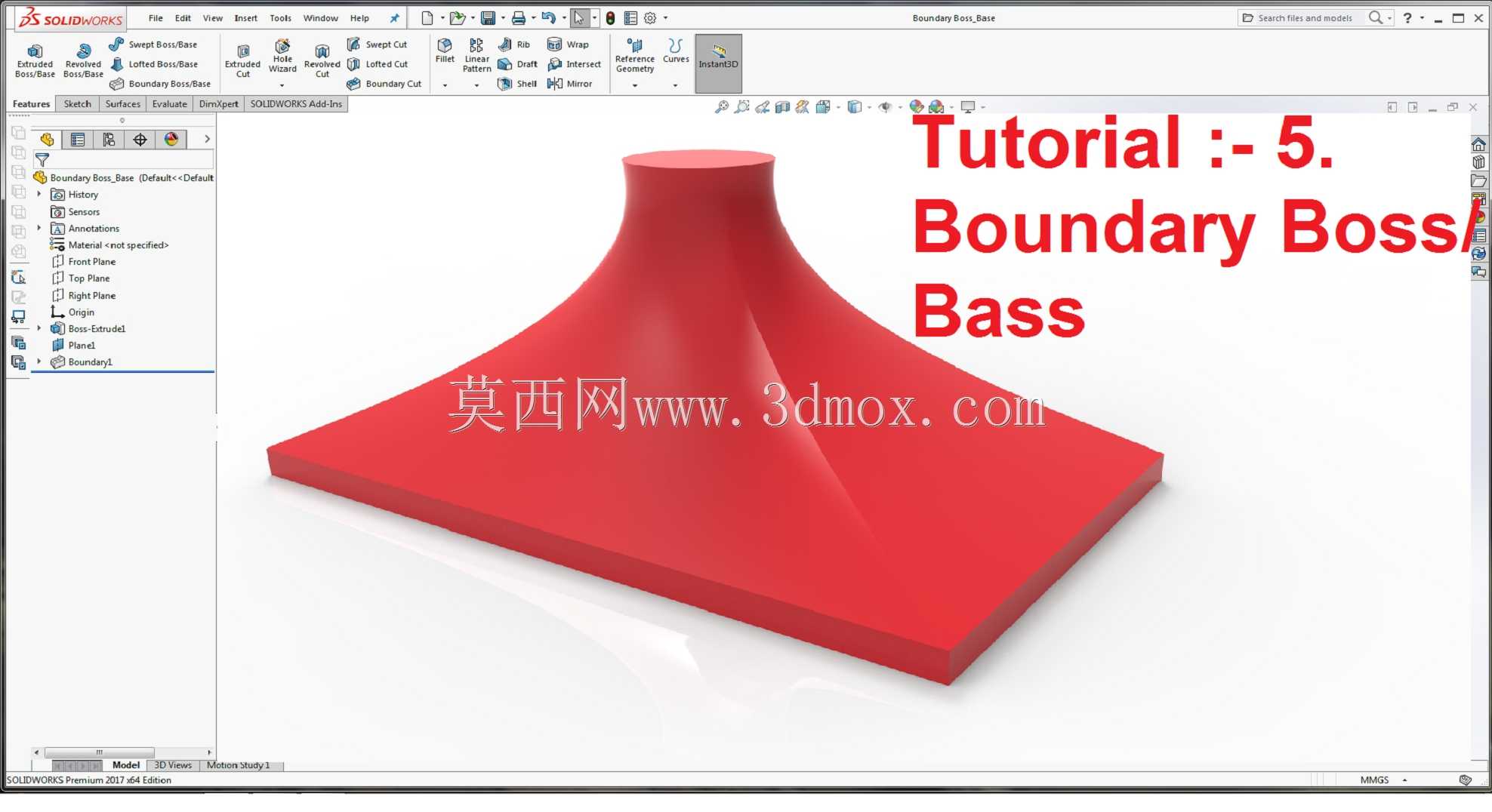

Solidworks边界凸台基础过渡连接结构建模练习

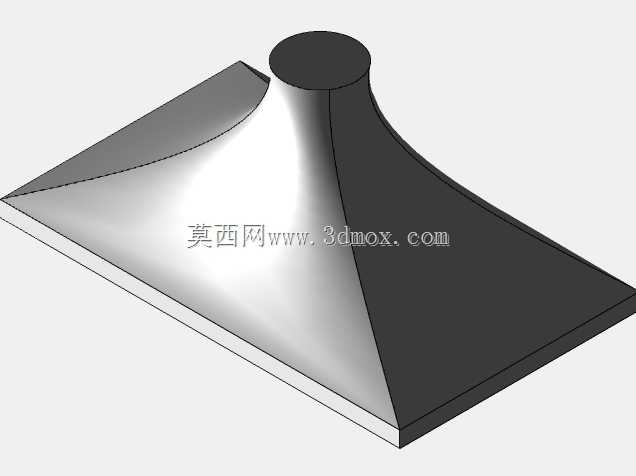

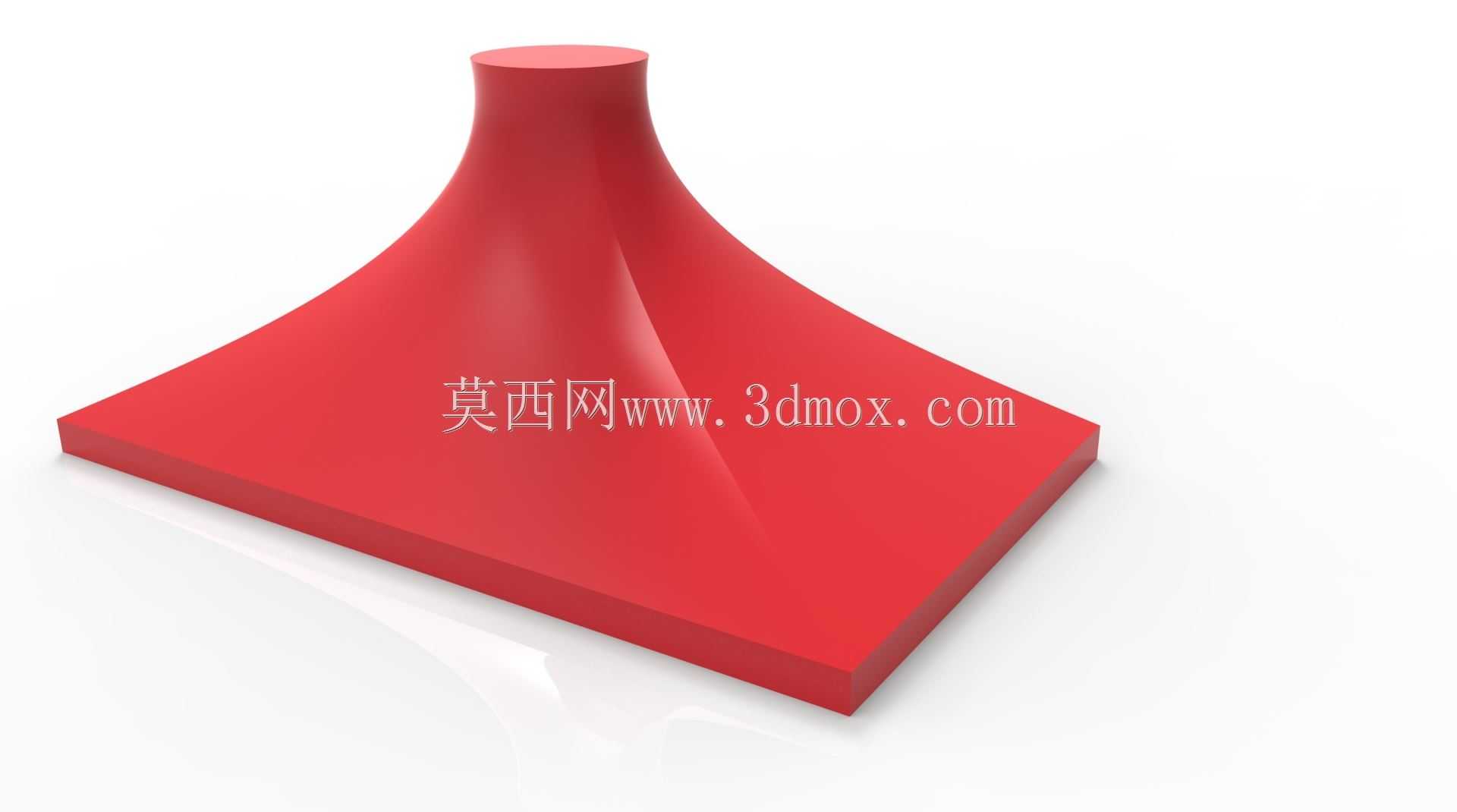

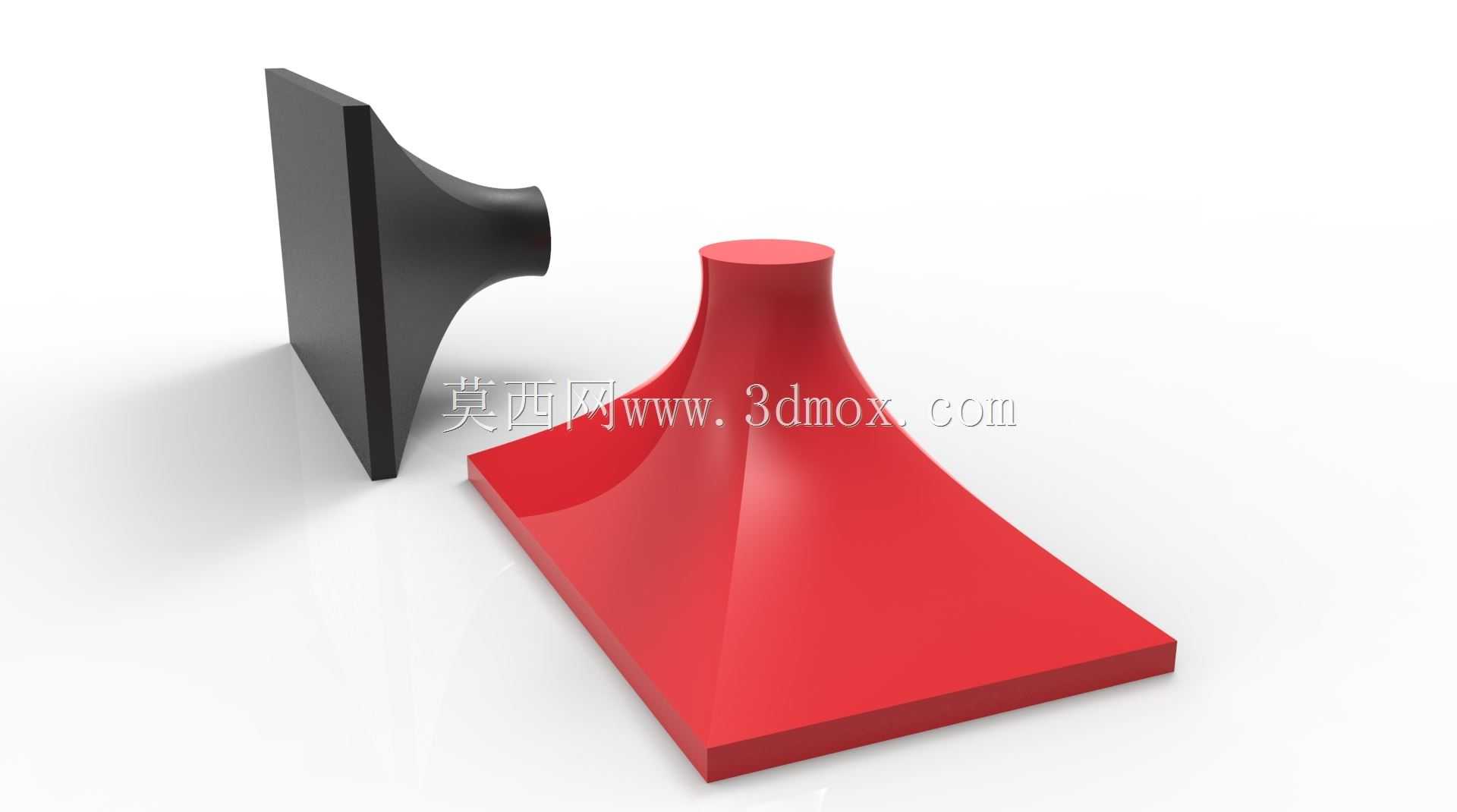

本次建模练习的核心结构为方形底座与顶部圆柱的平滑过渡连接体，这类结构在工业现场的应用场景十分广泛，常见于料仓出料口转接段、通风管道变径接头、设备支撑脚过渡段、注塑机浇口套连接段等位置，主要作用是实现不同截面形状部件之间的顺滑衔接，避免截面突变带来的应力集中、流体阻力陡增、物料卡滞等实际工程问题。在结构设计思路上，该练习重点训练边界凸台特征的使用逻辑，区别于常规拉伸、旋转特征的规则截面成型逻辑，边界凸台可通过两个及以上不同方向的轮廓线，配合引导线控制曲面的过渡趋势，实现多截面之间的连续曲率过渡。建模过程中首先确定底部方形安装面的边界尺寸，方形底座的四个边作为安装定位基准，需要预留足够的平面区域用于螺栓连接或者焊接固定，实际应用中方形底座的平面度公差需要控制在合理范围，避免安装后出现结构翘曲，影响上部圆柱段的同轴度。顶部圆柱段通常用于对接圆形管件、轴类零件或者圆形法兰，圆柱的外径尺寸需要与对接部件的内径或者配合尺寸匹配，圆柱段保留一定的直段长度，用于保证配合的接触长度，避免配合过短导致连接刚性不足。在过渡曲面的构建上，需要控制四个方向的曲面收敛趋势，避免出现曲面褶皱、曲率突变的问题，实际工程中这类变径过渡结构如果曲面曲率不连续，在承受交变载荷时很容易在曲率突变位置产生疲劳裂纹，用于流体输送场景时还会产生局部涡流，增加输送阻力甚至造成物料堆积。建模时需要先绘制底部方形草图和顶部圆形草图，两个草图分别位于平行的两个基准面上，草图之间的高度差根据实际安装空间确定，若空间受限可适当缩短过渡段长度，但过短的过渡段会导致曲面曲率变化过快，成型难度提升同时结构受力性能下降；若空间充足可适当拉长过渡段，让曲面过渡更平缓，降低应力集中系数。方形底座的边角处理需要结合实际使用场景调整，如果是用于物料输送的料斗结构，边角可做适当圆角处理，避免物料在边角位置残留；如果是用于承重的支撑结构，边角可保留直角，提升与安装面的接触面积，增强连接稳定性。顶部圆柱与过渡段的衔接位置需要保证相切连续，避免出现接痕，若后续需要进行机加工，该衔接位置需要预留加工余量，避免铸造或者3D打印后出现缺料问题。从安装边界来看，方形底座的安装孔位通常布置在方形的四个角位置，孔位距离边缘的距离需要满足螺栓安装的扳手空间要求，不能距离边缘过近导致安装时螺栓无法拧紧，也不能距离中心过近导致与上部过渡结构产生干涉。顶部圆柱段如果是用于管道连接，需要在圆柱端面预留密封槽的位置，或者根据对接标准加工对应的法兰结构；如果是用于轴类支撑，需要保证圆柱内孔或者外圆的同轴度公差，避免轴安装后出现偏载。这类过渡结构在建模时还要考虑后续的工艺可行性，若采用钣金工艺制作，需要计算曲面的展开尺寸，判断是否能够通过折弯、压型实现；若采用铸造工艺，需要考虑拔模斜度，避免脱模时出现卡模；若采用3D打印制作，需要考虑支撑的添加位置，避免悬空位置打印失败。边界凸台特征的使用过程中，需要注意轮廓的对应点选择，若方形轮廓和圆形轮廓的对应点选择不当，会导致过渡曲面出现扭曲，建模时可通过添加分割线将圆形轮廓分割为四段，分别对应方形的四个边，保证每个边对应的曲面段过渡均匀，不会出现局部曲面过陡或者过平的问题。在实际设备中，这类方转圆过渡结构虽然单个零件的体积不大，但往往是整个管路或者支撑系统中的关键连接部件，一旦结构设计不合理，很容易出现漏料、漏风、支撑断裂等问题，因此在建模阶段就需要充分考虑实际使用场景的载荷、介质、安装空间等约束条件，不能只追求外观的顺滑而忽略工程实际需求。练习过程中可尝试调整不同的轮廓位置、引导线曲率，观察过渡曲面的变化规律，掌握边界凸台特征的控制方法，为后续复杂曲面零件的建模打下基础，比如异形料斗、汽车进气道、风机蜗壳等复杂曲面结构，本质上都是多截面边界过渡的延伸应用，掌握基础的方转圆过渡建模逻辑后，可逐步拓展到更复杂的多截面、多方向轮廓的曲面构建中。
