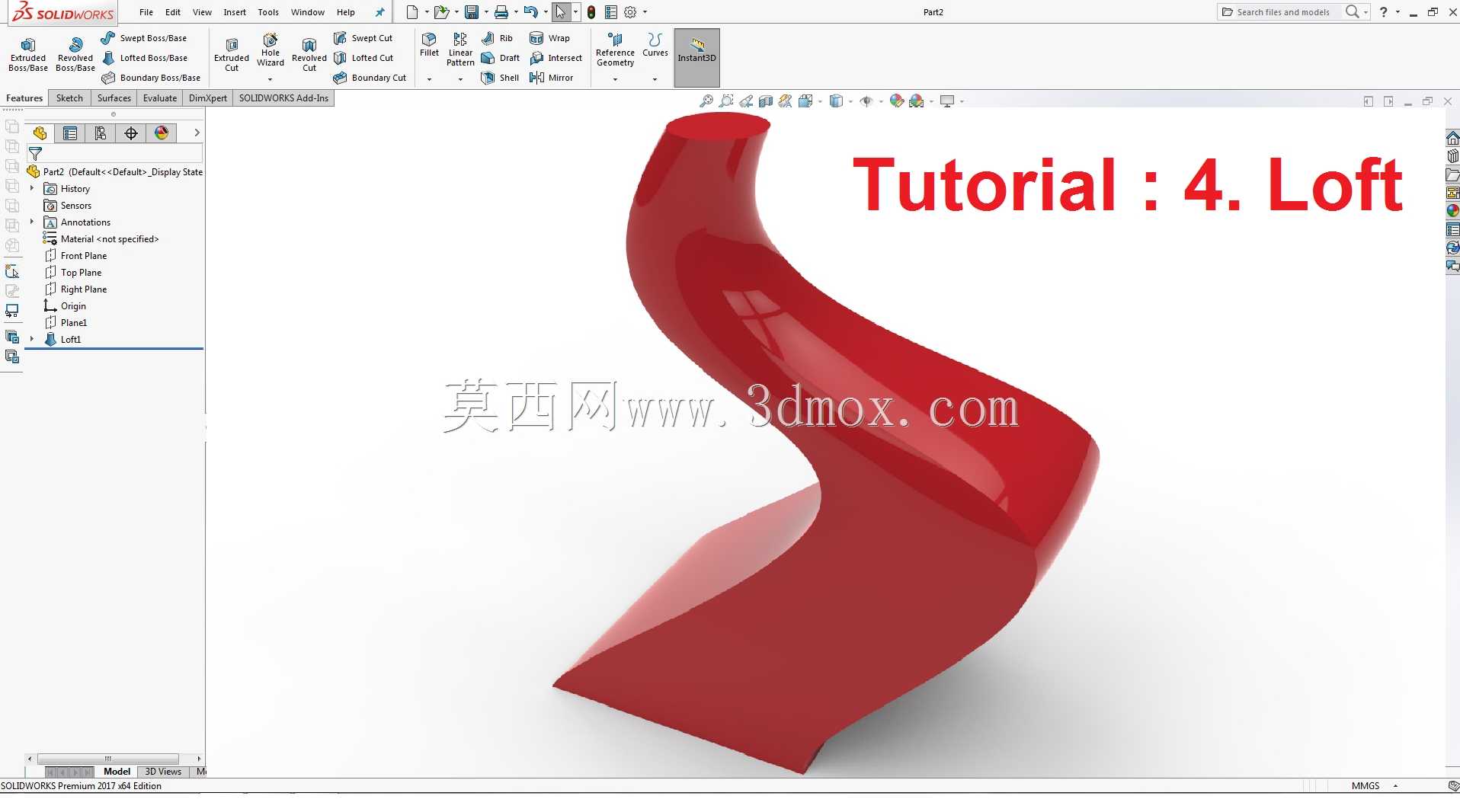

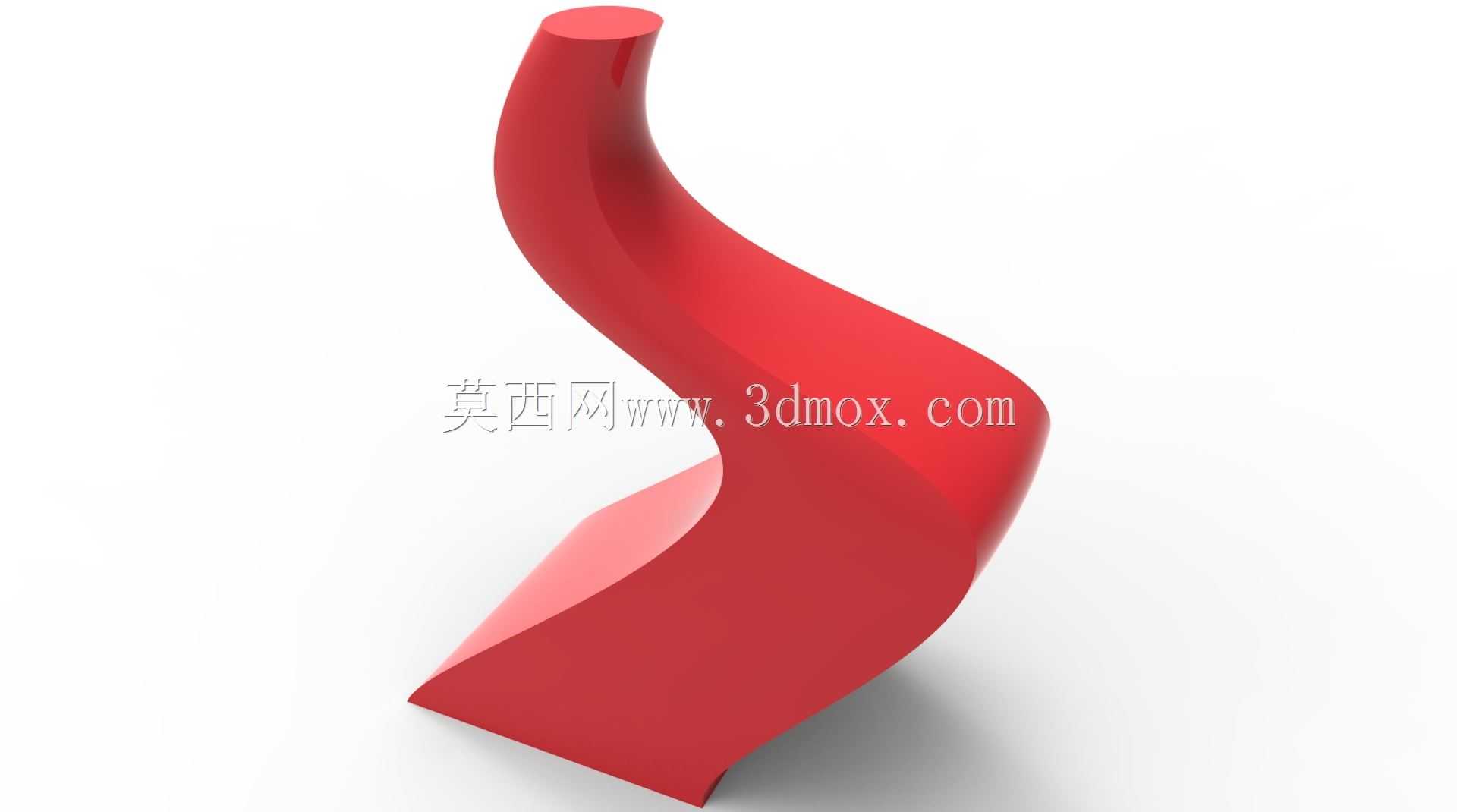

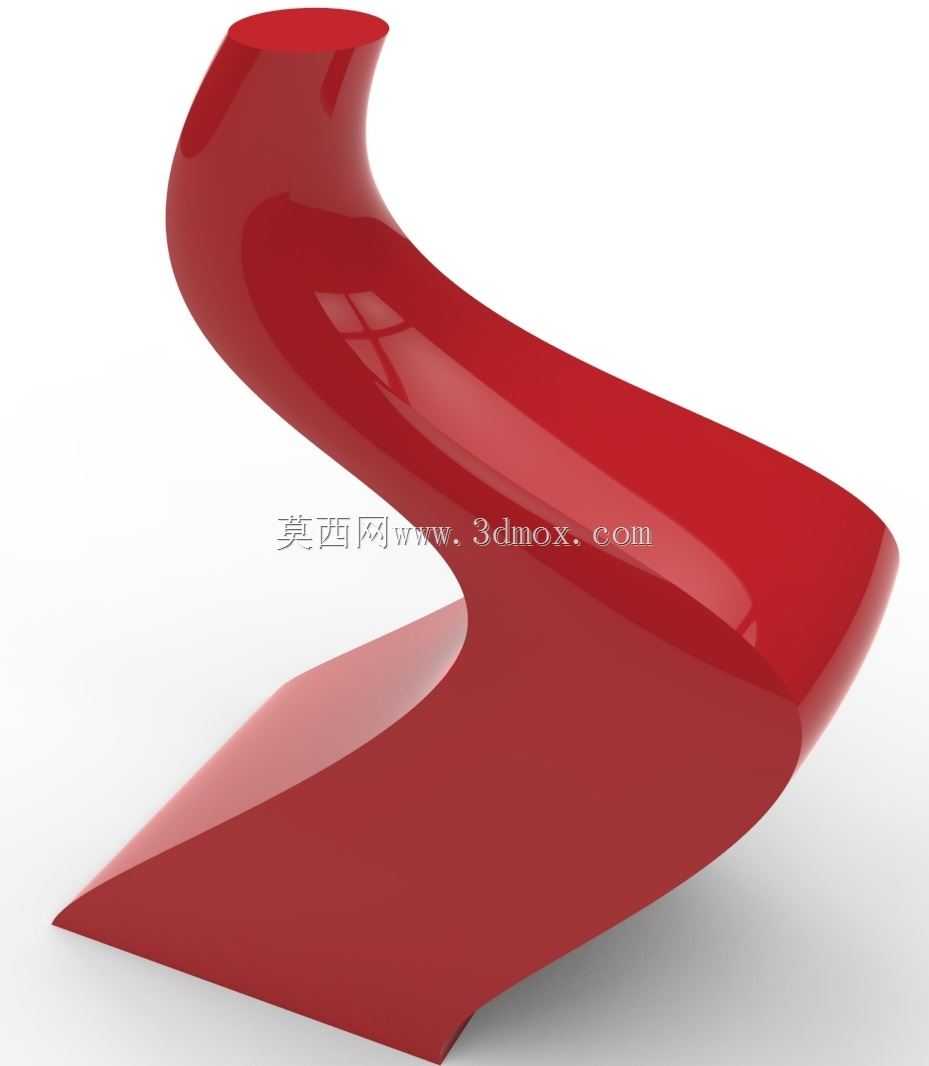

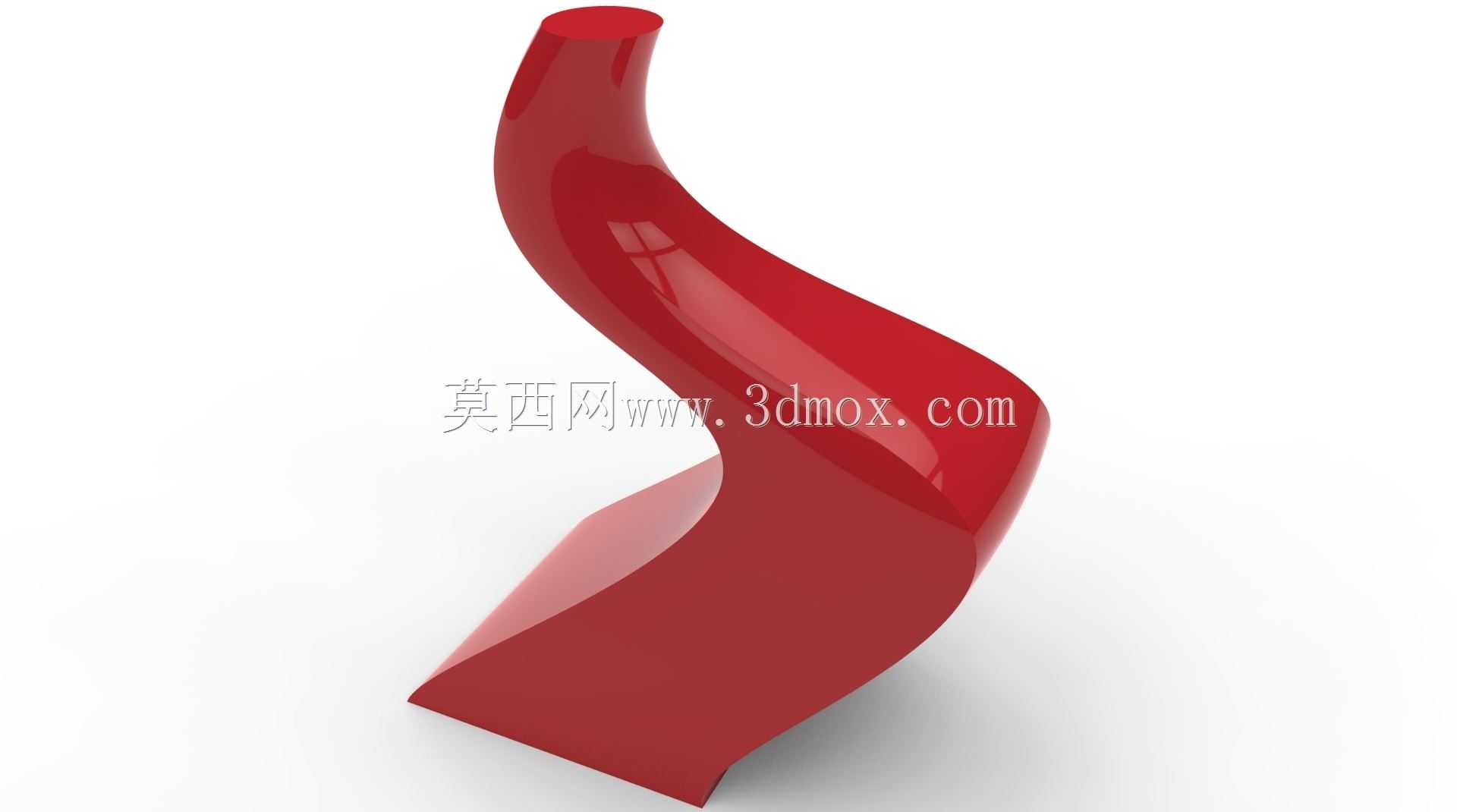

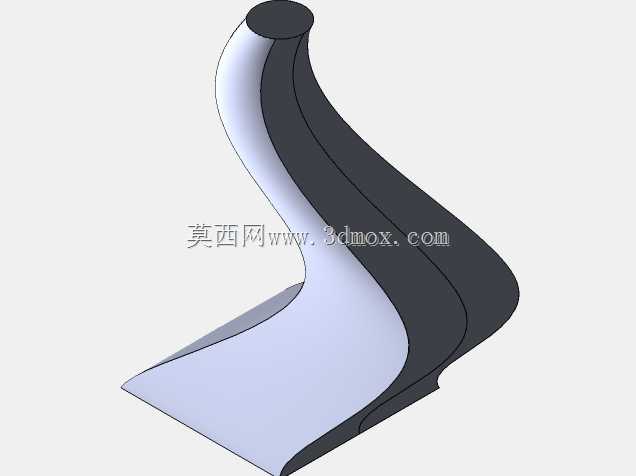

Solidworks放样曲面异形流线造型结构

本次呈现的放样成型异形流线结构，在曲面类零部件的设计练习与实际工业场景适配中具备典型参考价值，这类曲面构件常应用在流体导流、设备外观覆盖、工艺装饰结构等场景中，比如风道内的导流叶片、小型设备的流线型外罩、展示类工艺构件的主体结构都能见到这类放样成型结构的身影。从实际用途来看，这类通过多截面放样生成的连续曲面结构，核心作用是实现平滑的曲面过渡，减少流体经过时的紊流产生，或是满足外观设计上的流畅视觉需求，部分同类型结构也会作为工业设计中的概念验证原型，用来校验曲面连续度、壁厚均匀性以及后续加工的可行性。

从设计思路层面拆解，这类放样结构的建模逻辑完全围绕截面轮廓与引导线的匹配展开，建模初期需要先确定各个放样截面的位置与轮廓形状，不同位置的截面轮廓需要根据整体流线走向调整曲率，相邻截面之间的轮廓偏差不能出现突变，否则放样后会出现曲面褶皱、曲率不连续的问题。引导线的绘制是整个建模过程的核心，引导线需要贯穿所有放样截面的对应控制点，保证曲面沿着预设的流线方向延伸，过程中需要不断调整引导线的曲率控制点，避免出现局部曲率半径过小的区域，否则后续做抽壳或者加厚操作时会出现几何错误，无法生成实体结构。

从功能特性来看，这类连续曲面结构具备非常好的流线型特性，当作为导流构件使用时，气流或者液流沿着曲面流动时的阻力会远小于折角结构，能够有效降低能耗、减少流道内的噪音产生；如果作为外观覆盖件使用，平滑无折棱的曲面能够提升设备的整体质感，同时也不容易积灰，日常清洁维护的难度更低。结构本身的力学性能也有明显特点，连续的曲面结构相比拼接的平板结构具备更好的结构刚性，相同壁厚条件下，曲面结构的抗变形能力更强，不需要额外添加过多的加强筋就能满足常规的使用强度要求。

关于外形尺寸与安装边界的考量，这类放样结构在设计初期就需要确定整体的包络尺寸，也就是结构在三个坐标轴方向上的最大占用空间，避免后续装配时和周边其他零部件出现干涉。如果是作为设备内部的导流构件，安装边界需要匹配风道或者流道的内壁尺寸，结构两端的连接端面需要设计成和安装位置匹配的平面或者配合曲面，预留好对应的安装孔位或者连接卡扣的位置，安装孔位的定位需要和整体结构的基准面对齐，保证安装后曲面的走向和流体流向完全一致，避免因为安装偏差导致导流效果下降。如果是作为外观装饰件，外表面的曲面需要和周边的外罩构件保持曲率连续，拼接缝隙控制在均匀的范围内，避免出现明显的台阶差影响外观效果。

在实际建模过程中，完成基础放样之后还需要做多项校验，首先是曲面的曲率检查，通过曲率分析工具查看整个曲面的曲率变化是否均匀，有没有出现局部曲率反转的区域，这类区域在后续注塑或者钣金加工时会出现成型困难的问题；其次是壁厚检查，如果是需要做实体加厚的结构，要保证加厚之后各个位置的壁厚偏差在允许范围内，避免出现局部过厚导致的注塑缩痕，或是局部过薄导致的结构强度不足；最后是拔模角度检查，如果结构需要通过模具成型，要保证曲面各个位置的拔模角度满足脱模要求，避免出现倒扣结构导致无法正常脱模。这类放样结构的设计练习，能够帮助建模人员熟练掌握多截面曲面的控制逻辑，理解引导线对曲面成型的影响，对于后续处理复杂的工业曲面设计任务有非常强的实操参考意义，很多复杂的工业产品曲面，本质上都是在基础放样逻辑的基础上，增加更多的控制截面与约束条件来实现的。
