多规格彩色杠铃片旋转成型结构设计

这套多规格配重杠铃片的结构设计，核心围绕商用健身场景的实际使用需求展开，在做旋转特征建模前，首先要明确不同重量规格对应的尺寸边界——从最小规格的2.5kg片到最大规格的25kg片，外径从120mm逐级递增到450mm，中心安装孔统一采用50mm标准孔径，适配市面上绝大多数奥林匹克杠铃杆的安装公差，孔位周边做了3mm的倒角过渡，避免拆装时刮擦杠铃杆的镀铬层，也能减少片体与杆身的硬接触磨损。

设计过程中没有采用统一厚度缩放的偷懒思路，而是结合实际配重的密度参数，调整每一个规格片体的径向厚度与轮缘凸起高度，保证不同重量的片体叠放时，接触面完全贴合，不会出现局部悬空导致的训练时晃动异响。片体的外缘做了8mm宽的平面滚花区域，这个细节是参考了商用健身房的实际使用反馈：训练者调整配重时单手抓握片体，滚花面能提供足够的摩擦力，哪怕手心有汗也不会打滑脱手，同时滚花区域不会突出片体主平面，叠放时不会因为纹路产生间隙。

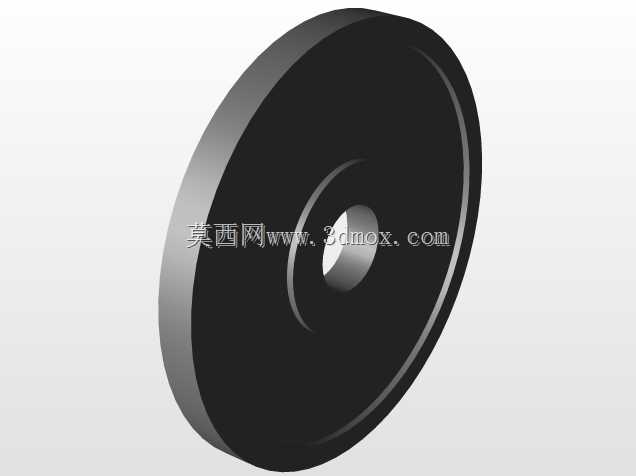

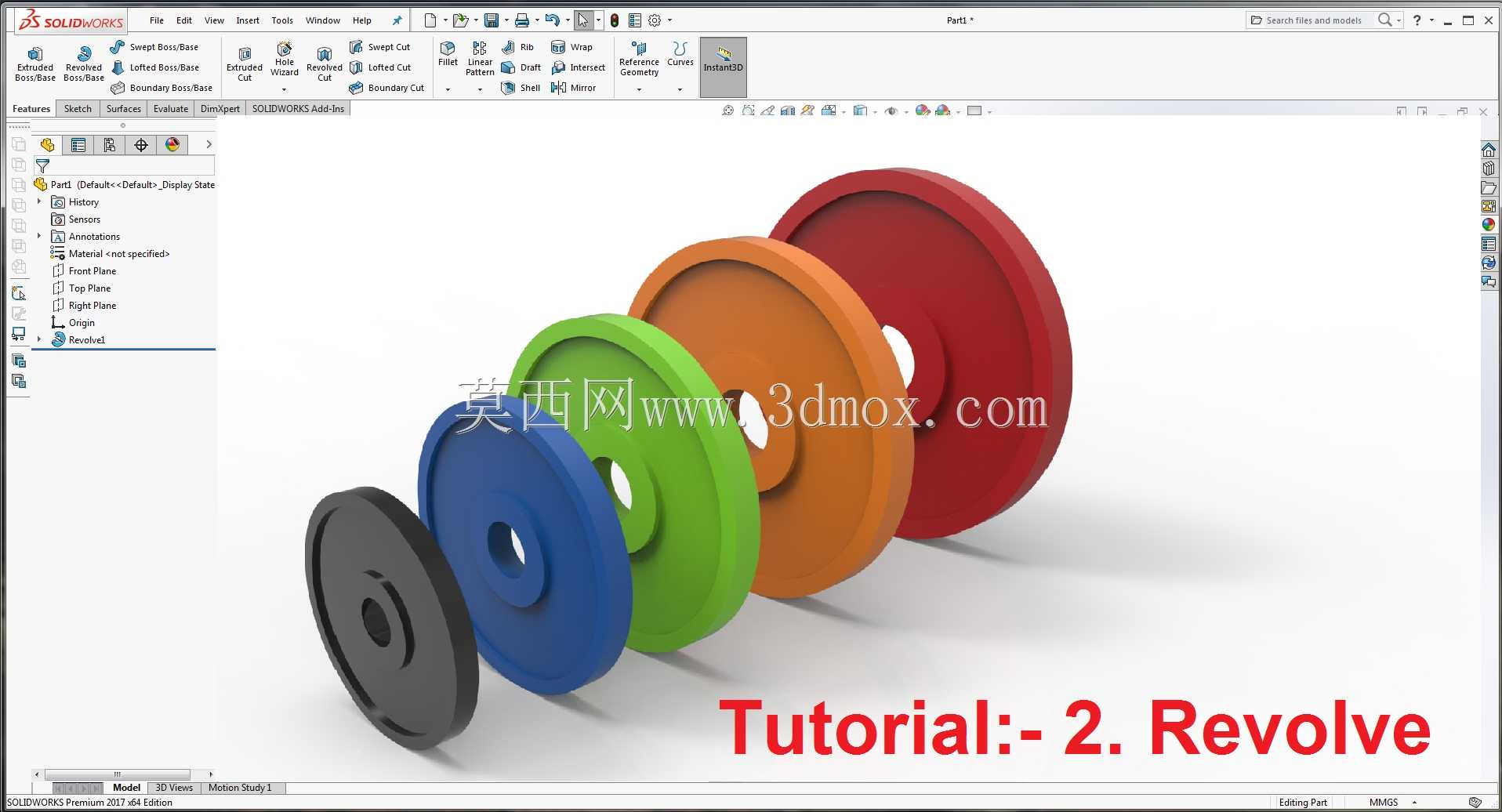

从结构成型逻辑来看，这类盘类配重件最适合用旋转凸台特征一次成型，建模时先绘制过中心轴线的半剖面轮廓，将中心安装孔、轮缘凸起、内侧减重凹槽的轮廓一次性绘制完成，绕中心轴旋转360度即可得到基础实体，不需要额外做过多的切除特征，既保证了模型的参数化可调整性，也对应了实际铸造加工的工艺逻辑——这类铸铁杠铃片多采用砂型铸造，旋转对称的结构能保证浇铸时铁水流动均匀，冷却后内部应力分布对称，不会出现局部缩孔导致的重量偏差。

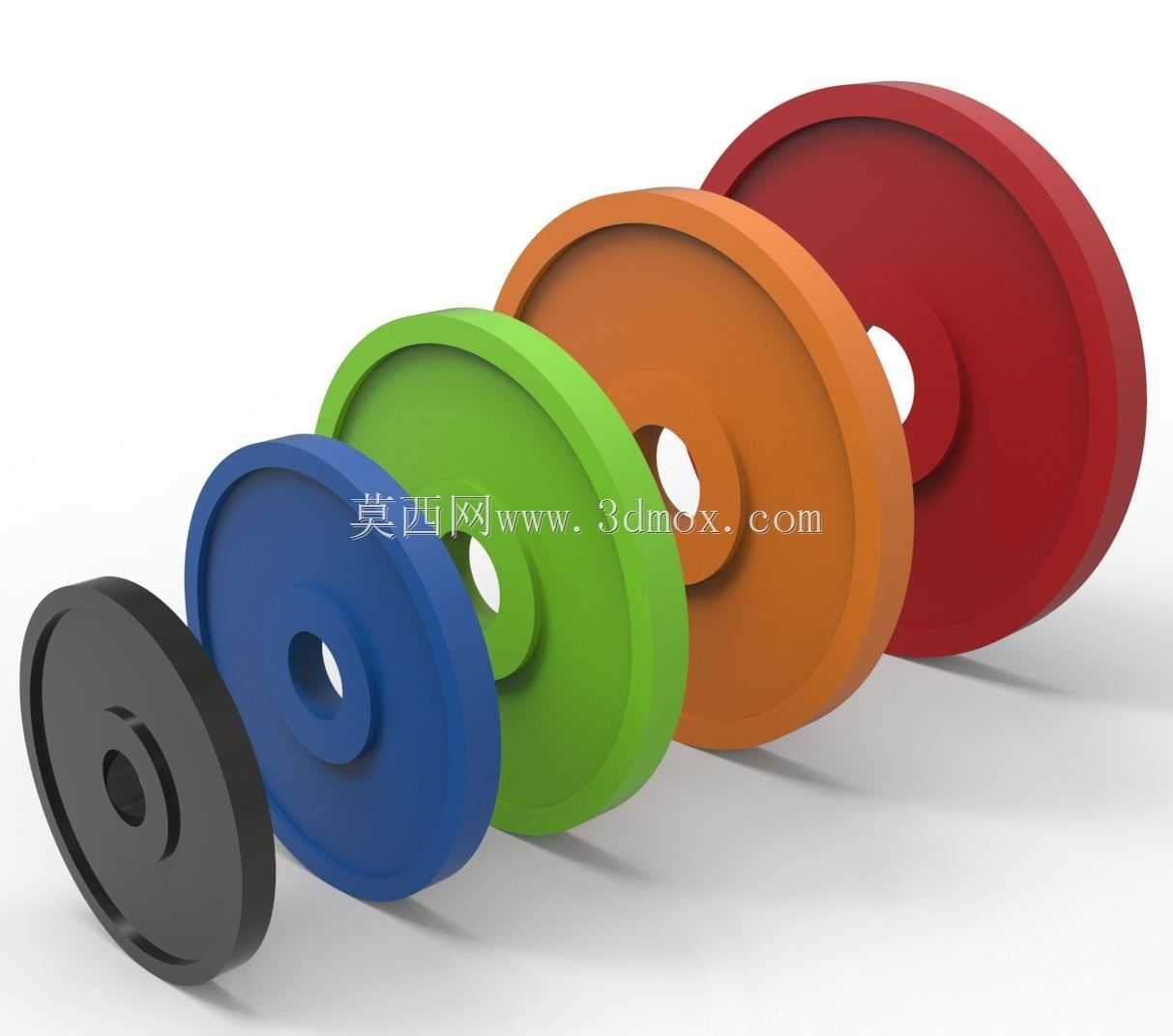

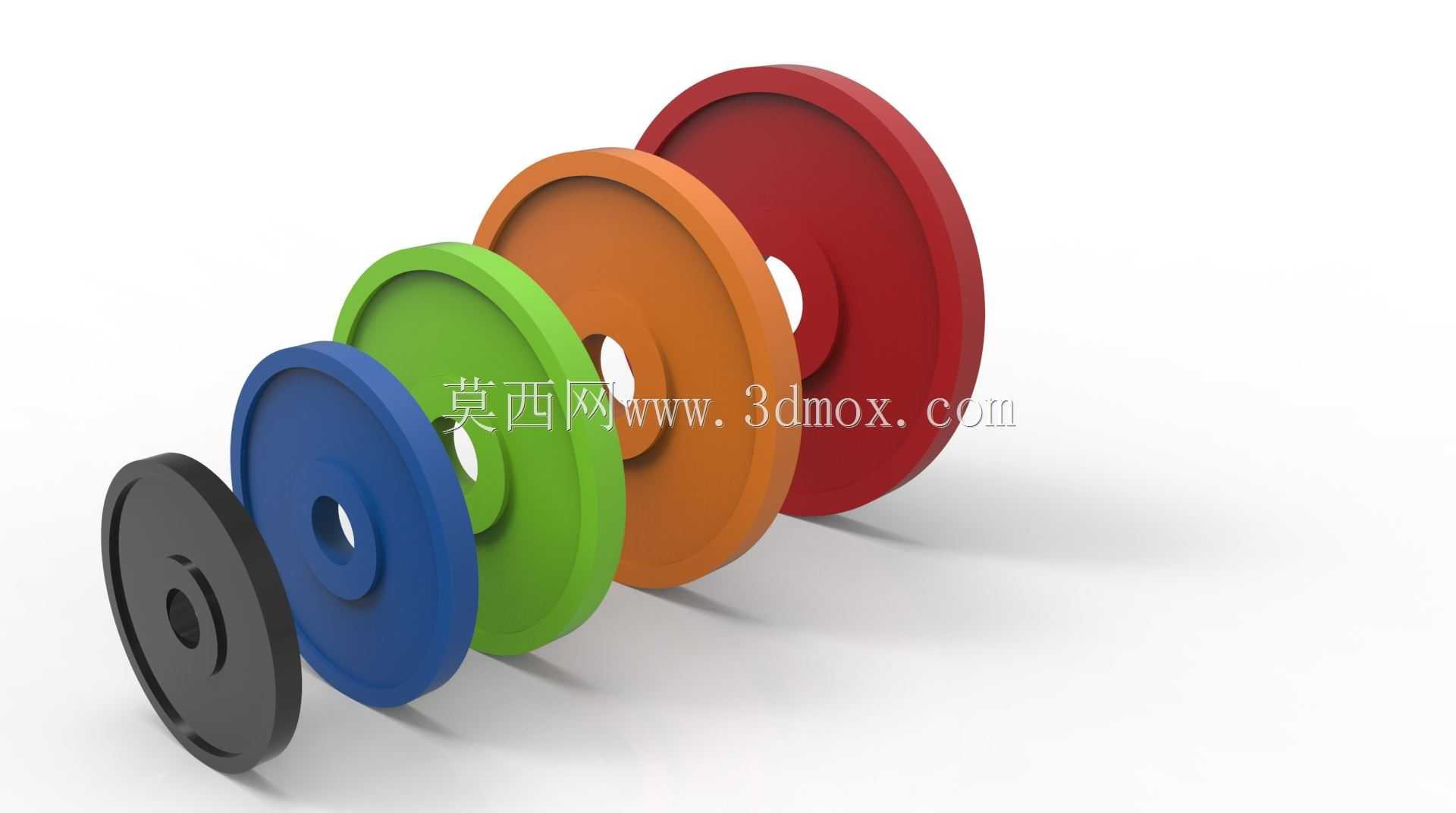

不同颜色的片体对应不同的重量等级，这个设计不是单纯的外观美化，而是健身房场景下的快速识别需求：训练者组间休息调整配重时，不需要低头查看片体上的重量钢印，通过颜色就能快速识别对应重量，红色对应25kg、橙色对应20kg、绿色对应15kg、蓝色对应10kg、黑色对应2.5kg，这个配色是行业通用的标准配色，建模时给不同规格的片体赋予对应颜色的外观属性，能直接用于产品宣传渲染，不需要后期再做配色调整。

安装边界方面，每片片体的内侧都做了深度2mm的环形凹槽，叠放时相邻片体的凸起轮缘刚好嵌入凹槽内，哪怕杠铃杆倾斜一定角度，片体也不会侧向滑落，这个结构同时能减少片体之间的接触面积，降低拆装时的摩擦噪音。片体的非接触面做了轻微的拔模斜度，对应铸造后的脱模需求，拔模角度控制在1.5度，既不会影响片体的整体尺寸精度，也能降低铸造后的打磨工作量。

在做结构校验时，重点考虑了片体的抗冲击性能——日常使用中杠铃片经常会被临时放置在地面，或者在硬拉训练时随杠铃杆小幅下落，因此片体的外缘厚度比内侧盘面厚4mm，保证磕碰时不会出现崩边，同时旋转建模时特意将外缘的圆角半径设置为5mm，避免尖锐边角磕碰地面或者划伤训练者。中心孔的位置做了加厚的凸台结构，凸台厚度比盘面厚3mm，这个位置是片体与杠铃杆的主要接触受力点，加厚处理能避免长期使用后孔位被磨大，导致片体在杆上晃动。

整套模型的参数是完全关联的，调整剖面轮廓的外径尺寸、厚度参数就能快速生成不同重量规格的片体，不需要重新绘制基础特征，对应实际生产中开模时的系列化需求，只需要调整模具的型腔尺寸就能生产全系列规格的产品，大幅减少设计端的重复工作量。片体表面的重量标识位置预留了0.5mm深的凹刻区域，后续可以通过移印或者钢印打上重量数值，凹刻区域的位置选在片体外侧的平面区域，不会被叠放的其他片体遮挡，训练者站在杠铃侧面就能清晰看到重量标识。
