这类框式多辊轴结构在轻工物料输送、小型工件规整导向的生产场景中十分常见,多布置在生产线的进料过渡段、工件姿态整理工位,用来承接从上一工位流转来的条状、杆状或者小型盒装工件,通过平行排布的辊轴降低工件移动时的摩擦阻力,同时依靠两侧的框式立板约束工件的横向偏移范围,避免工件在输送过程中出现偏斜、卡滞的问题。从实际使用的工况来看,这类结构不需要额外配置动力源,多数情况下依靠工件自身重力或者前后工位的推送力完成物料滑移,部分对输送节拍有要求的场景也会在辊轴端部加装同步带轮,通过小型减速电机驱动辊轴同向转动,实现工件的匀速输送。
设计这类结构的时候,首先要明确适配的工件最大外形尺寸,框体的内部净宽需要比工件的最大宽度预留3-5mm的间隙,间隙过大会导致工件在输送过程中出现横向窜动,间隙过小则容易出现工件卡涩,尤其是针对长度较长的杆状工件,还要校核框体的直线度公差,避免两端开口的同轴度偏差过大,导致长杆工件穿过时出现别卡的问题。辊轴的排布间距需要根据工件的最小支撑长度确定,要保证工件在整个输送行程内始终有至少两根辊轴提供支撑,防止工件因为支撑点不足出现倾斜、掉落的情况,辊轴的直径选择要结合工件的单重计算,单根辊轴的承载能力需要覆盖工件重量的1.5倍以上,避免长期受载出现辊轴弯曲变形,影响输送顺畅度。

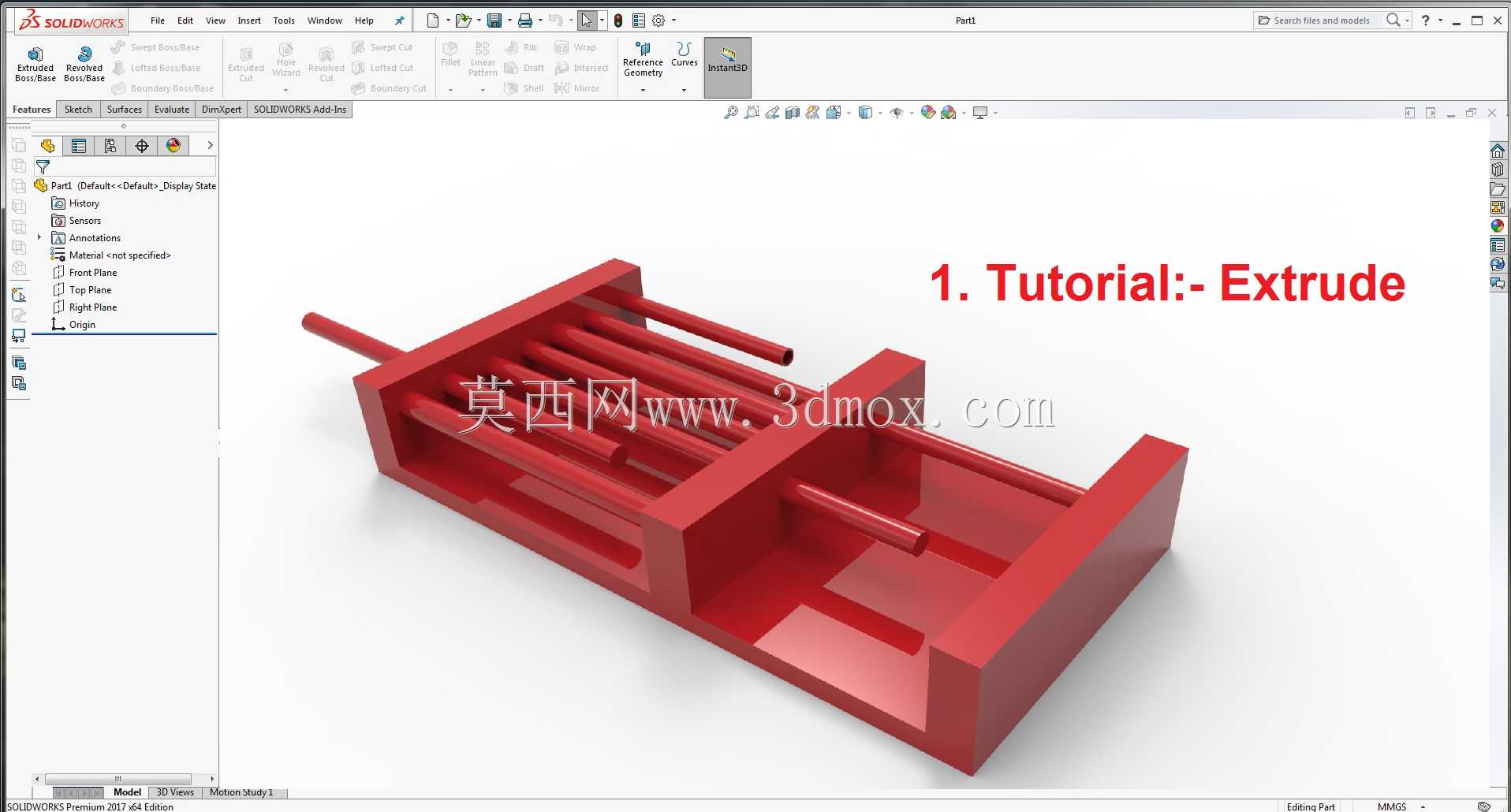

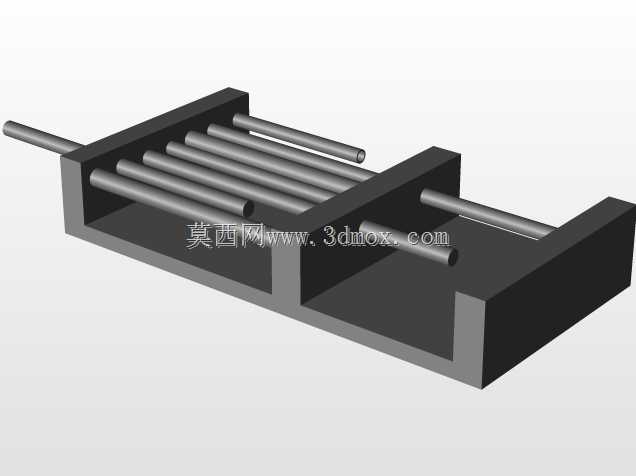

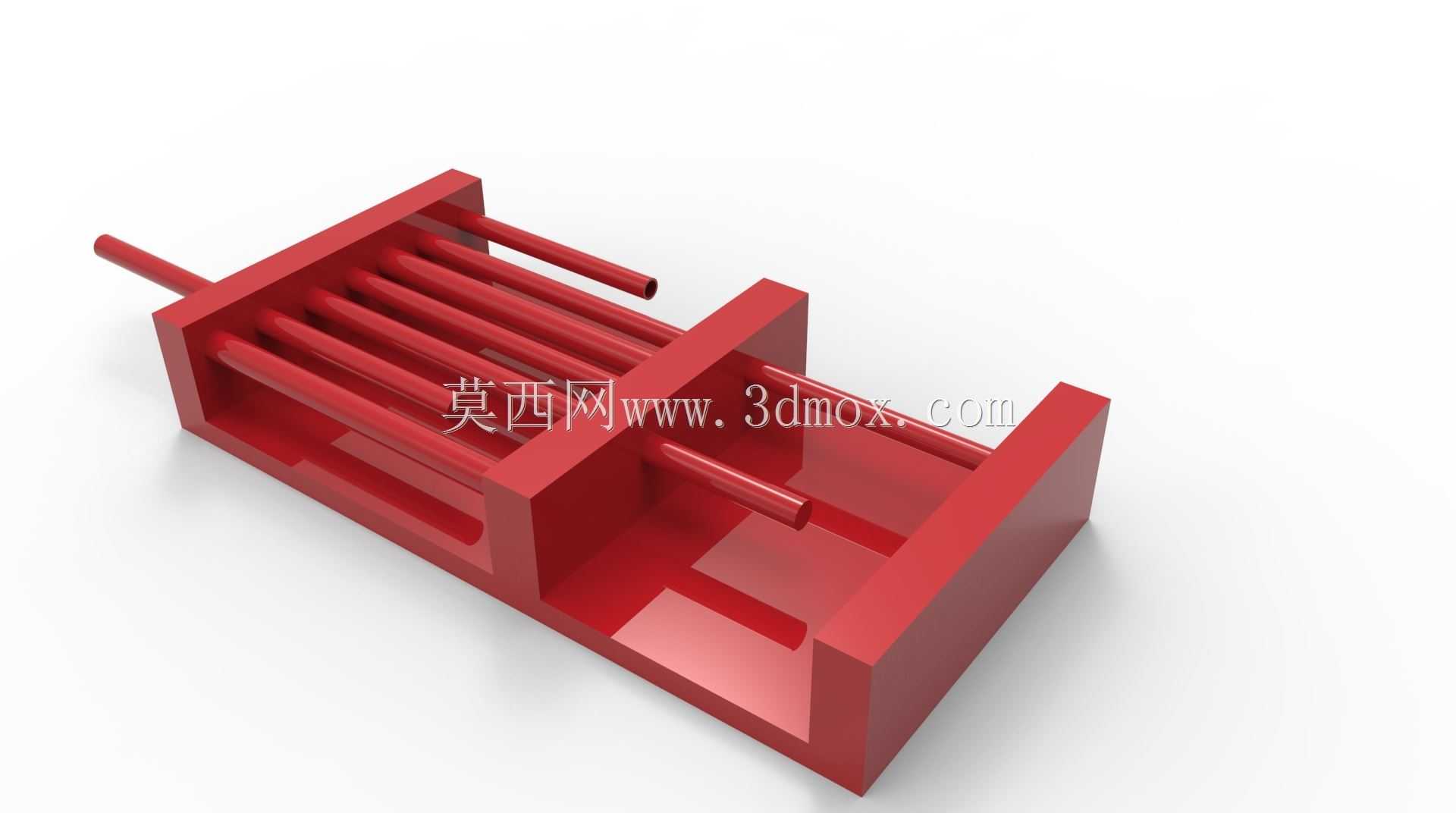

从结构细节来看,两侧的框式立板采用一体化的槽型设计,既可以作为辊轴的安装基座,也能同时起到侧向导栏的作用,不需要额外加装导向挡板,减少了零件数量和装配工作量。辊轴的两端采用间隙配合的方式嵌入立板的安装孔内,装配时可以在孔内添加少量润滑脂,降低辊轴转动时的摩擦阻力,也能减少长期使用后的磨损量。伸出框体外侧的轴段,一方面可以作为手动调整工件位置的操作端,在出现小范围卡料时,操作人员可以直接转动外伸轴段带动辊轴转动,疏通卡滞的工件;另一方面如果后续需要加装动力驱动,外伸轴段可以直接安装传动轮,不需要对原有结构进行大规模改动,具备较好的改造扩展性。
安装边界方面,这类结构的底部为平整的安装基面,可以通过螺栓直接固定在生产线的型材机架上,安装时需要保证整个结构的纵向水平度偏差不超过0.2mm/100mm,避免因为倾斜导致工件在无动力状态下出现自行滑移或者停滞的问题。结构的进出料端需要和前后工位的输送面保持齐平,高度差控制在1mm以内,防止工件经过衔接位置时出现磕碰。针对有耐腐蚀要求的使用场景,可以对整体结构做喷塑或者镀锌处理,辊轴采用不锈钢材质加工,适应潮湿或者有轻微腐蚀的生产环境;针对常规的干燥工况,采用普通碳钢焊接后喷涂防锈漆即可满足使用要求,加工成本更低。
在建模过程中,需要重点关注辊轴安装孔的位置度公差,所有安装孔的中心连线需要保持在同一水平面上,孔的同轴度偏差控制在0.1mm以内,避免装配后辊轴出现卡滞、转动不灵活的问题。框体的焊接加工需要做去应力处理,防止焊接变形导致立板出现翘曲,影响后续的装配精度。辊轴的外圆需要做精车处理,表面粗糙度达到Ra1.6以下,减少工件输送过程中的表面划伤,也能降低摩擦阻力。这类结构的整体刚性较好,维护成本低,只需要定期对辊轴的转动位置添加润滑油,检查是否有辊轴弯曲或者磨损过度的情况,更换损坏的辊轴即可长期稳定运行,在小型工件加工、包装、检测的生产线中有着很高的应用普及率。
