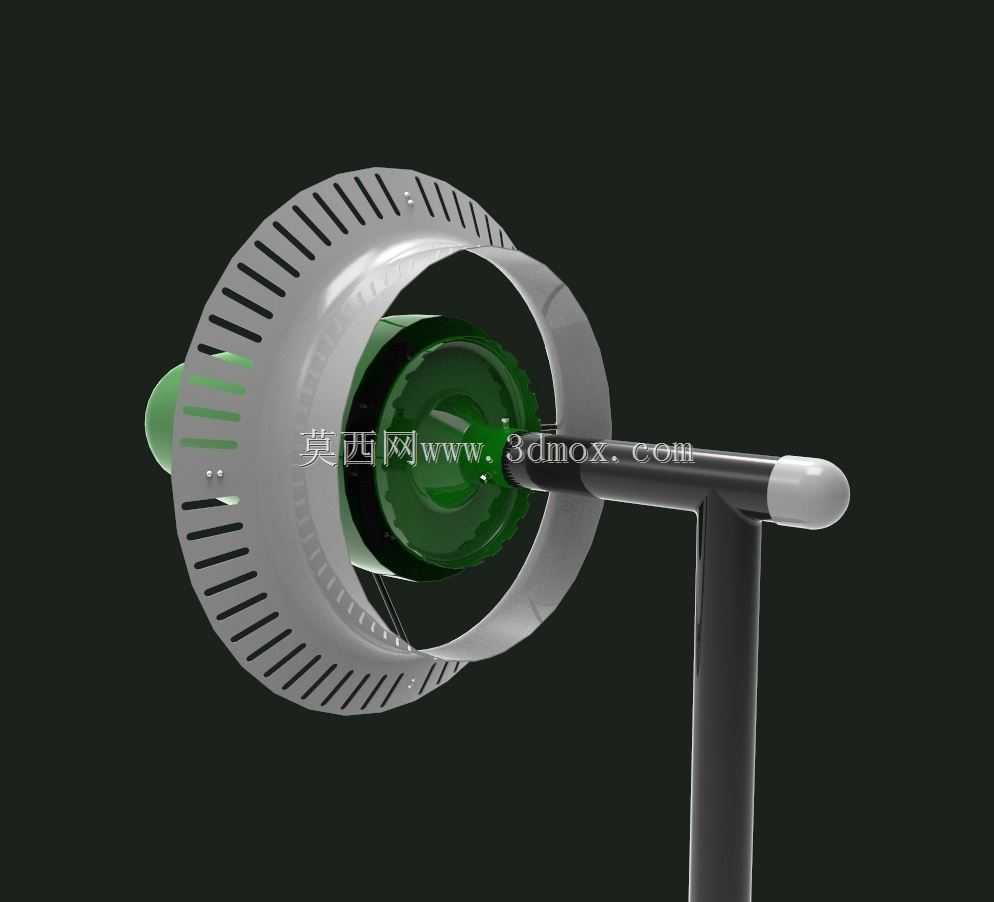

两级收敛环涡喷射器结构设计方案

在小型风能利用、流体喷射实验以及低能耗流体输送场景中，这类带两级收敛环结构的涡喷射装置，往往能在不额外增加动力输入的前提下，通过流道结构优化实现流体流速的提升与流场的规整，不少DIY风能项目、小型流体实验台架都会用到类似结构来完成低风速下的能量捕获。从实际使用场景来看，这类装置既可以作为小型风能采集系统的前端导流增速部件，搭配微型发电模块完成离网小功率供电，也可以作为流体实验中的涡流发生部件，用于研究环形收敛流道下的涡旋生成与能量传递规律，部分低压流体输送场景中，也能通过该结构的引射作用实现无动力流体增压输送。

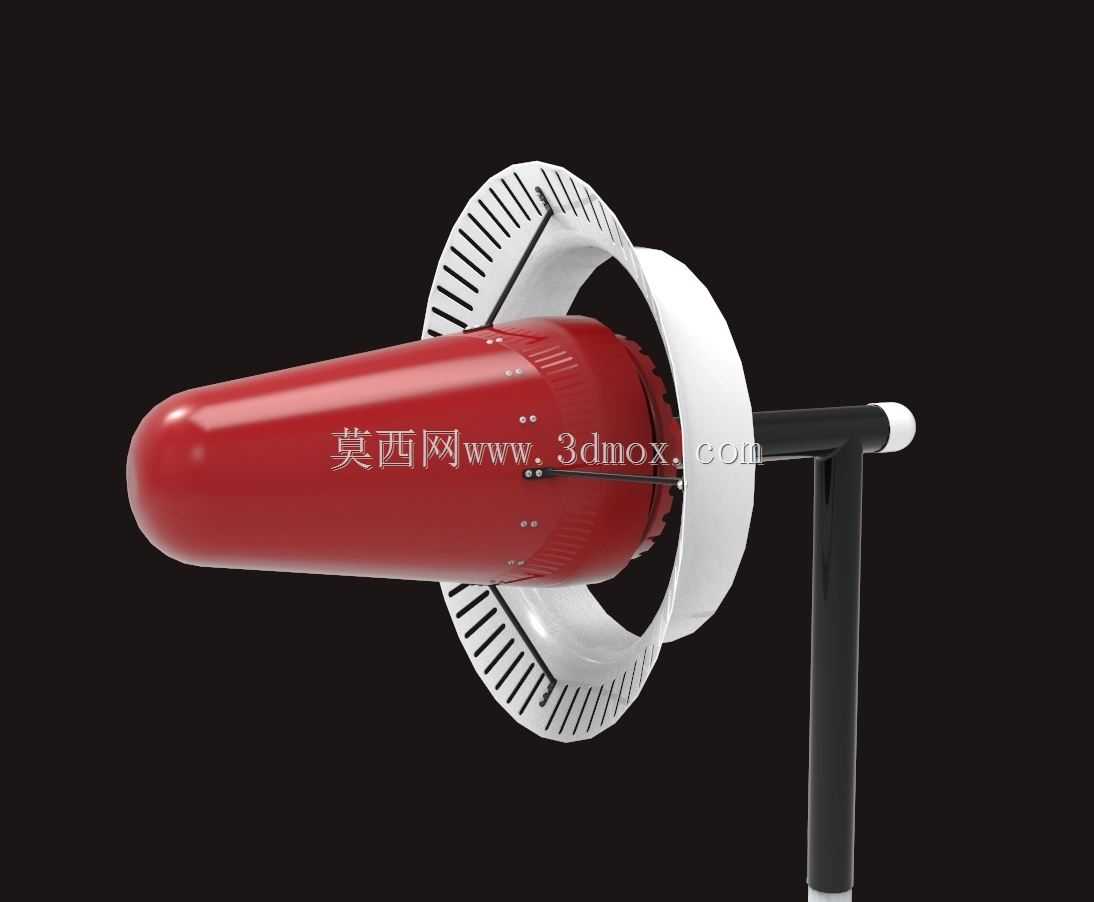

从功能特性上看，两级收敛环的设计并非简单的双层环形结构叠加，第一级收敛环主要承担来流的初步收拢作用，将大范围内的散乱来流引导至环形流道区域，通过环壁的导流作用削减来流的径向紊动分量，让流体沿环向形成初步的规整流动；第二级收敛环的通流截面进一步收窄，配合中心的钝头导流体，让经过第一级整理的流体在两级环之间的腔室内形成稳定的环形涡旋，利用涡旋的卷吸作用进一步提升中心区域的流体流速，最终从环体与中心导流体之间的缝隙喷出时，能获得比来流更高的轴向流速，同时流场的均匀度也比单级收敛结构更好，不会出现单级结构常见的局部流速突变、流场紊乱的问题。中心的钝头导流体采用流线型回转体设计，头部做了大圆弧过渡，避免来流正面冲击形成过大的驻点阻力，尾部的锥度经过匹配调整，让喷出的流体可以沿锥面顺畅扩散，不会在尾部形成大范围的低压回流区，减少能量损耗。

设计过程中，首先需要匹配两级收敛环的通流比，第一级环的入口通流面积与出口通流面积比值控制在1.4-1.6区间，第二级环的通流比控制在1.2-1.3区间，避免通流比过大导致流道内流速提升过快产生附面层分离，也防止通流比过小导致增速效果不足。两级环之间的轴向间距需要与环的径向宽度匹配，通常间距设置为径向宽度的0.8-1倍，保证第一级环出口的流体可以顺畅进入第二级流道，不会在两级环之间形成滞留涡区消耗能量。环壁上的开槽结构并非装饰作用，这些沿环向均匀分布的窄槽可以将环外侧的少量高压流体引入环内侧的流道，为附面层补充能量，延缓高流速下附面层分离的出现，提升装置在高来流速度下的工作稳定性，开槽的宽度、数量以及倾斜角度都需要根据设计流速匹配，槽体沿流动方向向后倾斜15度左右，能让引入的流体方向与主流方向保持一致，避免对主流造成干扰。

从安装边界来看，整个装置的主体为回转对称结构，中心导流体通过三根沿周向120度均匀分布的细支杆与第二级收敛环的内壁连接，支杆采用流线型截面，减少支杆本身对流场的干扰；第二级收敛环通过下方的立式支架完成固定，支架的安装法兰设置在底部，安装时需要保证整个装置的轴线与来流方向的同轴度偏差不超过2度，否则会导致环形流道内的流场不对称，一侧流速过高另一侧出现回流，大幅降低工作效率。装置的整体径向尺寸不超过中心导流体最大直径的2.2倍，轴向长度不超过中心导流体长度的1.3倍，在小型实验台架或者DIY风能项目中安装时，不需要预留过大的安装空间，支架的高度可以根据实际安装场景调整，保证装置的进流区域前方10倍直径范围内没有遮挡物，避免来流被提前扰动影响工作效果。

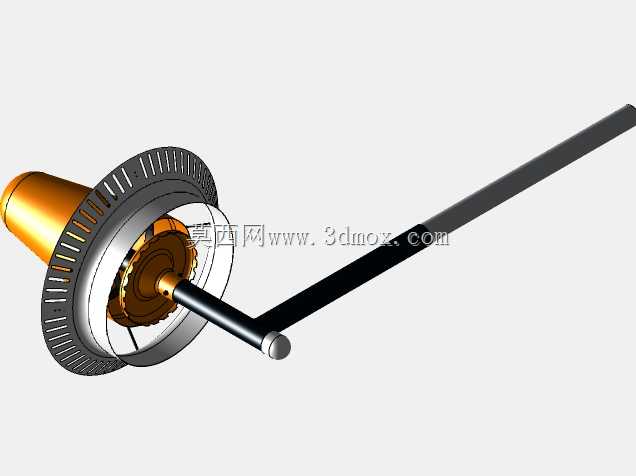

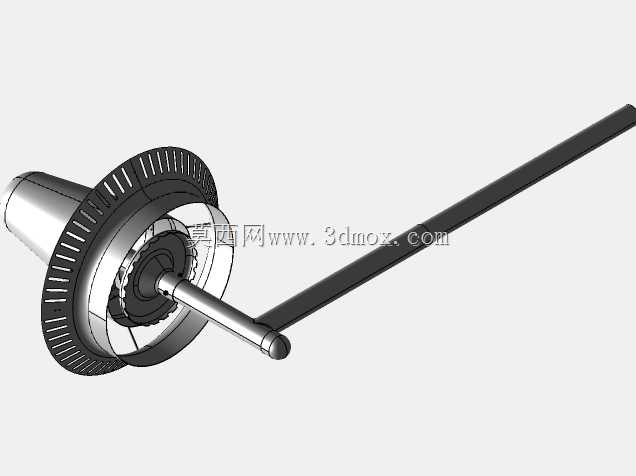

实际建模过程中，所有回转面都需要保证曲面的连续性，收敛环的内壁面采用G2连续的曲面过渡，避免出现折线或者曲率突变的位置，防止流道内出现局部低压区引发不必要的涡旋损耗；环壁上的开槽采用阵列特征完成，保证所有槽体的尺寸、角度一致性，阵列时需要注意槽体与环壁的相交位置做倒角处理，避免尖锐边角处出现应力集中，同时也能减少流体经过边角时的局部阻力。支架与第二级收敛环的连接位置做了局部加厚处理，保证连接强度，同时加厚区域做了流线型包覆，减少支架连接位置对流场的干扰。
