旋转磁热转换供水加热装置结构

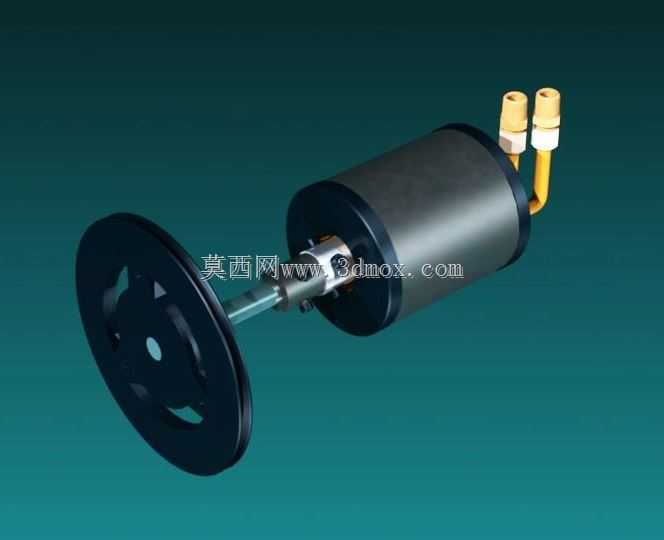

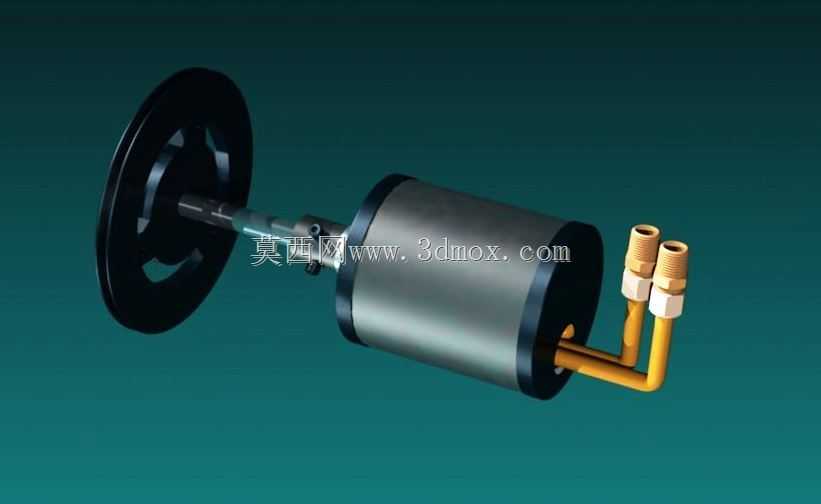

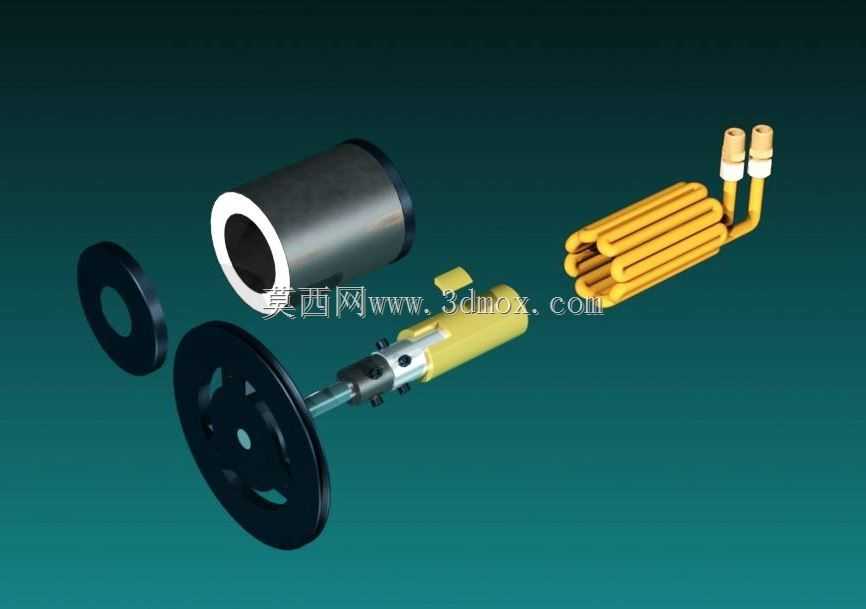

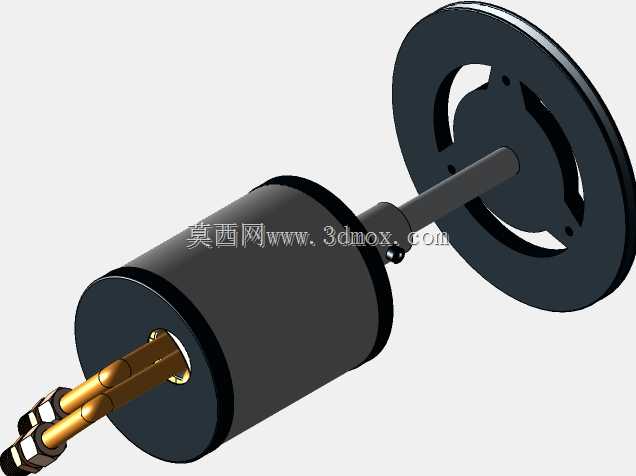

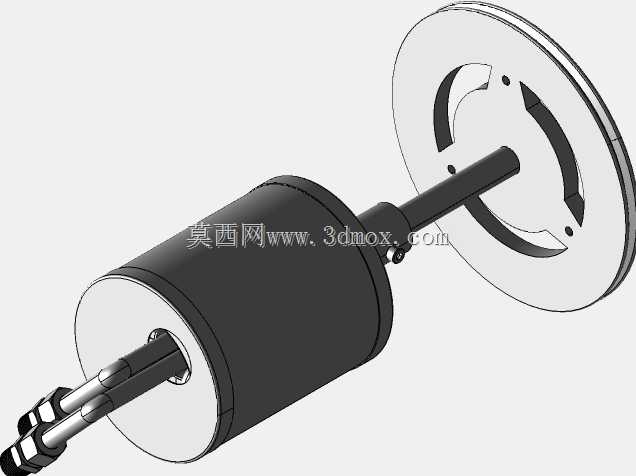

　　在民用分布式供暖、小型商用恒温供水、工业辅助温控循环等场景里，磁致热类设备因为无明火、热转换链路短、电控适配性强的特点，近几年在小功率供热单元里的应用占比逐步提升，这款旋转磁热结构的核心设计逻辑，是通过永磁体的高速旋转形成交变磁场，让金属换热腔体内部产生涡流产热，直接把热量传递给腔体内流通的水体，省掉了传统电加热结构里电阻发热元件到水体的二次传导损耗，也避免了电阻丝长期浸泡结垢、干烧失效的常见问题。从结构布局来看，整套装置的动力输入端设置了手轮结构，这个结构一方面可以在设备调试、检修断电状态下手动转动磁体组，检查磁体旋转间隙、腔体内有无卡滞异物，另一方面也可以适配小功率手动驱动的测试场景，验证不同转速下的磁热转换效率区间。磁体安装腔体和换热腔体做了同轴嵌套设计，旋转磁体组被安置在非导磁的密封隔套内，和走水的换热腔完全物理隔离，不存在磁体接触水体锈蚀、磁粉脱落污染水路的风险，隔套的壁厚经过反复校核，既要保证足够的结构强度承受水路压力，也要尽可能降低隔套本身的涡流损耗，避免无意义的热量在隔套区域堆积影响整体效率。换热端采用了双管路快插接口设计，两个接口分别对应冷水进水和热水出水，接口的管径匹配常规4分供水管道的安装尺寸，接口位置做了轴向限位凸台，安装时不需要额外做位置测量，只要把管路插到底配合卡箍就能完成密封固定，接口的伸出长度预留了保温层包裹的空间，后期做管路保温施工时不会因为接口过短导致保温层覆盖密封位造成渗漏隐患。

　　整套结构的安装边界做了充分的适配考量，主体圆柱腔体的外径控制在常规小型壁挂供热设备的安装尺寸范围内，输入端手轮的直径和腔体直径的比例经过优化，手动转动时的力臂长度足够，单人操作不需要额外加力杆，同时手轮边缘做了圆弧倒角处理，安装调试时不会划伤操作人员。磁体选用的是高磁能积的永磁牌号，磁路排布采用多极交替的镶嵌结构，旋转时在换热腔内壁形成的交变磁场分布均匀，不会出现局部热负荷过高导致的腔体局部汽化、水击异响问题，磁体和隔套之间的旋转间隙控制在合理区间，间隙过小会因为加工装配误差出现旋转擦碰，间隙过大则会导致气隙磁阻上升，磁热转换效率下降。在实际应用场景中，这套结构可以直接作为小型即热式热水单元的核心主机，不需要额外搭配外置的换热罐，

　　冷水从进水口进入腔体后，沿着腔体内壁的导流槽螺旋流动，充分吸收交变磁场产生的热量后从出水口流出，导流槽的设计让水流在腔体内没有流动死区，不会出现局部区域水体长期滞留结垢的问题。结构的支撑端采用了双轴承定位的旋转支撑结构，前后两个轴承分别承担径向载荷和旋转时的轴向窜动力，轴承位的密封采用接触式防尘密封圈，避免环境中的粉尘、水汽进入轴承位导致润滑失效，延长设备的连续运行周期。从安装适配性来看，整套结构的重心落在主体圆柱腔体的轴线上，壁挂安装时的固定支架只需要在腔体中部做两个环抱式固定点就能满足承重要求，不需要在输入端或者输出端额外增加支撑点，降低现场安装的支架加工难度。针对不同的供水压力场景，换热腔体的壁厚按照1.

　　0MPa的工作压力做强度校核，可满足常规市政供水压力下的直接接入使用，不需要额外加装减压阀，腔体两端的端盖采用螺栓紧固的密封结构，后期需要清理腔体内壁的少量水垢时，只需要拆卸端盖就能完成清理，不需要整体切割更换腔体。在设计过程中，磁体的固定方式采用了耐高温结构胶镶嵌加机械挡圈限位的双重固定，因为磁体在高速旋转时会受到离心力作用，同时设备运行时腔体内的温度会逐步传导到磁体安装位，单纯靠结构胶固定在长期高温、离心力作用下容易出现磁体移位，增加机械挡圈后可以完全抵消离心力带来的脱出风险，保证磁体在全转速区间、全工作温度范围内的位置精度，不会因为磁体移位导致气隙不均、旋转阻力变大的问题。水路接口的位置设置在腔体远离旋转手轮的一端，这样的布局可以让现场安装的水管路全部集中在设备的后侧，输入端的手轮位置预留足够的操作空间，不会出现管路遮挡手轮导致调试操作不便的问题。
