小流量流体管路用射流二极管结构设计

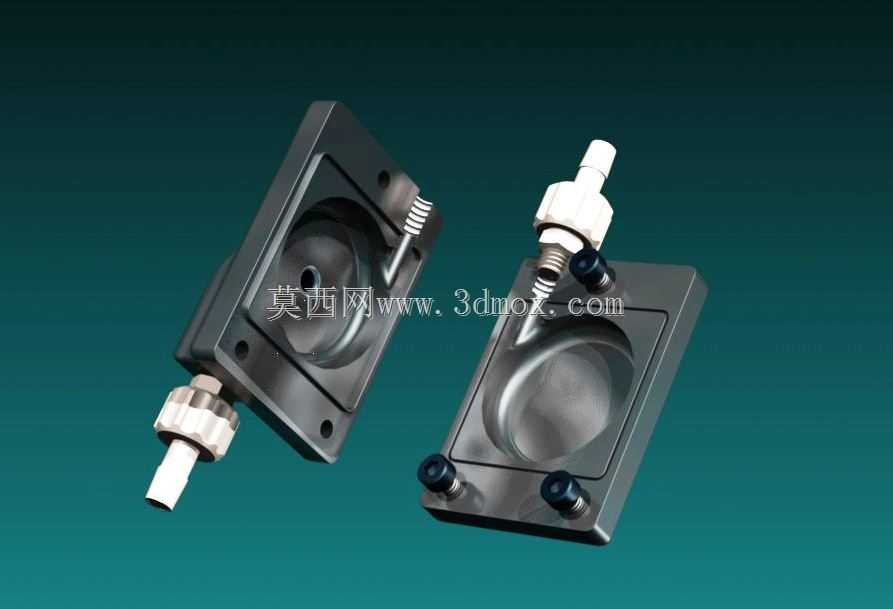

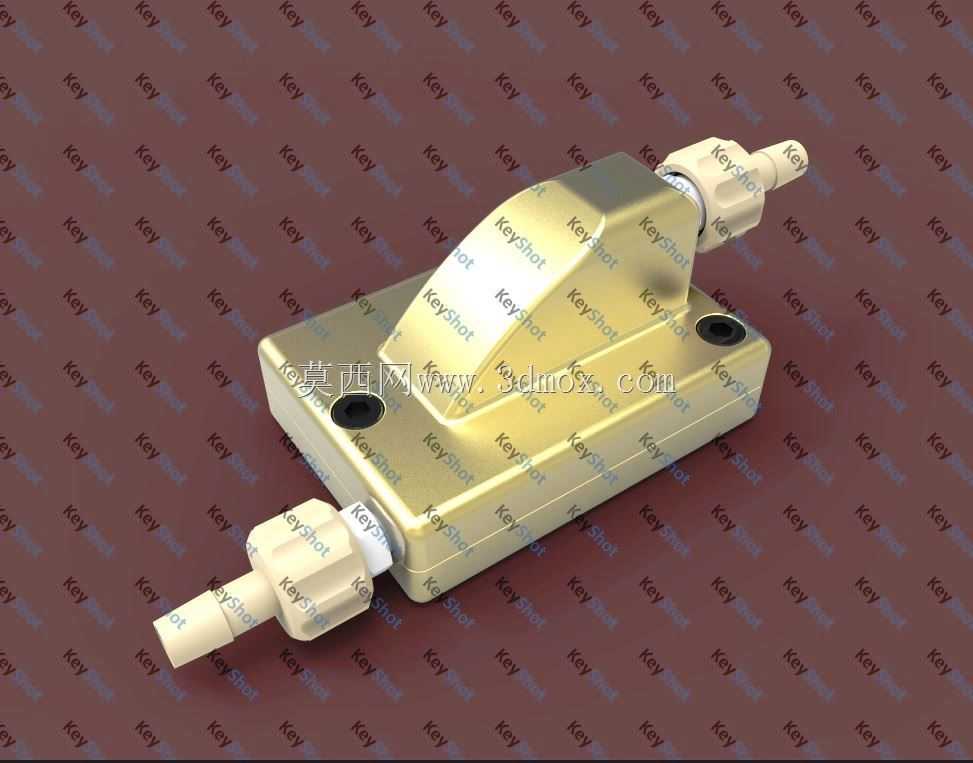

　　在小流量流体控制回路、实验室分析仪器流路、小型化工采样管路这类对流体单向通断有要求，但又不适合加装活动阀芯单向阀的场景里，射流二极管是非常适配的元件，它没有可动机械部件，依靠流体自身的附壁效应、射流卷吸作用实现正向低阻通流、反向高阻截流的功能，不会出现阀芯卡滞、密封件磨损老化的问题，长期运行的可靠性远高于带活动部件的微型单向阀。这款射流二极管的整体结构采用分体式设计，主体分为上下两个壳体部分，通过侧边的紧固孔实现装配锁紧，壳体结合面做了平面密封处理，不需要额外加装密封垫片就能满足低压流体回路的密封要求，加工时只要保证结合面的平面度达到Ra1.6的粗糙度要求，就能避免流体从装配缝隙泄漏。两端的管路接口采用快插式接头结构，

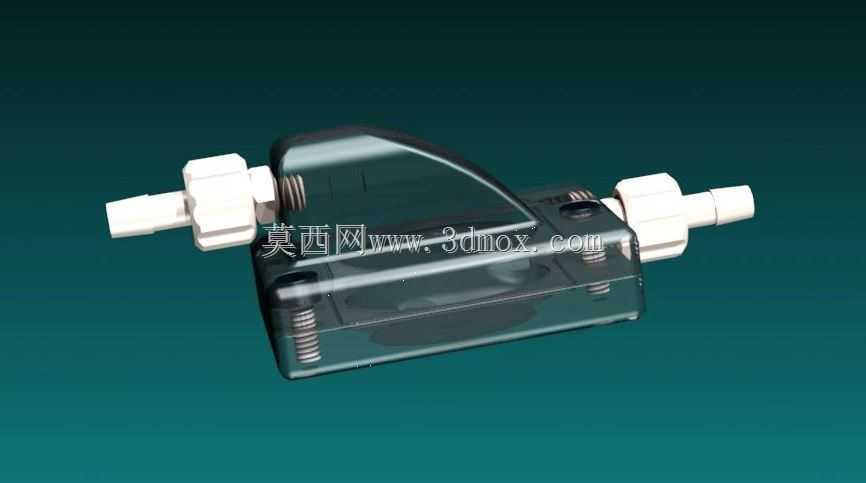

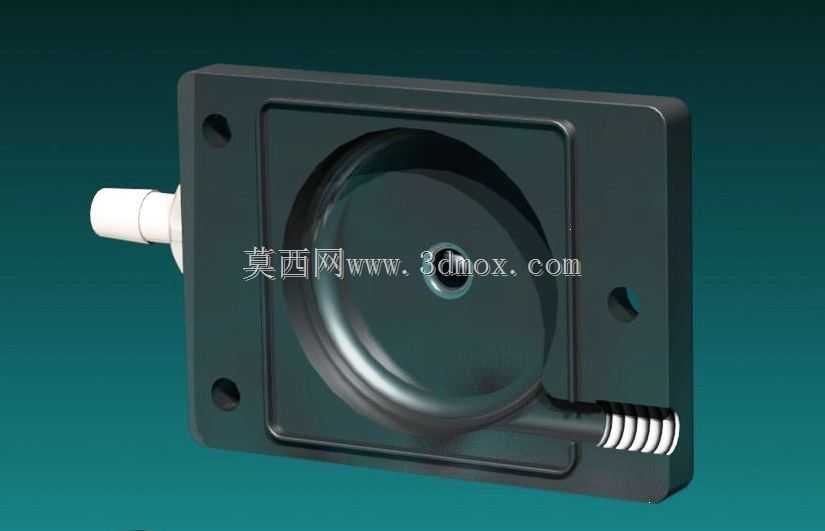

　　适配外径4mm到6mm的软质流体管路，比如实验室常用的PTFE管、硅胶管都可以直接插装锁紧，不需要额外做管螺纹加工或者套卡套，现场装配的效率很高，接头部分和主体壳体做了集成式设计，减少了额外接头带来的流阻和泄漏点。从内部流道的设计逻辑来看，这款射流二极管属于旋风射流结构，正向通流的时候，流体从入口进入后会顺着内部的导流曲面形成稳定的附壁射流，沿着预设的流道顺畅流向出口，整个流道没有突然的截面突变，正向流动的阻力系数很低，在额定流量范围内的压力损失可以控制在5kPa以内，不会对上游的流体动力源造成额外的负载。当流体反向从出口端流入的时候，内部的特殊流道结构会让反向流入的流体形成旋流，产生强烈的卷吸和涡流损耗，

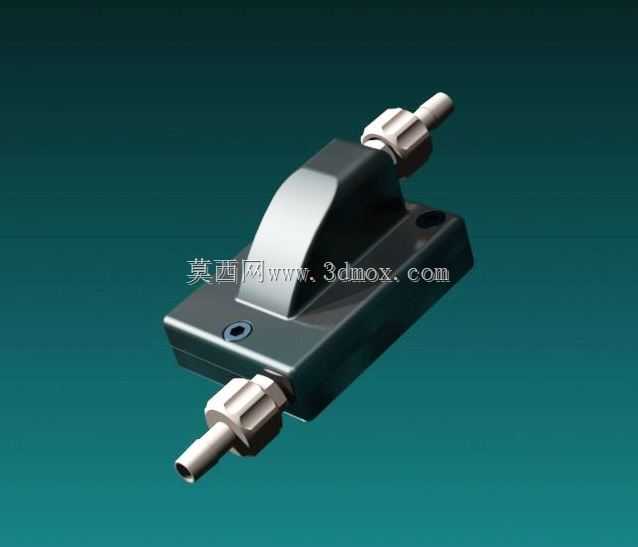

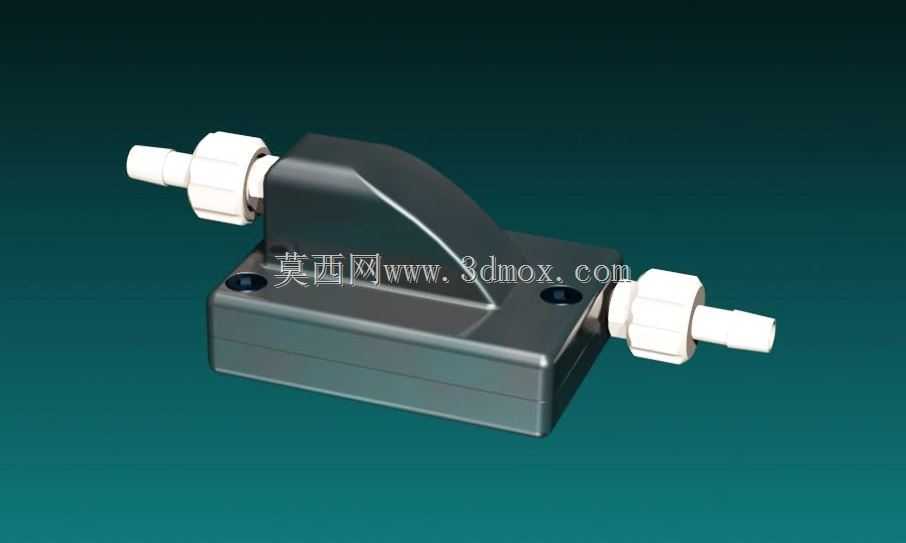

　　反向流动的阻力可以达到正向流动阻力的20倍以上，有效阻止流体反向窜流，这种特性特别适合用在没有电控阀的纯流体逻辑回路里，比如小型射流控制的气动回路、化学分析仪器的试剂防回流管路，不需要供电就能实现单向截流的功能。从安装边界来看，这款元件的整体外形是方正的块式结构，底部是平整的安装平面，可以直接通过M3的螺丝固定在安装基板上，不需要额外设计定制的安装支架，整体的长宽尺寸控制在60mm以内，高度不超过30mm，在紧凑型的设备流路布局里不会占用过多的安装空间，相邻安装的管路元件之间只需要预留10mm的操作空间就可以完成管路插拔操作。在实际选型应用的时候，要注意这款元件的适用流体是洁净的气体或者低粘度液体，如果流体里含有直径超过0.

　　1mm的固体颗粒，会在内部的旋流腔里沉积，长期运行会改变流道的型面，影响正向通流和反向截流的性能，所以在杂质含量较高的流体回路里使用的时候，需要在上游加装精度不低于100目的过滤器。另外这款元件的承压范围是0到0.3MPa，适合低压小流量的回路使用，不能用在高压流体管路里，避免壳体结合面出现泄漏或者壳体开裂的问题。在建模设计的时候，内部流道的曲面过渡是整个设计的核心，导流面的曲率要经过流场仿真验证，保证正向流动的时候流体能够完全附壁，不会产生额外的涡流损耗，反向流动的时候能够形成稳定的旋流场，最大化反向流动的阻力，壳体的壁厚设计要兼顾结构强度和整体重量，主体采用PMMA或者铝合金材质加工的时候，2mm的壁厚就可以满足0.3MPa的承压要求，不需要做额外的加强筋结构，整体外观可以保持简洁的方正造型，和实验室仪器、小型流体设备的外观风格适配。两端的快插接头部分的尺寸要符合通用快插接头的标准尺寸，保证和常规管路的兼容性，接头内部的锁紧弹片和密封胶圈的安装槽要和主体集成设计，减少装配的零件数量，降低整体的装配成本。
