离合器分总成结构仿真分析三维数模

这套离合器分总成的三维数模，还原了乘用车辆传动系统中核心切换部件的完整结构，可直接用于结构刚度校核、应力分布仿真、模态特性分析等工程验证环节。在实车布置场景中，该部件安装于发动机飞轮与变速器输入轴之间，承担着动力接合、动力切断、过载保护的核心作用：车辆起步阶段，离合器逐步接合，通过摩擦副的滑磨过程将发动机输出扭矩平缓传递至传动系，避免传动系统承受冲击载荷；换挡过程中，离合器快速切断动力输入，消除变速器齿轮副的载荷，让换挡动作顺畅无打齿风险；当车辆遭遇极端工况、传动系载荷超过摩擦副最大传递扭矩时，离合器会主动打滑，避免发动机、变速器、传动轴等核心部件因过载出现结构损坏。

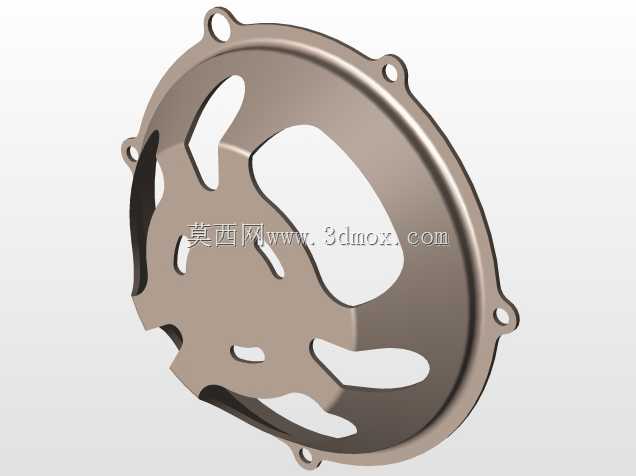

从结构设计逻辑来看，该分总成采用膜片弹簧作为压紧元件，相比传统螺旋弹簧压紧结构，轴向尺寸更紧凑，压紧力特性曲线更适配乘用车辆的使用需求——当摩擦片出现正常磨损后，膜片弹簧的压紧力衰减幅度远小于螺旋弹簧结构，能大幅降低离合器使用过程中的踏板力变化，提升驾驶操作的一致性。数模中完整还原了压盘、离合器盖、膜片弹簧、传动钢片、摩擦片从动盘的所有配合边界：压盘采用环形薄壁铸铁结构，背部设置有散热通风槽，连续滑磨工况下可通过空气对流带走摩擦产生的热量，避免摩擦片因高温出现烧蚀、摩擦系数骤降的问题；离合器盖通过周向均布的安装耳与发动机飞轮刚性连接，安装耳上的定位孔与飞轮定位销配合，保证离合器总成与曲轴的同轴度，避免高速旋转时出现动不平衡量引发的整车抖动；膜片弹簧通过分离指与分离轴承配合，踏板力通过分离轴承作用在分离指端部时，膜片弹簧以支撑圈为支点发生弹性变形，带动压盘向后移动解除对从动盘的压紧，实现动力切断。

从安装边界尺寸来看，该离合器分总成的最大外轮廓直径约220mm，轴向总装配厚度控制在35mm以内，适配1.6L-2.0L排量的前置前驱乘用车辆动力总成，安装孔采用周向6孔均布设计，孔位中心圆直径为200mm，安装耳处设置有沉台结构，装配时螺栓头可完全沉入沉台内，避免与周边的飞轮壳、启动机齿轮发生运动干涉。数模中还还原了从动盘上的扭转减振结构：从动盘钢片与轮毂之间通过周向布置的减振弹簧连接，弹簧刚度经过多级匹配，可过滤发动机运转时产生的扭转振动，避免振动传递至变速器引发齿轮敲击噪声，同时缓冲急加速、急减速工况下的传动系冲击载荷。

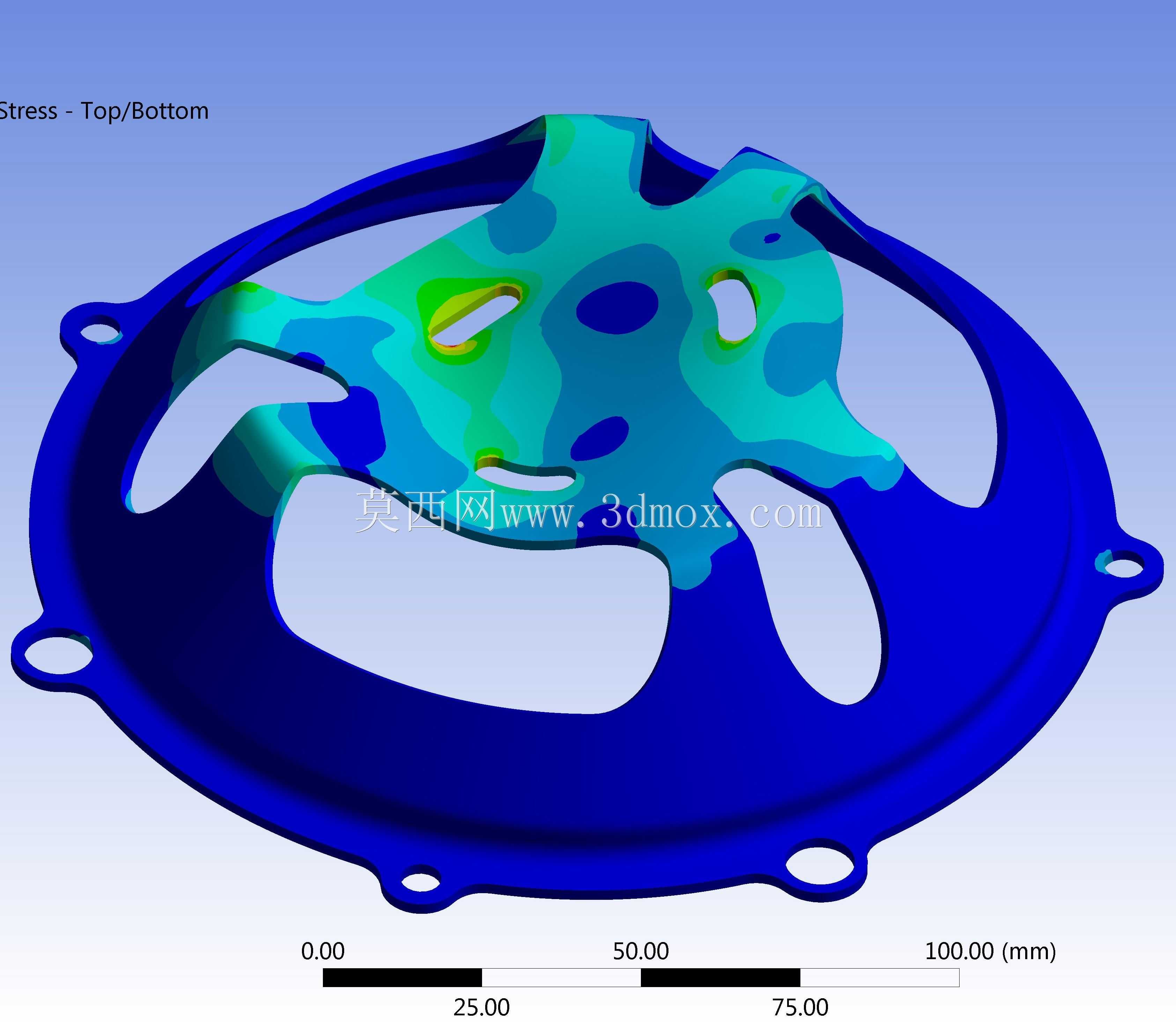

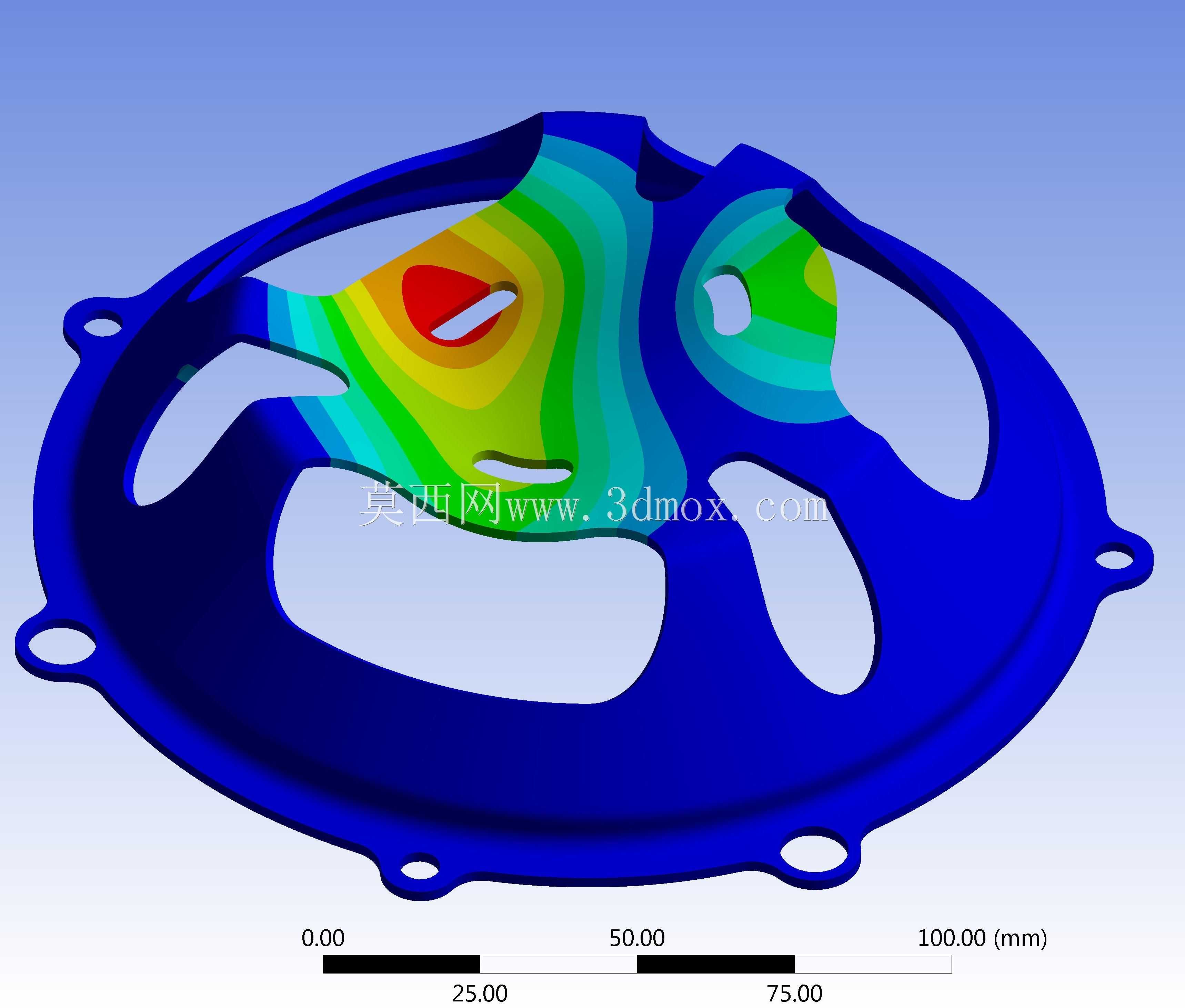

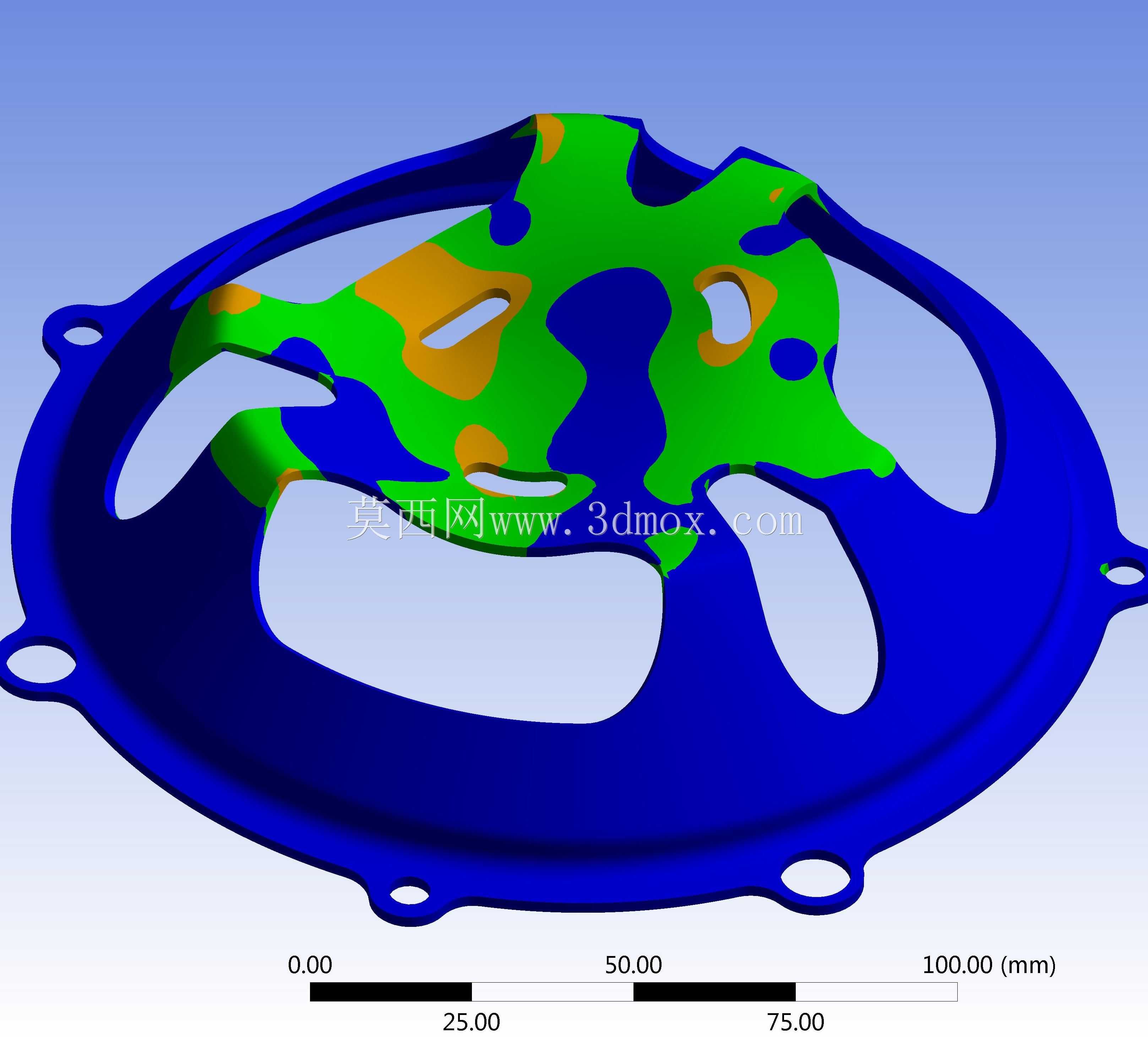

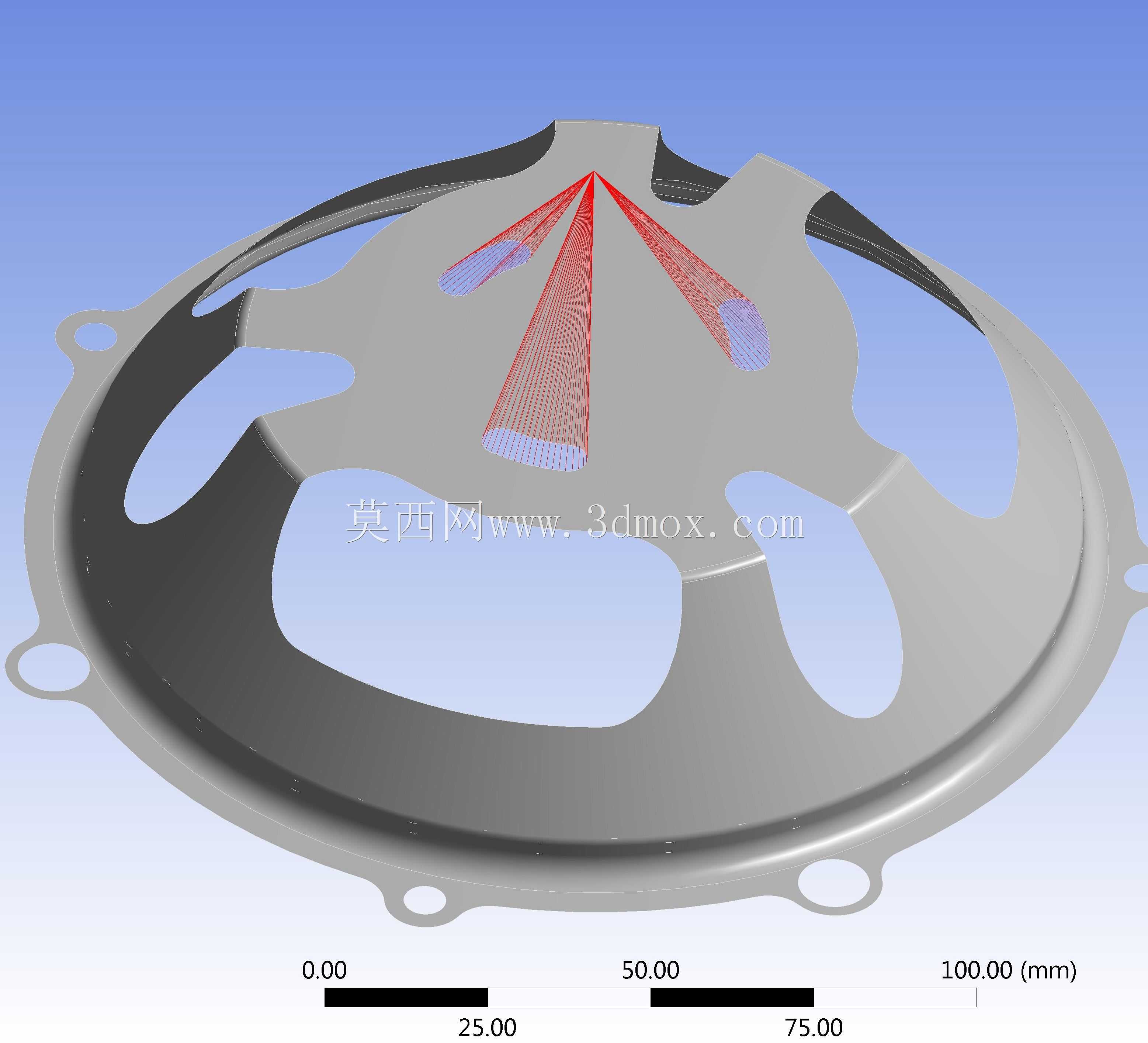

在仿真分析应用层面，该数模可直接导入有限元分析环境，完成多工况的性能验证：比如半联动滑磨工况下，可对压盘、摩擦片的温度场分布进行仿真，校核连续滑磨状态下部件的最高温度是否超出材料许用范围；全负荷接合工况下，可提取膜片弹簧的应力分布云图，验证分离指根部、弹簧窗口位置的应力集中系数是否满足疲劳寿命要求；高速旋转工况下，可分析离合器盖、压盘的离心变形量，验证高转速下压紧力的衰减幅度是否在设计允许范围内，避免高转速时离合器出现打滑、扭矩传递能力不足的问题。数模中所有配合面的公差带、安装定位基准都按照实车量产要求设置，可直接作为结构优化、性能对标、教学演示的基础模型，帮助结构设计人员快速理解离合器的工作原理、受力特性与装配逻辑，减少前期建模的重复工作量，缩短产品开发前期的方案验证周期。
