Creo环境下多辐条汽车轮辋结构设计

　　在乘用车底盘行走系统的零部件开发流程中，轮辋作为连接轮胎与车桥轮毂的核心承载构件，其结构合理性直接决定整车行驶过程中的载荷传递效率、动态平衡表现以及NVH控制水平。日常建模工作中，这类多辐条轮辋的设计往往需要兼顾多维度的工程约束，不能仅追求外观的运动感而忽略实际装车后的性能边界。

　　从实际应用场景来看，这类轻量化多辐条轮辋多用于家用运动型轿车以及入门级性能改装车型，日常行驶工况覆盖城市铺装路面、城郊非铺装颠簸路面，还要承受高速过弯时的侧向载荷、紧急制动时的纵向冲击，以及长期交变载荷下的疲劳考验。设计初期首先要明确安装边界：轮辋的中心定位孔需要与轮毂轴头的配合公差控制在H7/k6的过渡配合区间，保证装车后无径向窜动；周围的螺栓孔分布圆直径要严格匹配对应车型的轮毂孔距，常见的五孔布局对应孔距多为100mm、108mm、114.3mm等主流规格，螺栓孔的倒角深度需要满足轮毂螺栓的球面贴合要求，避免装车后出现应力集中导致的螺栓断裂风险。

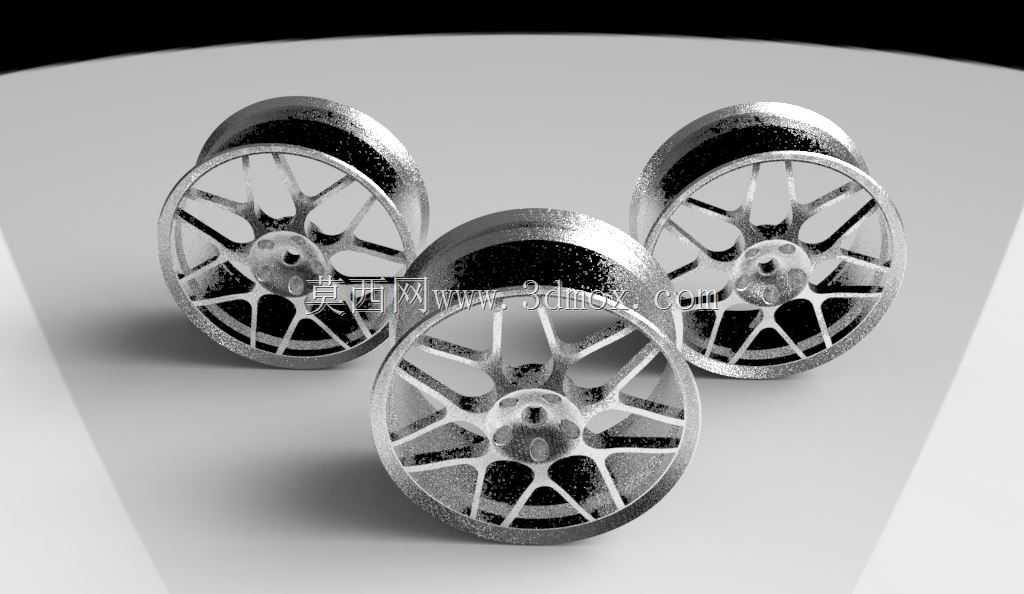

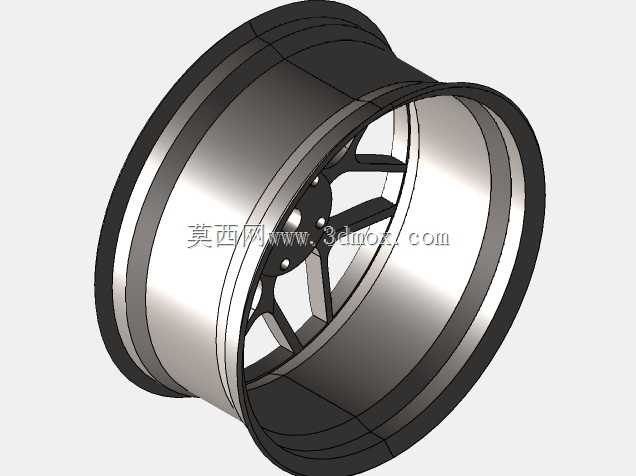

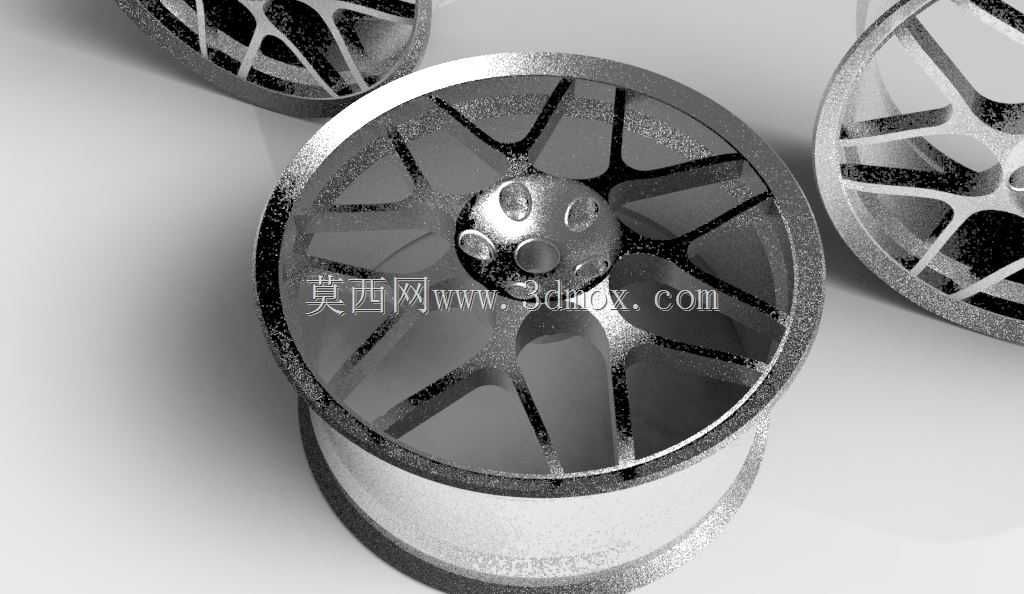

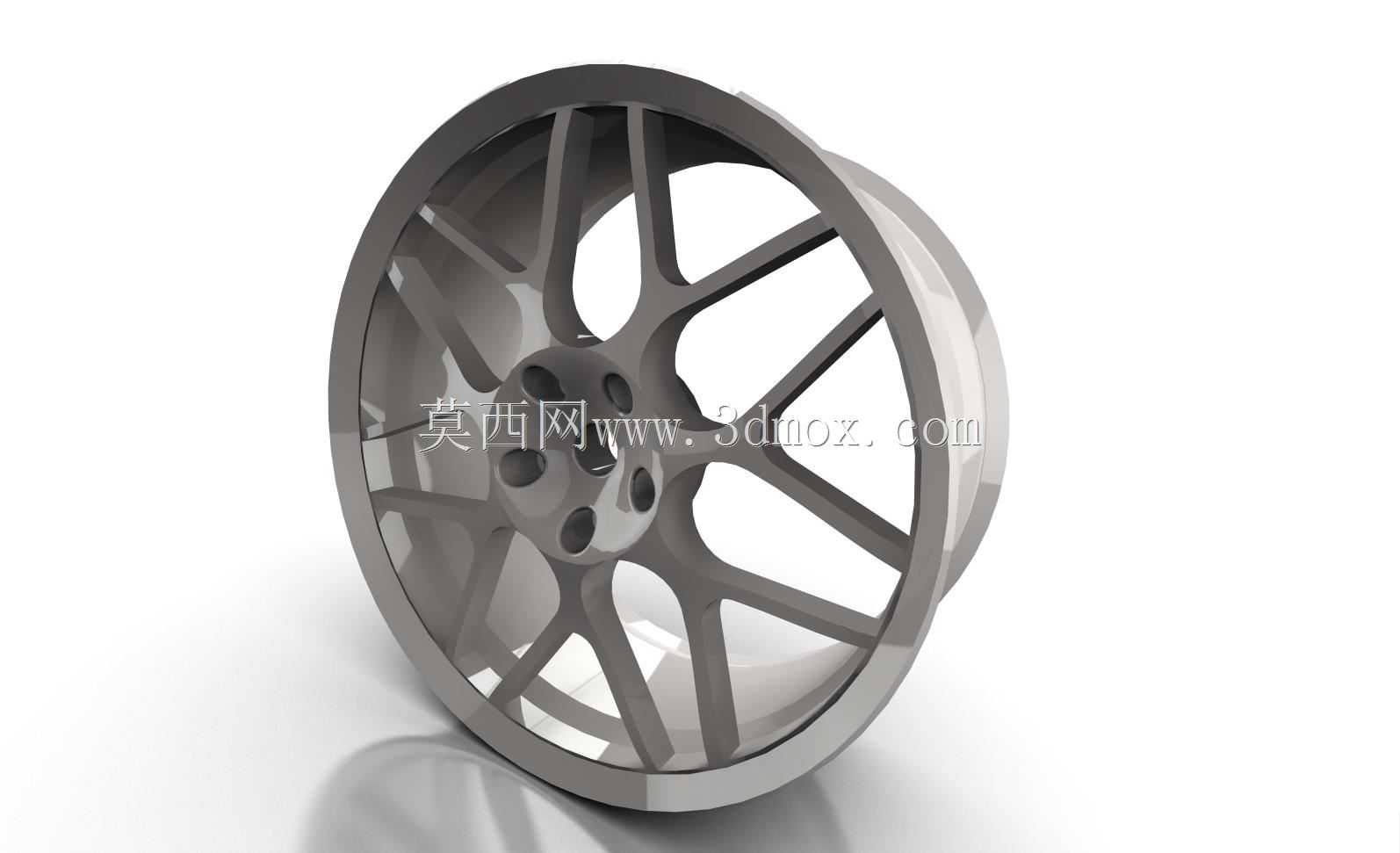

　　结构设计思路上，这类分叉式多辐条的布局并非单纯为了视觉效果，每一处辐条的截面厚度、过渡圆角都经过受力路径优化：辐条从中心安装盘向外延伸至轮缘的过程中，截面采用渐变式设计，靠近中心盘的位置厚度更大，用来承载集中的冲击载荷，向轮缘延伸过程中逐步收窄厚度，在保证辐条整体抗弯、抗扭刚度的前提下，尽可能削减非必要的材料堆积，实现簧下质量的降低——要知道簧下质量每降低1kg，对整车操控响应的提升效果相当于簧上质量降低5-8kg，这也是轮辋轻量化设计的核心价值所在。轮辋的胎圈座位置需要严格匹配对应规格轮胎的胎圈尺寸，倾斜角度、座圈直径的公差必须控制在行业标准范围内，否则会出现轮胎充气后密封不严、高速行驶时轮胎脱圈的严重安全隐患；轮缘的凸起高度也要满足轮胎侧向滑移的限位要求，在车辆急转弯、轮胎受到大侧向力时，能够牢牢卡住轮胎胎圈，避免轮胎与轮辋发生相对位移。

　　建模过程中，需要重点关注辐条与中心安装盘、辐条与轮辋外圈连接位置的圆角过渡，这些区域是应力集中的高发区，过小的过渡圆角会导致交变载荷下应力值远超材料的疲劳极限，长期使用后容易出现辐条根部开裂的问题。同时轮辋的整体偏心距（ET值）需要在建模初期就结合整车的轮距、悬架跳动行程、转向轮最大转角来确定，偏心距过大会导致轮辋向内缩进，容易在转向时与减震器、下摆臂发生运动干涉；偏心距过小则会让轮辋向外突出，超出翼子板边界，既不符合法规要求，也会增加轮轴轴承的额外载荷，缩短轴承使用寿命。另外轮辋的气门嘴安装孔位置需要避开辐条的遮挡区域，方便后期充气、胎压监测传感器的安装与维护，孔位周边也要做局部加厚处理，避免安装气门嘴时出现应力开裂。

　　完成主体结构建模后，还需要对轮辋进行动平衡模拟校验，保证轮辋整体的质量分布均匀，避免高速旋转时出现径向跳动、端面跳动超标的问题，径向跳动量一般需要控制在0.3mm以内，端面跳动量控制在0.25mm以内，才能保证装车后高速行驶无方向盘抖动的问题。这类轮辋如果采用铸造工艺生产，建模时还要预留出加工余量、拔模斜度，辐条的背面需要设计合理的工艺减重槽，在不影响结构强度的前提下进一步降低整体重量，同时满足铸造过程中的金属液流动填充要求，避免出现浇不足、缩孔等铸造缺陷。
