乌拉火箭连接吊耳结构有限元分析设计

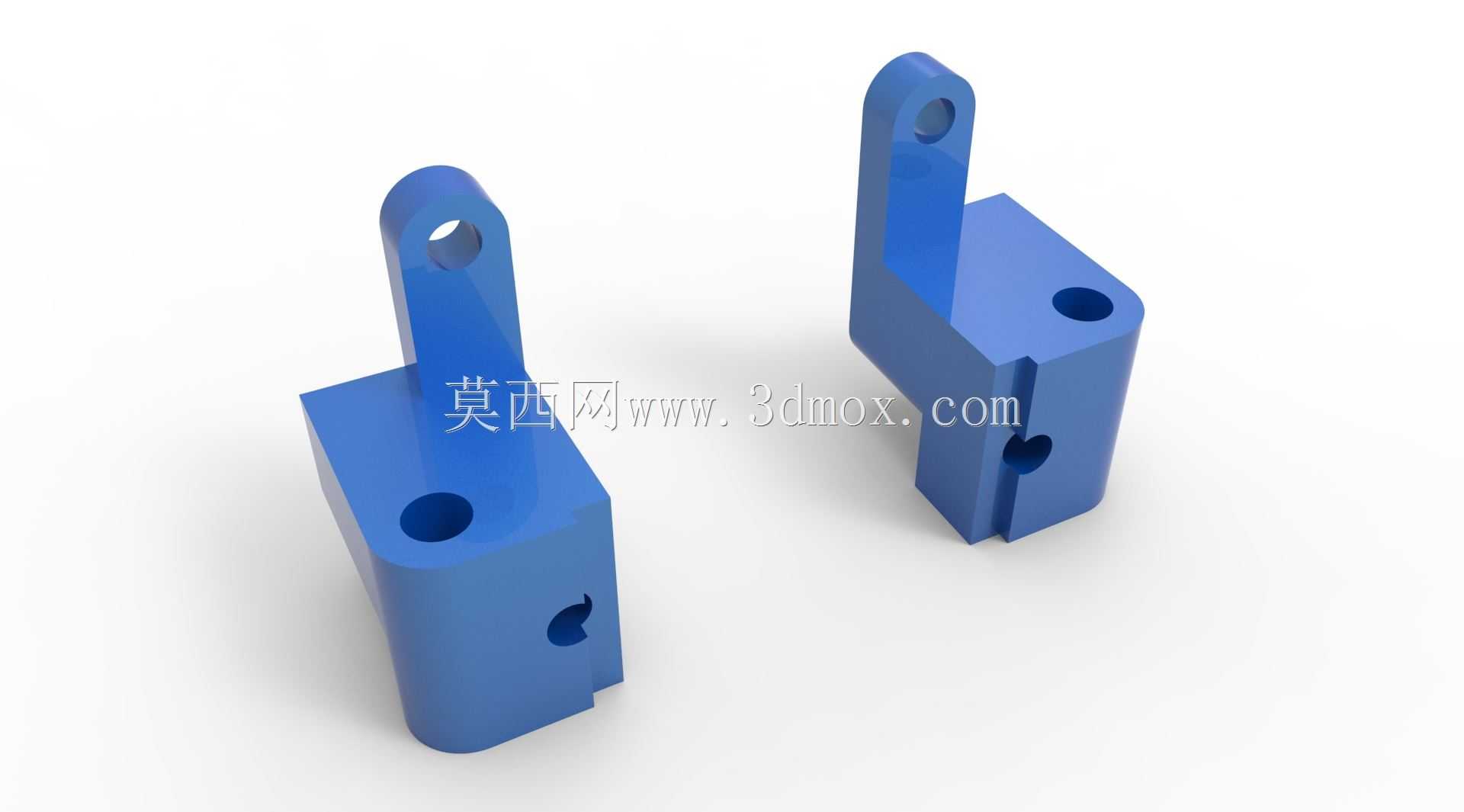

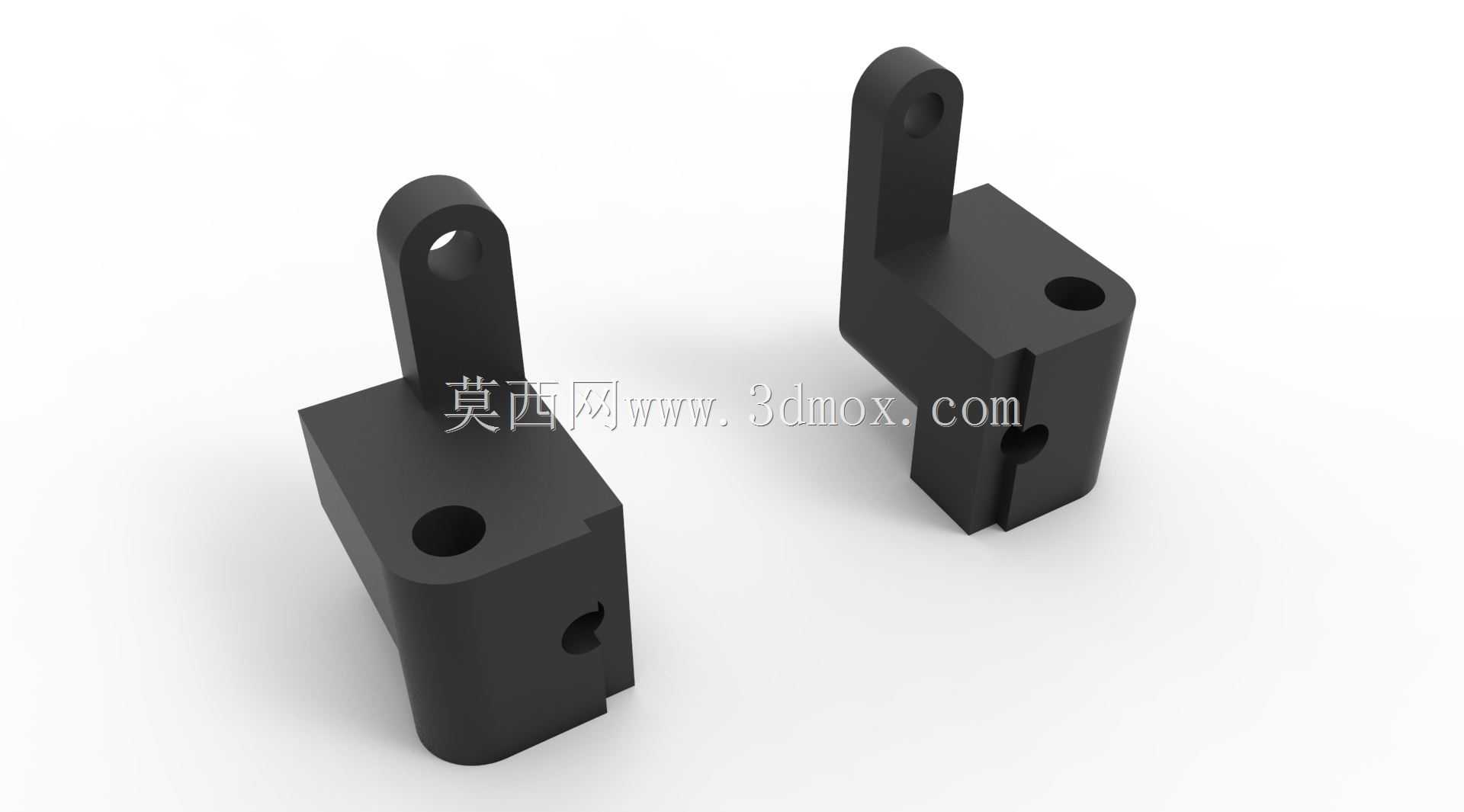

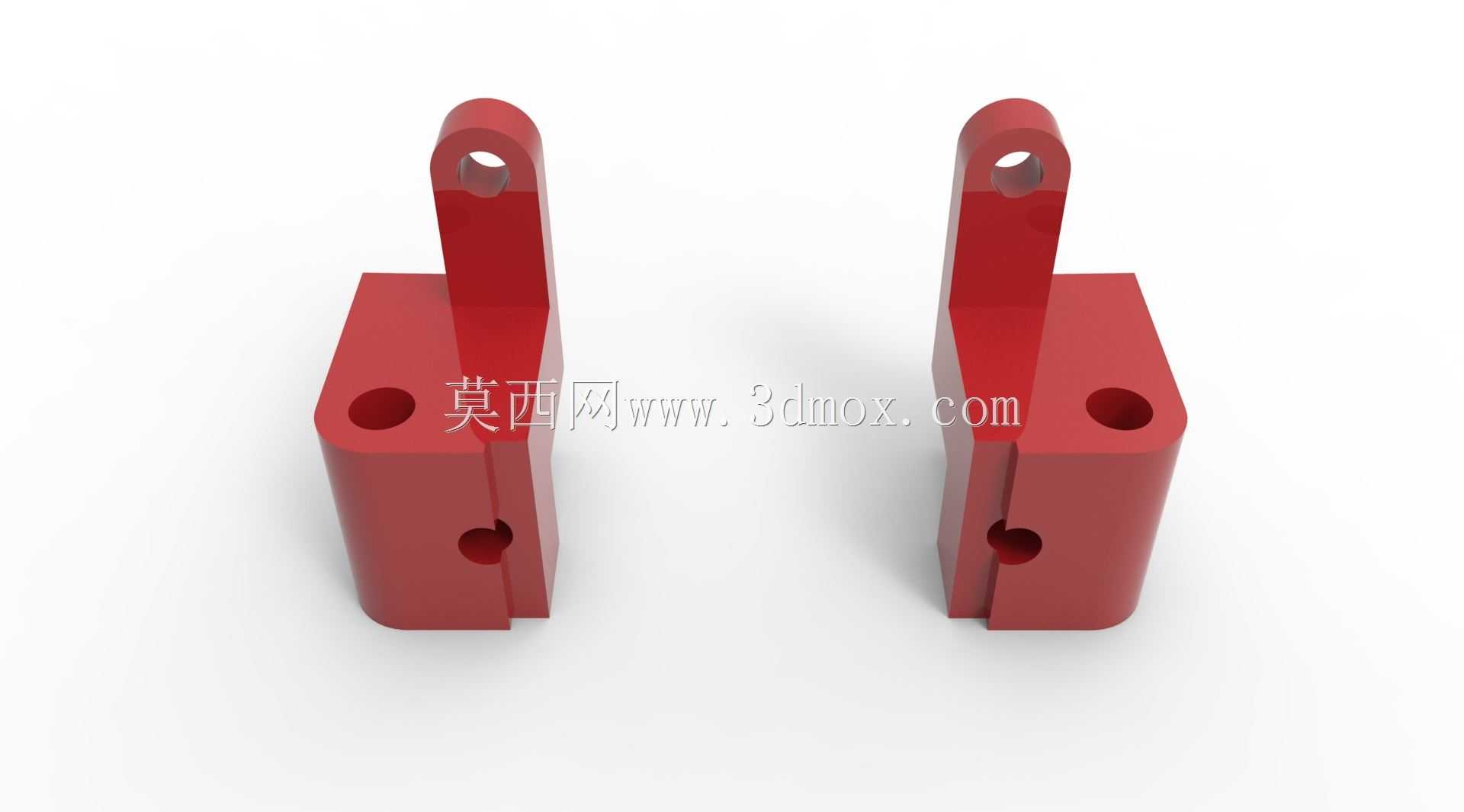

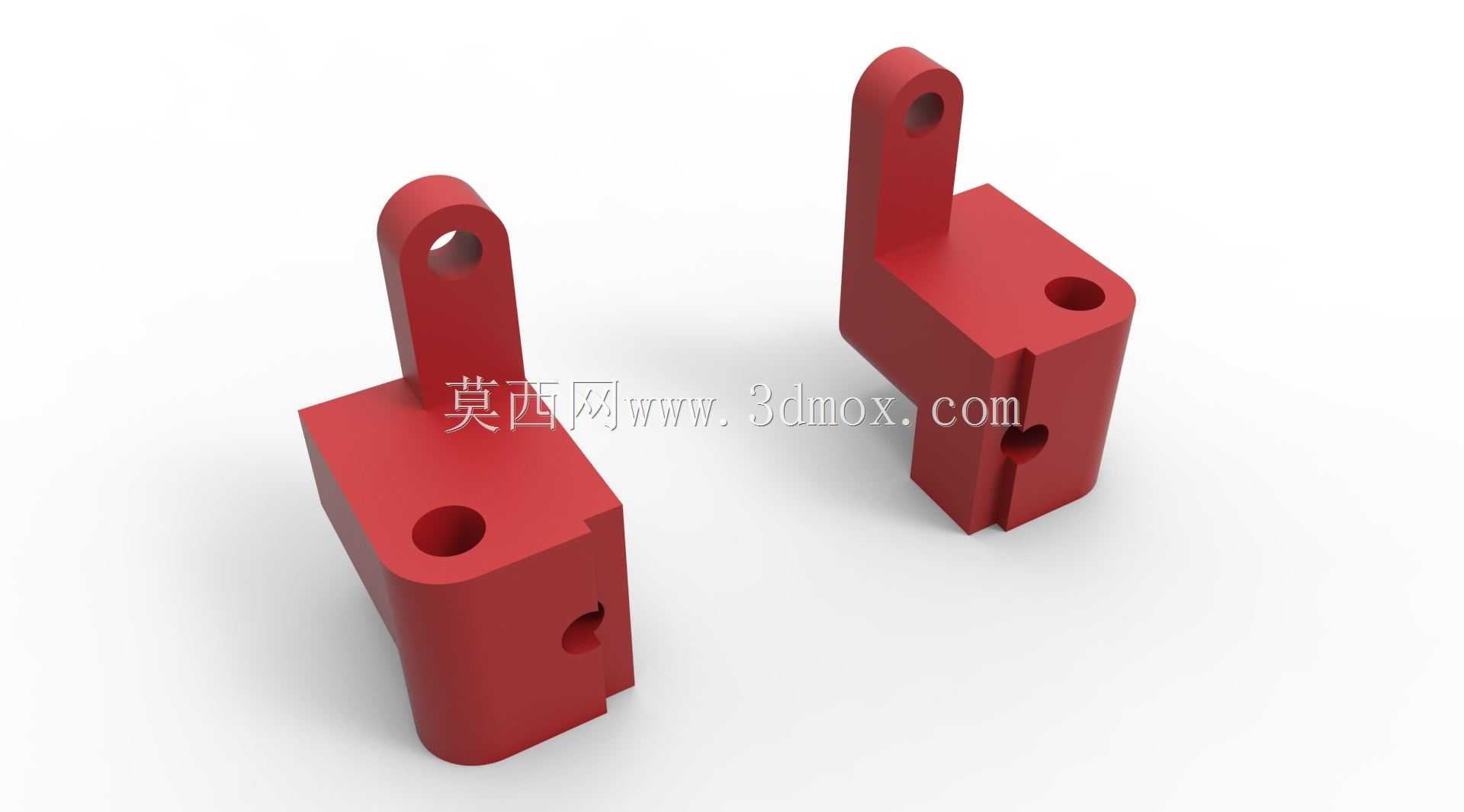

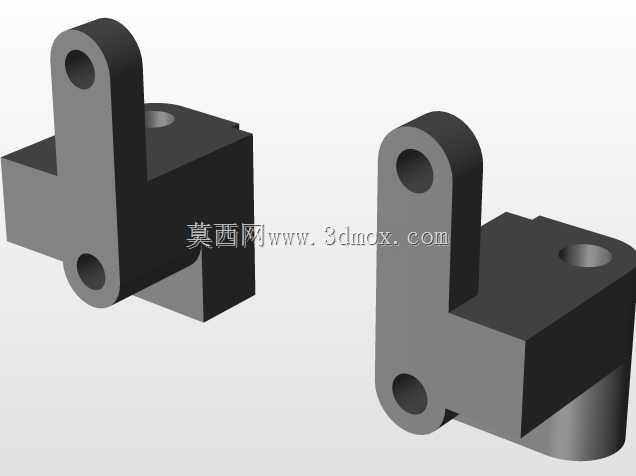

　　这类带耳片的块状连接结构，是小型探空火箭箭体段间连接、外挂载荷挂载环节里常用的承力构件，日常在火箭地面总装、运输转运、发射前起吊挂载的多个工况里都会承受复杂载荷，既要承担起吊过程的竖向拉拽力，也要抵消运输环节的横向交变冲击，还要保证飞行过程中连接界面的刚度匹配，避免局部应力集中引发的结构失效。从结构构型来看，主体采用方块基座搭配向上延伸的单耳片设计，基座上开设两个同轴的横向通孔，用于和箭体或挂载支架的销轴配合实现锁紧定位，耳片顶端的通孔则用于连接吊具或相邻段的对接接头，所有孔位的边缘都做了倒圆处理，避免尖锐棱边在受载时产生切口效应，这也是承力结构设计里规避应力集中的常规处理手段。做结构设计的时候，首先要明确安装边界：

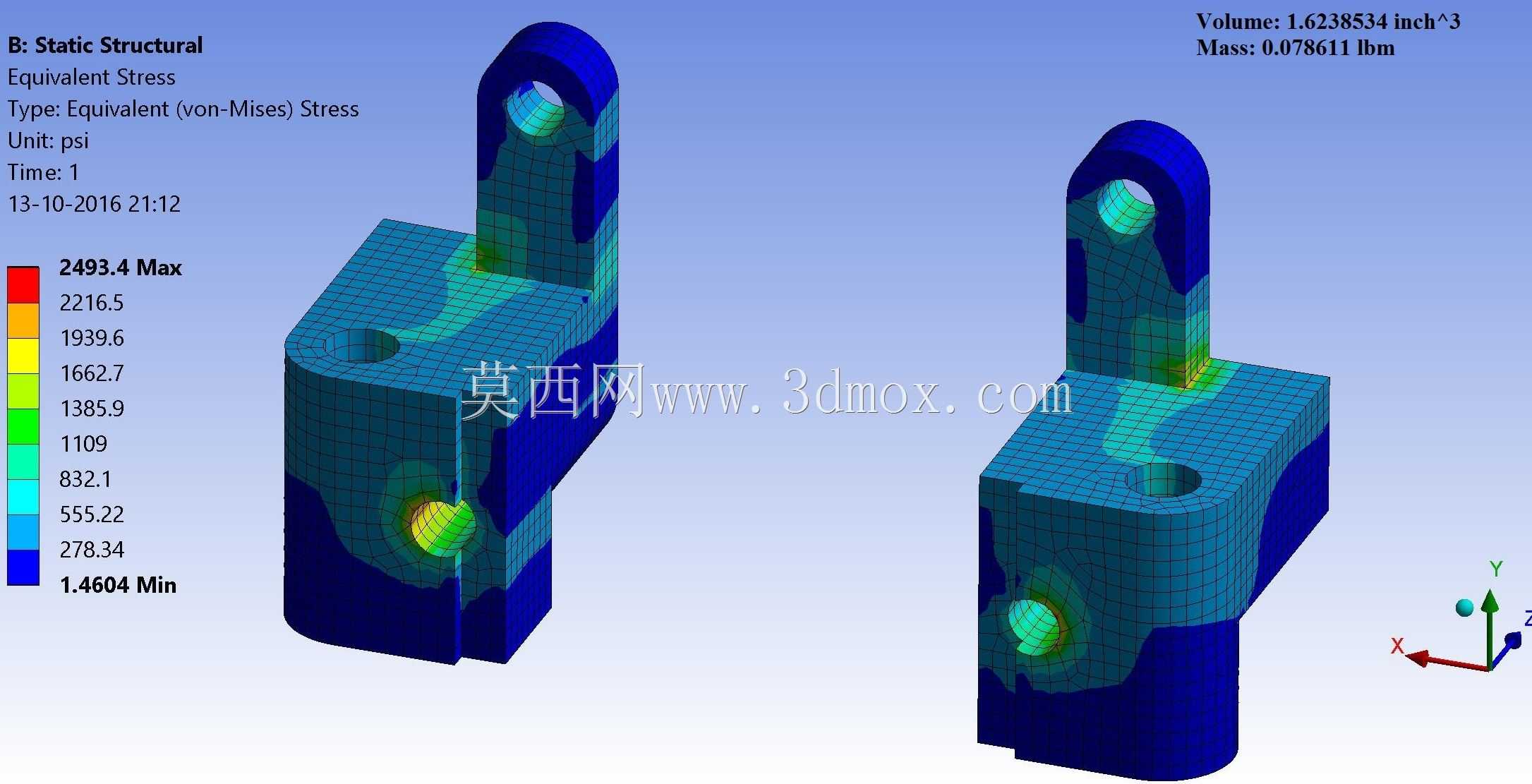

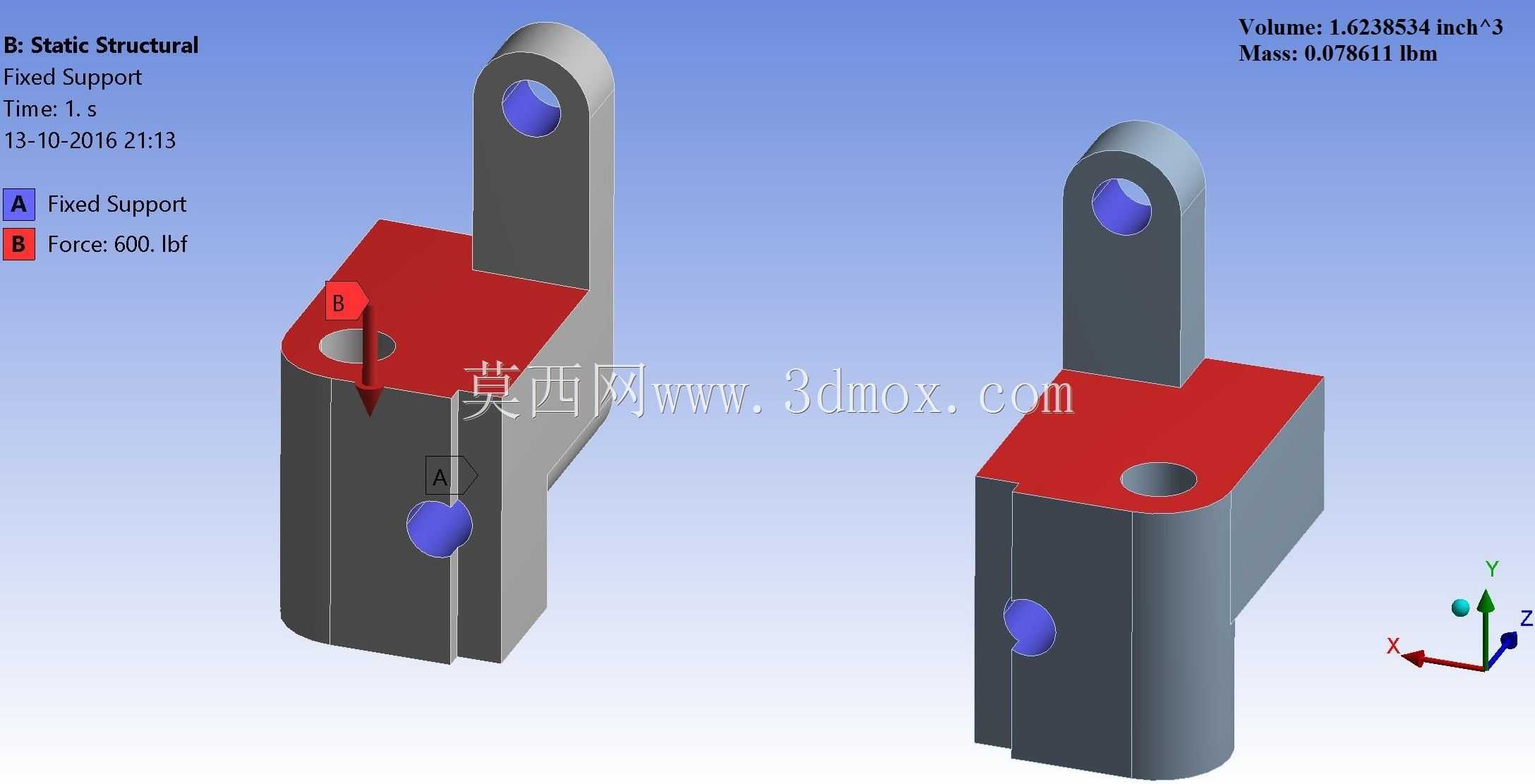

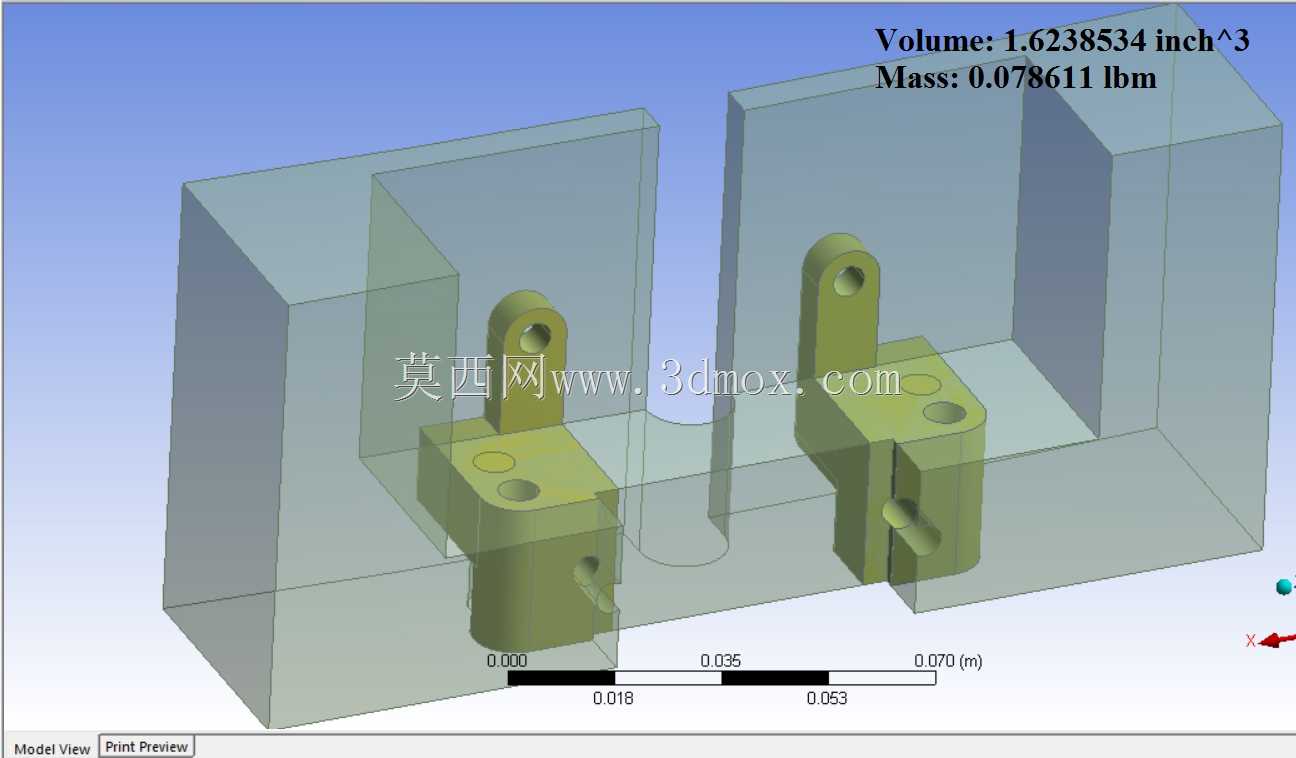

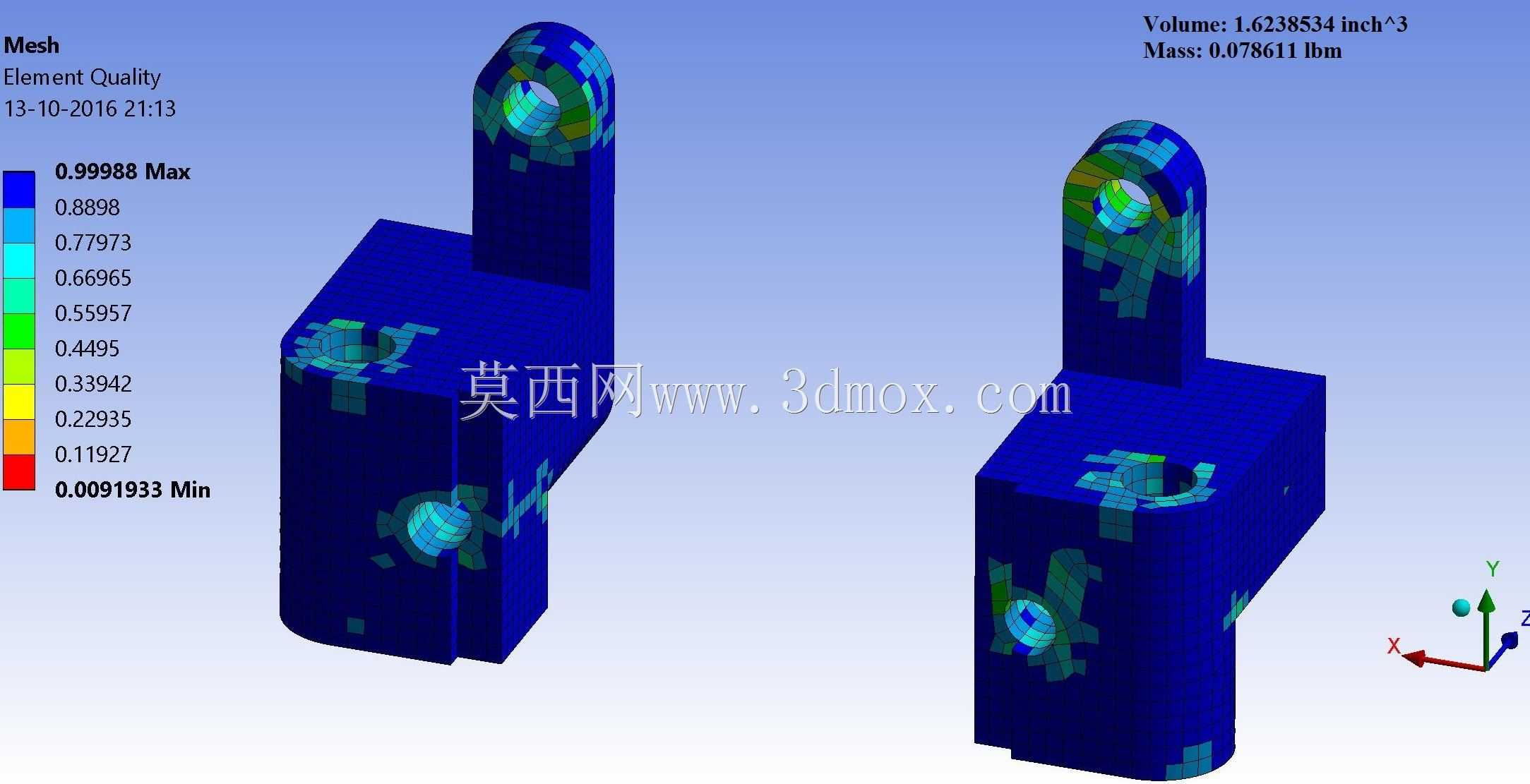

　　基座的底面和侧面需要和对接的安装面完全贴合，因此两个横向安装孔的中心距、孔轴线到基座底面的高度、耳片孔和基座安装面的相对位置，都要和对接端的接口尺寸严格匹配，不能出现安装错位导致的附加弯矩，这类构件的安装公差一般控制在0.02mm以内，销轴配合选用H7/h6的间隙配合，既保证装配顺畅，又能减少受载时的相对窜动。从静力分析的云图结果能看到，应力集中区域主要出现在三个孔位的内壁位置，尤其是基座下方的横向通孔，受载时孔壁和销轴挤压接触，局部应力水平最高，这和实际受载的传力路径是吻合的：载荷从耳片顶端的孔传入，顺着耳片向下传递到基座主体，再通过两个横向孔的销轴传递到对接结构上，整个传力路径尽量做了直线化设计，

　　耳片和基座衔接的位置做了大圆弧过渡，避免直角衔接带来的应力突变，从云图上也能看到过渡区域的应力分布相对平缓，没有出现局部应力陡增的情况。设计过程中还要兼顾轻量化要求，在保证承力裕度的前提下，对基座非承力区域做了局部减薄处理，耳片的宽度也根据应力分布做了变截面优化，从和基座衔接的根部到耳片顶端，宽度逐步收窄，既减少了不必要的材料冗余，也让整个构件的应力分布更均匀，避免材料强度的浪费。这类构件一般选用高强度铝合金加工，表面做硬质阳极氧化处理，兼顾强度和耐腐蚀性能，加工完成后还要做磁粉探伤，检查内部是否有加工缺陷，避免带缺陷的零件装机引发安全事故。实际使用中，这类吊耳结构不仅会用在火箭的起吊环节，

　　部分型号也会把这类结构作为箭体段间的永久连接结构，飞行过程中持续承受发动机振动、气动载荷的交变作用，因此设计时除了静强度校核，还要结合疲劳载荷谱做寿命校核，保证在全任务周期内结构不会出现疲劳裂纹。从安装适配性来看，这类结构不需要额外的复杂工装，只要对准孔位打入销轴、加装防松卡簧就能完成装配，地面总装时的操作效率很高，也方便后续的检测和更换，非常适合探空火箭这类快速总装、快速发射的应用场景。结构的外形尺寸设计也充分考虑了安装空间的限制，基座的整体轮廓没有突出的棱角，不会和周边的管路、线缆产生干涉，耳片的延伸长度刚好满足吊具连接的操作空间，不会因为过长导致结构刚度下降，也不会因为过短导致吊具安装困难。
