拓扑优化式机械连接支架结构设计

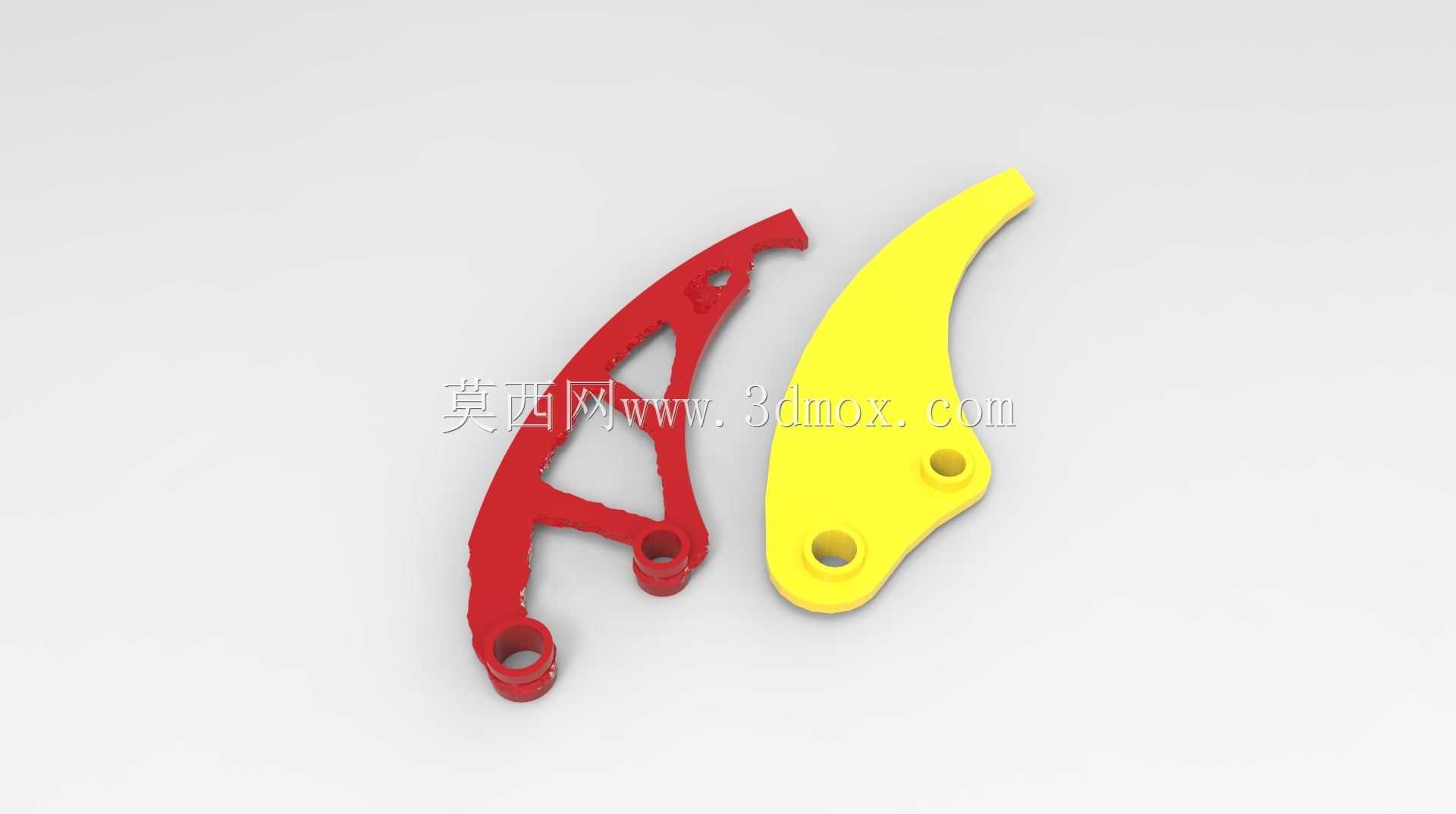

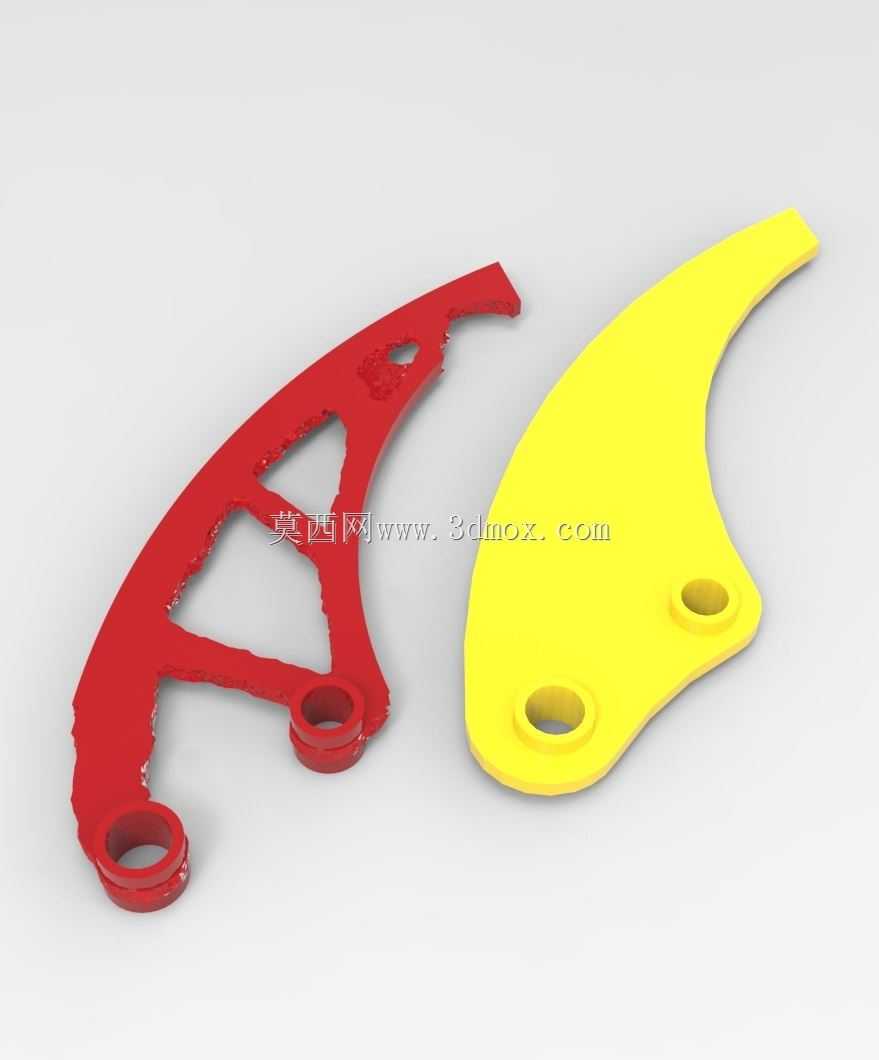

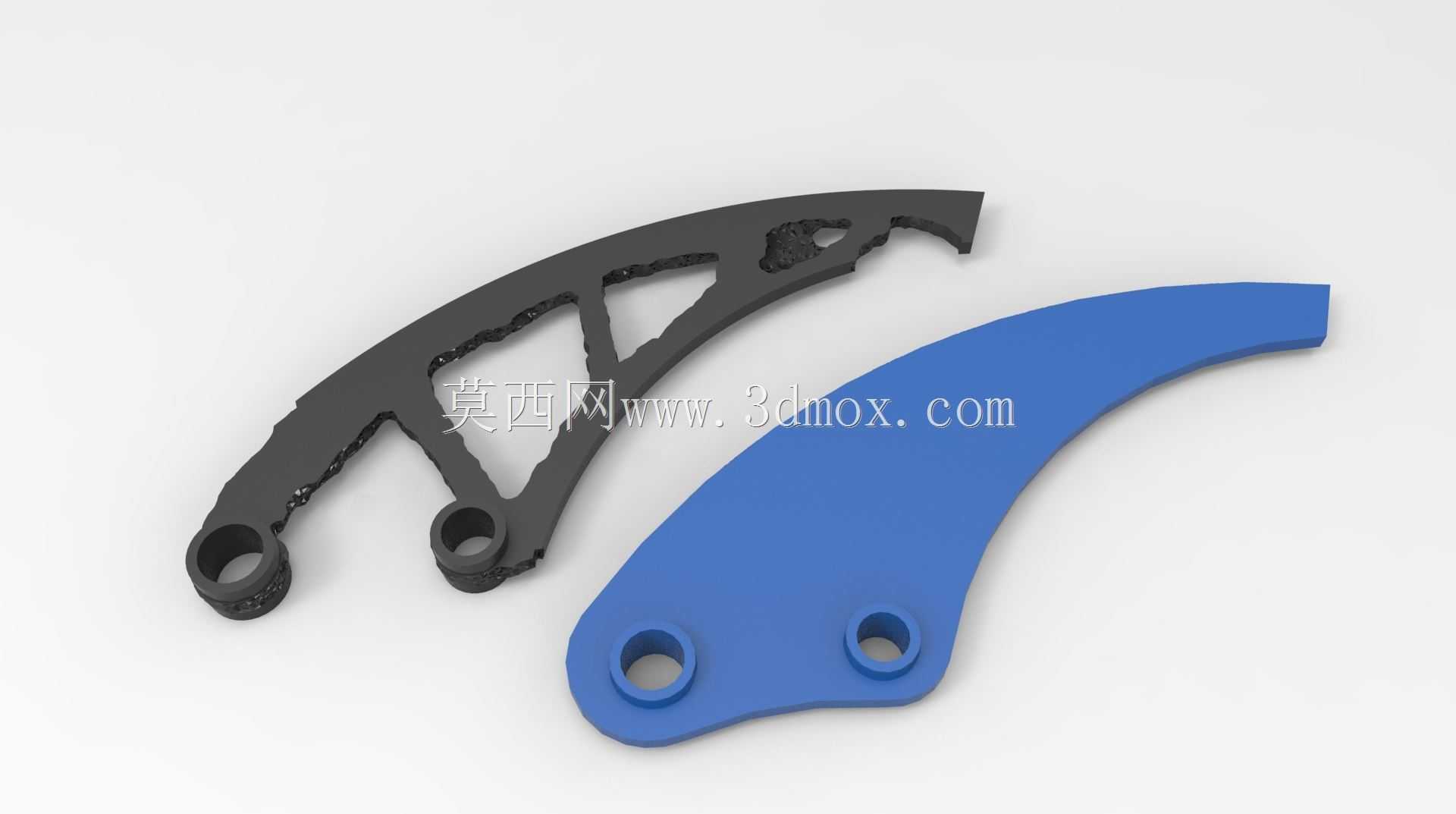

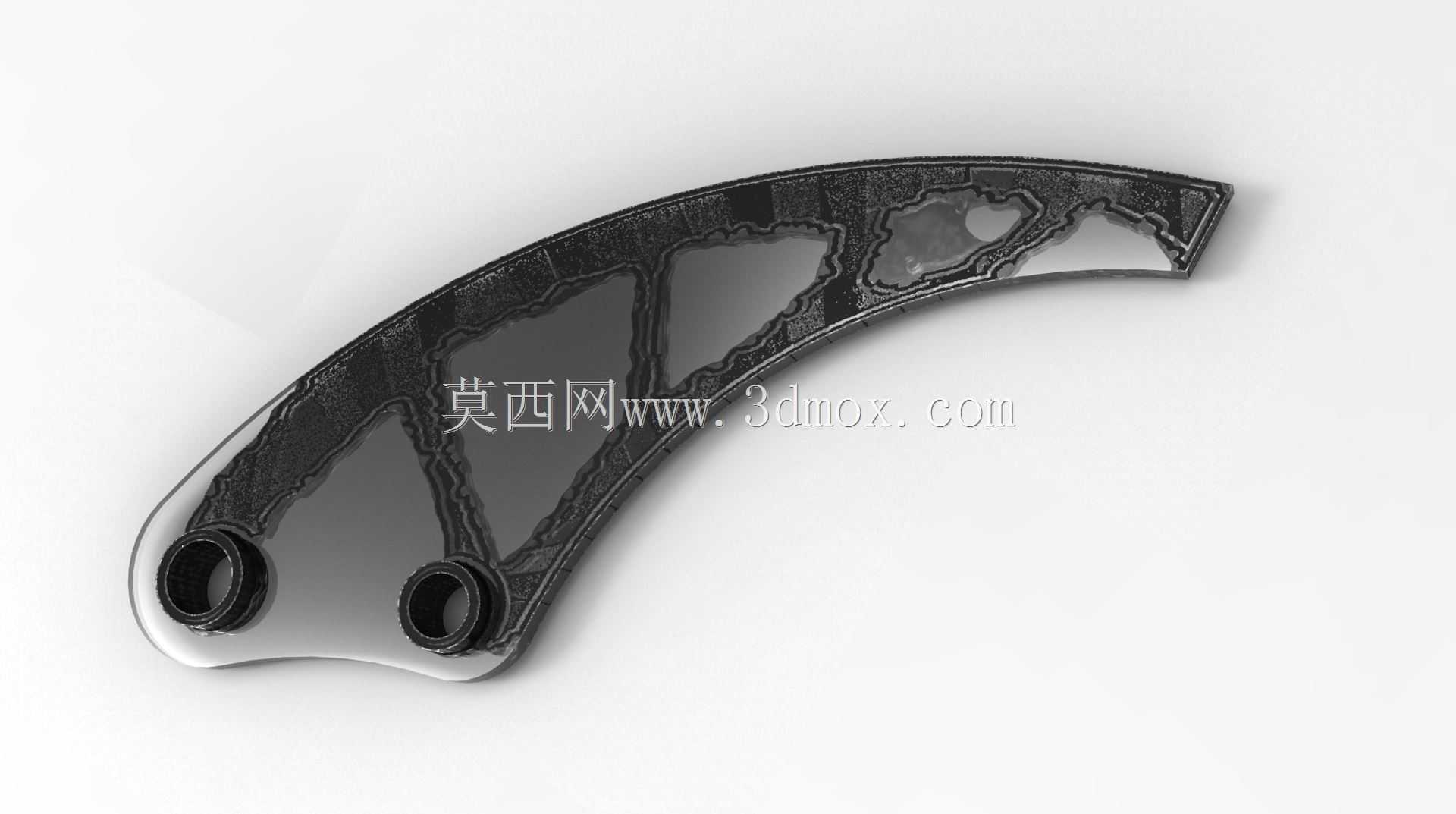

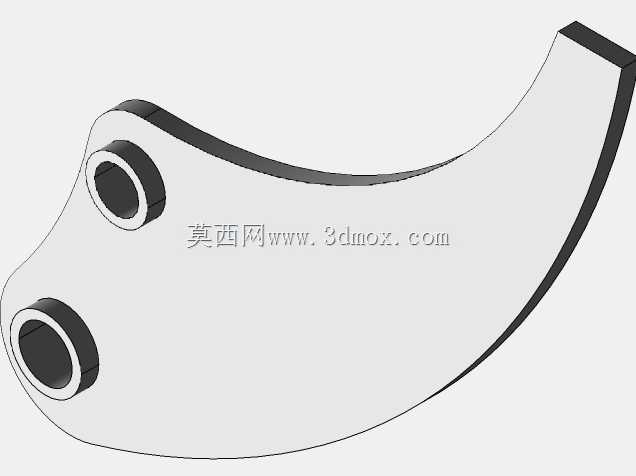

这类支架属于机械传动与连接系统里的受力承载构件，常见于需要往复摆动、传递拉压载荷的机构中，比如轻工设备的连杆传动单元、小型动力机具的操纵联动结构、自动化生产线的摆臂连接部位，实际工况下需要同时承受交变拉应力、瞬时冲击载荷以及安装面的剪切作用力，对结构的刚度和疲劳强度有明确要求。从结构设计逻辑来看，该支架经过拓扑优化处理，优化前的初始结构为完整的弧形实体板件，设计过程中先明确两个安装孔位的边界约束条件——两个带衬套安装位的孔中心距为固定安装尺寸，孔的内径适配标准圆柱销或连接螺栓的直径，孔位周边做了加厚凸台处理，避免螺栓预紧力造成局部应力集中，同时凸台高度预留了标准平垫圈的安装空间，保证连接副的锁紧可靠性。优化过程中以非安装区域的材料去除为核心目标，在保证整体刚度满足额定载荷下形变量不超过许用值的前提下，剔除了低应力区域的冗余材料，最终形成的镂空桁架式结构相比原始实体件重量降低近四成，同时应力分布更均匀，最大应力点集中在桁架筋与安装凸台的过渡位置，过渡处全部采用大圆角顺滑衔接，避免直角造成的应力突变，提升构件的抗疲劳寿命。从安装边界来看，支架整体为弧形轮廓，外弧面的曲率半径适配安装空间的避让要求，不会和周边摆动的相邻构件发生运动干涉，两个安装孔的端面平面度控制在安装公差范围内，保证连接后支架不会出现偏载，安装时两个孔位分别通过销轴与固定基座、活动摆臂连接，摆动过程中支架的运动轨迹完全在预设的空间范围内，镂空的筋条结构在摆动过程中不会剐蹭周边的管线或其他结构件。对比同工况下的传统实体支架，这种优化后的结构在材料成本控制、动态响应速度上都有明显优势，尤其是在高速往复摆动的工况下，更低的自重能够减小机构的运动惯量，降低驱动端的动力损耗，同时桁架式的结构也更便于日常检查，能够直观观察到筋条部位是否出现裂纹等疲劳损伤，不用拆解构件就能完成日常运维的外观检查。设计过程中还充分考虑了加工工艺性，不管是采用金属3D打印直接成型，还是采用铸造后机加工的工艺，结构的拔模角度、壁厚均匀性都满足工艺要求，不会出现壁厚突变造成的铸造缺陷，也不会出现3D打印过程中的悬垂结构需要额外添加支撑的问题，有效控制加工成本。两个安装孔的内孔预留了衬套压装的余量，实际使用时可以根据工况需求压装铜衬套或者自润滑衬套，降低孔位的磨损速率，延长构件的整体使用寿命，当衬套磨损到极限尺寸时，只需要更换衬套即可，不用整体更换支架，进一步降低设备的全生命周期维护成本。
