简易DIY连杆式机械调速执行机构

这款连杆式机械调速结构，常被应用在小型DIY实验设备、桌面级教学演示装置、小型非标传动试验台的转速调节环节，区别于电子调速的电控方案，纯机械结构的调速形式无需额外布设控制线路，在存在强电磁干扰、高湿粉尘的简易作业场景中，能保持稳定的调速动作输出，不会出现电控信号丢包、元器件老化失效的问题。从实际使用场景来看，这类结构也常被改装爱好者用于小型木质加工台钻、自制砂带机的转速匹配调节，通过改变传动端的有效作用半径，实现输入转速恒定状态下的输出转速线性调整，适配不同加工材质对切削线速度的要求。

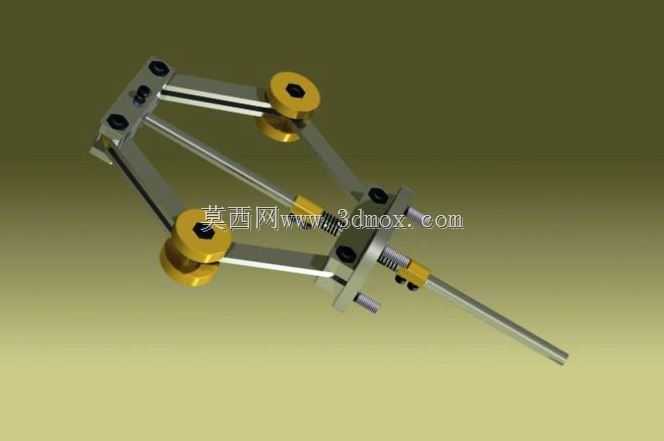

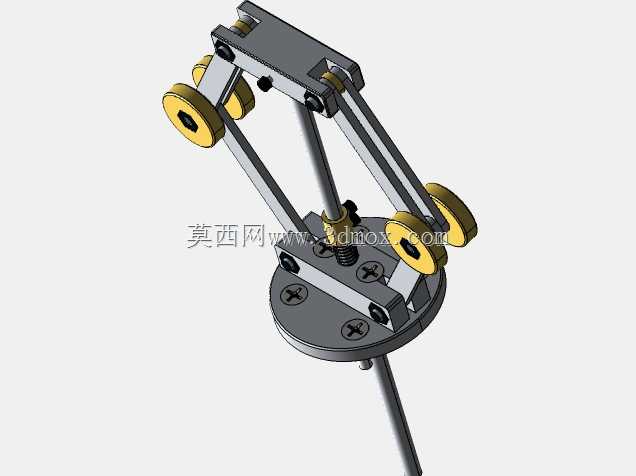

整个结构的核心功能逻辑，是通过对称布置的双组平行连杆，带动端部的两个带轮安装座沿径向同步滑移，改变带轮与传动带的接触工作直径，当滑移座向外侧移动时，传动带的包络直径增大，输出端转速随之降低；当滑移座向中心收拢时，传动带包络直径减小，输出端转速对应升高，整个调速过程中连杆始终保持平行状态，保证两个带轮的安装平面始终共面，避免传动带出现偏磨、掉带的问题。结构中部设置的弹簧预紧组件，能够在调速过程中自动补偿传动带的张紧力变化，无需额外增设张紧轮结构，当带轮径向位置改变导致传动带周长需求变化时，弹簧的伸缩量会自动匹配张紧力需求，保证传动过程中皮带不打滑，动力传递效率维持在稳定区间。端部伸出的调节杆是整个结构的操作输入端，杆身加工有细牙螺纹，与中心安装座的螺纹孔配合，旋转调节杆时即可推动滑移座沿导向杆做径向移动，细牙螺纹的导程设计为1mm，每旋转一圈调节杆，带轮的径向位移量为1mm，能够实现转速的精细化微调，调节到位后依靠螺纹副的自锁特性即可保持位置固定，无需额外设置锁止结构。

设计过程中，整个结构的安装基准为中心的矩形安装座，所有连杆、导向杆、调节杆的安装孔位均以该座的中心平面为基准对称加工，孔位的位置度公差控制在0.02mm以内，避免连杆运动过程中出现卡滞。两侧的导向杆采用光轴结构，与滑移座上的直线轴承配合，运动阻力小，径向间隙控制在0.01mm以内，保证滑移过程的平顺性，不会出现径向窜动导致的传动带跳动。端部的带轮安装位设计为标准的轴孔配合结构，孔径适配常用的6mm、8mm微型传动轴，能够直接匹配市面上常见的小型直流电机、气动马达的输出轴尺寸，无需额外加工转接轴。整个结构的安装边界尺寸控制较为紧凑，整体最大外轮廓在带轮完全张开状态下为180mm×120mm×60mm，中心安装座上预留有4个M4的安装螺孔，孔距为40mm×40mm，能够直接固定在标准的铝型材工作台面上，也可以通过转接板安装在各类自制设备的机架上，安装时需要保证调节杆的轴线与动力输入轴的轴线保持垂直，避免调节过程中出现附加弯矩，加速连杆铰接点的磨损。

从结构可靠性角度来看，所有连杆的铰接点均采用销轴加铜套的配合形式，铜套的自润滑特性能够减少长期往复运动带来的磨损，铰接点的配合间隙控制在0.005-0.01mm之间，既保证运动灵活，又不会出现过大的旷量导致调速精度下降。带轮的轮槽设计为适配圆皮带的V型槽结构，槽面做了滚花处理，增大与传动带的摩擦力，减少打滑概率。弹簧的选型经过刚度匹配，在整个调速行程内，弹簧的预紧力始终维持在5-8N区间，既能够保证传动带的张紧需求，又不会因为压力过大导致带轮轴承受力过载，延长轴承的使用寿命。在实际装配过程中，需要注意所有连杆的长度尺寸一致性，两组平行连杆的长度差需要控制在0.02mm以内，否则会导致两个带轮的安装平面出现偏斜，运行过程中传动带会持续向一侧偏移，加剧皮带磨损。这类纯机械调速结构没有复杂的电控元件，后期维护成本极低，仅需要定期在铰接点涂抹少量润滑脂，检查传动带的磨损情况即可，非常适合非专业设备改装、教学实验演示这类对成本敏感、维护条件有限的使用场景。
