气动式双输入多路信号切换复用装置

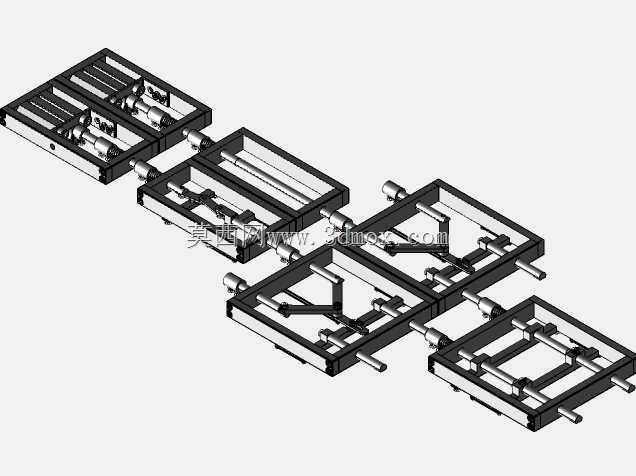

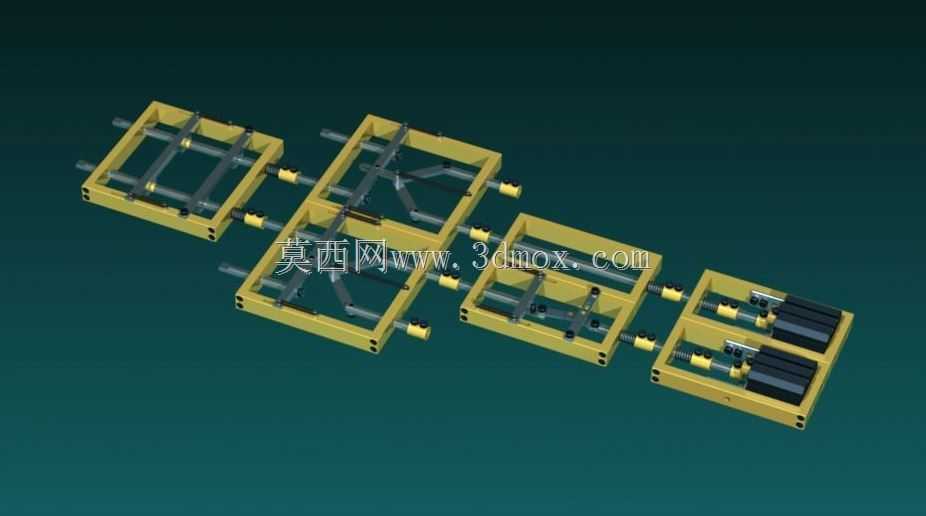

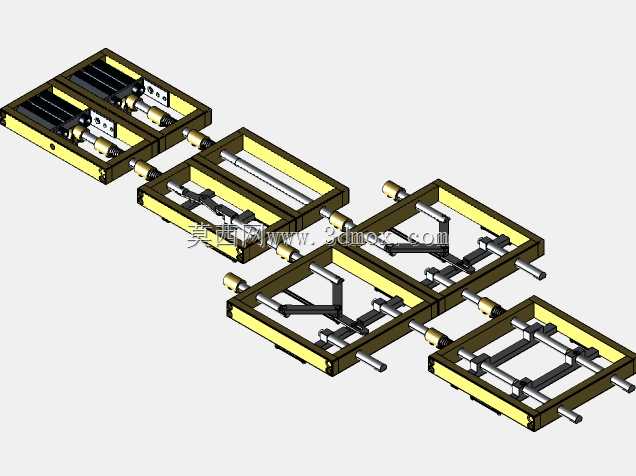

在自动化生产线的物料路径切换、流体介质分路输送、检测工位信号轮询采集这类场景里，单路输入输出的通路结构往往无法满足多工位并行作业的调度需求，传统电控式多路切换结构存在响应延迟、防爆场景适配性差的问题，这款机械式双输入多路复用装置，正是针对这类工况做的纯机械驱动通路切换方案。整套装置采用模块化框架拼接结构，四个独立的通路单元通过同轴传动轴串联排布，每个单元的框架采用标准型材焊接成型，框架内部预留了栅板滑动的导向槽位，导向槽的公差控制在H7级别，保证栅板往复滑动时无卡滞、无偏磨，相邻两个通路单元之间通过定位销和连接法兰做刚性固定，同轴度误差控制在0.02mm以内，避免传动轴转动时出现别劲的情况。装置的驱动端配置了两组独立的气动执行器，分别对应通路选通的两个控制维度，其中一组执行器驱动或栅极做轴向位移，实现输入通路的通断控制，另一组执行器驱动和栅极做周向转动，配合不同位置的定位卡槽实现输出通路的选通，两个执行器的动作通过机械联锁结构做互锁，避免两个维度同时动作导致通路错位，从机械结构上杜绝误动作的可能。从安装边界来看，整套装置的总长度根据通路数量可做灵活拓展，单组通路单元的截面尺寸控制在400mm*300mm范围内，安装时可通过框架底部的四个M12螺栓孔直接固定在设备安装基座上，不需要额外做转接支架，传动轴的输入端预留了标准键槽，可根据实际工况需求额外配装手动操作手柄，在气源故障的应急场景下可实现手动切换通路。在功能实现逻辑上，双输入通路可同时接入两路不同的介质或检测信号，通过SEL选择端的气动执行器动作，可将任意一路输入信号切换到指定的输出通路，也可实现两路输入同时导通到不同输出端的并行传输模式，栅板与框架之间采用聚四氟乙烯密封件做间隙密封，在低压气体、液体输送场景下可保证通路切换过程中的泄漏量控制在允许范围内，针对固体物料输送场景，可将密封件更换为耐磨尼龙材质，适配颗粒状物料的分路输送需求。设计过程中特意将所有滑动摩擦面都做了渗氮处理，表面硬度达到HRC55以上，可承受长期往复动作的磨损，气动执行器的安装位置做了下沉式设计，避免装置运行过程中执行器与周边设备发生干涉，每个通路单元的侧面都预留了传感器安装位，可加装位置检测开关反馈当前通路的选通状态，方便接入整套设备的控制系统做状态监控。不同于集成式的多路阀结构，这种模块化拼接的复用装置可根据实际需要的通路数量灵活增减单元，不需要重新开模制作整体壳体，维护时只需要拆解故障对应的单元即可，不需要拆解整套装置，大幅降低了后期维护的成本和停机时间，在化工防爆生产场景、轻工食品包装线的物料分路、实验室检测设备的样液切换这类场景下，这种纯机械驱动的结构不需要做防爆处理，相比电控切换结构的适配性更强，同时气动驱动的响应速度可达到0.5s以内，完全能满足常规自动化生产线的节拍要求。
