气动式机械逻辑门控D锁存移位寄存装置

在纯气动控制的工业生产线场景中，电控元件往往受限于防爆、强电磁干扰等工况无法稳定部署，这类纯机械逻辑构成的移位寄存装置就成为气动顺序控制回路里的核心逻辑单元，无需接入电信号即可完成信号的锁存、移位传递，常见于化工产线的气动联锁回路、易燃易爆车间的工件移位计数、无电源野外施工设备的顺序动作控制等场景，完全依靠气动与机械结构完成逻辑运算，规避了电控元件在特殊工况下的失效风险。

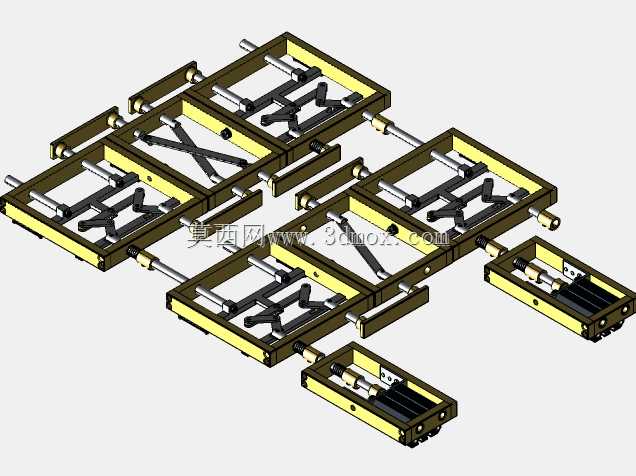

这套装置的核心功能是实现气动逻辑信号的锁存与移位输出，整套结构集成了4组与非逻辑机械阀组、2条闭环反馈回路以及2组直线气动执行组件，当启用脉冲气信号输入时，输入端的逻辑状态会被机械结构锁定，直接传递到两个输出端作为Q和Q非的逻辑信号输出，和电控D锁存器的逻辑真值表完全对应，可直接替代电控逻辑元件接入纯气动控制回路，完成信号的保持、移位功能，多组级联后还可搭建多位的移位寄存回路，实现长流程的气动顺序动作控制。

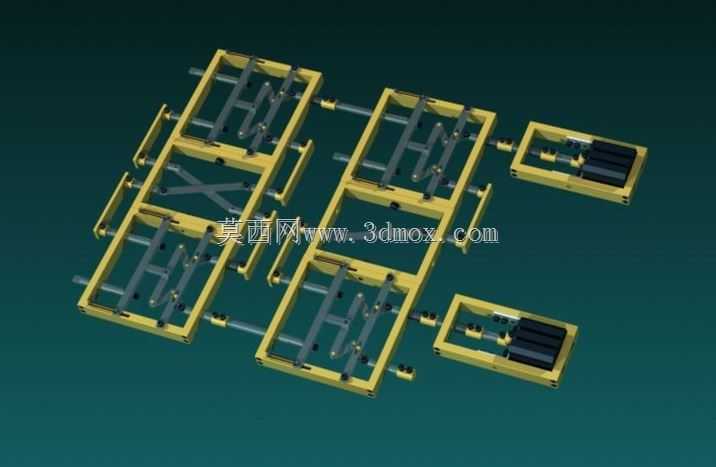

从设计思路来看，整套结构采用模块化框架布局，将逻辑阀组、执行组件、反馈气路全部集成在统一的铝型材拼接框架上，每个逻辑单元的安装位都预留了标准的气路接口，安装时无需额外定制转接件，可直接通过快插接头连接标准气动软管。框架采用对称式布局，左右两侧的单元结构完全一致，既可以单组独立使用完成单路信号锁存，也可以多组拼接扩展为多位寄存单元，适配不同规模的气动控制回路需求。

结构设计上，所有滑动配合面都采用了自润滑耐磨衬套，执行组件的活塞杆做了硬质氧化处理，长期往复动作下的磨损量控制在工业允许范围内，反馈回路采用刚性机械联动配合气路通断实现状态锁定，避免了纯气路反馈的信号延迟问题，锁存动作的响应延迟控制在10毫秒以内，完全满足工业气动回路的响应速度要求。

安装边界方面，单组标准单元的框架宽度为320mm，长度为480mm，整体高度为110mm，底部预留了4个M8的安装固定孔，孔位间距符合通用工业铝型材的安装标准，可直接固定在欧标4040铝型材机架上，安装时需要预留前后各100mm的气路布线空间，左右两侧预留50mm的操作维护空间，执行组件的动作行程为80mm，动作范围内无其他结构干涉，安装时需确认动作行程范围内无管线、其他部件阻挡，避免动作卡滞。

实际应用中，这套装置可直接接入车间现有压缩空气气源，工作气压范围为0.4MPa-0.8MPa，和常规气动元件的工作气压范围完全匹配，无需额外配置调压元件，气路接口采用通用的G1/8螺纹，可直接对接标准气动接头。在多工位工件移位的气动产线上，多组该装置级联后，可实现工件到位信号的逐位传递，配合气缸完成工件的步进移位，全程无需电气元件参与，在粉尘、潮湿、强电磁干扰的工况下也能长期稳定运行，相比电控逻辑方案，后期维护成本更低，故障排查也更直观，通过观察机械结构的动作状态即可快速判断逻辑回路的故障点，无需借助电路检测工具。

结构细节上，每个逻辑阀组的阀芯都采用了锥面密封结构，密封件采用耐油丁腈橡胶，长期使用下的内泄漏量符合气动元件的行业标准，反馈回路的联动拨片采用弹簧复位结构，失压状态下会自动回到初始位，避免装置停气后出现逻辑状态混乱，重新供气后可直接复位到初始状态，无需人工手动复位，适配工业现场的连续生产需求。
