紧凑型机械逻辑门气动执行机构

　　在工业自动化气动逻辑控制回路中，这类集成式气动执行机构常被部署在空间受限的逻辑阀组安装位，替代分散布置的独立气缸与传动附件，完成机械逻辑门的触发、锁止与位态切换动作，常见于小型自动化专机的逻辑联锁单元、工装夹具的顺序动作控制模块、小型物料分拣机构的位态切换工位，不需要额外搭配复杂的外置传动支架，就能把气缸的直线推力转化为逻辑门的精准位移输出。

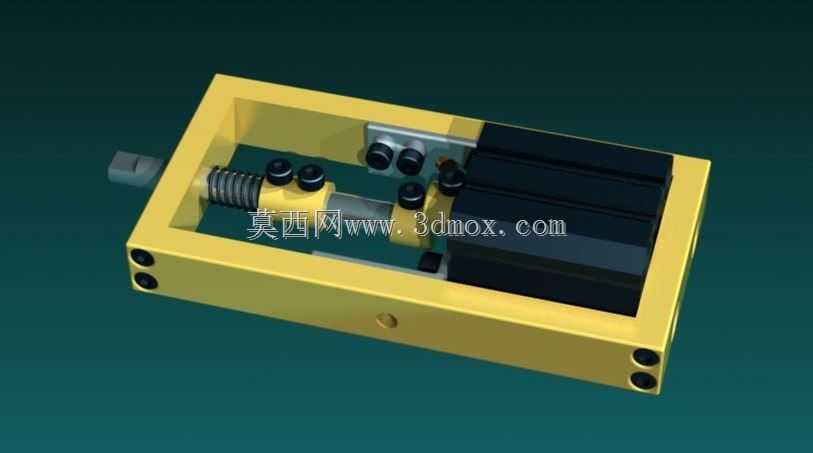

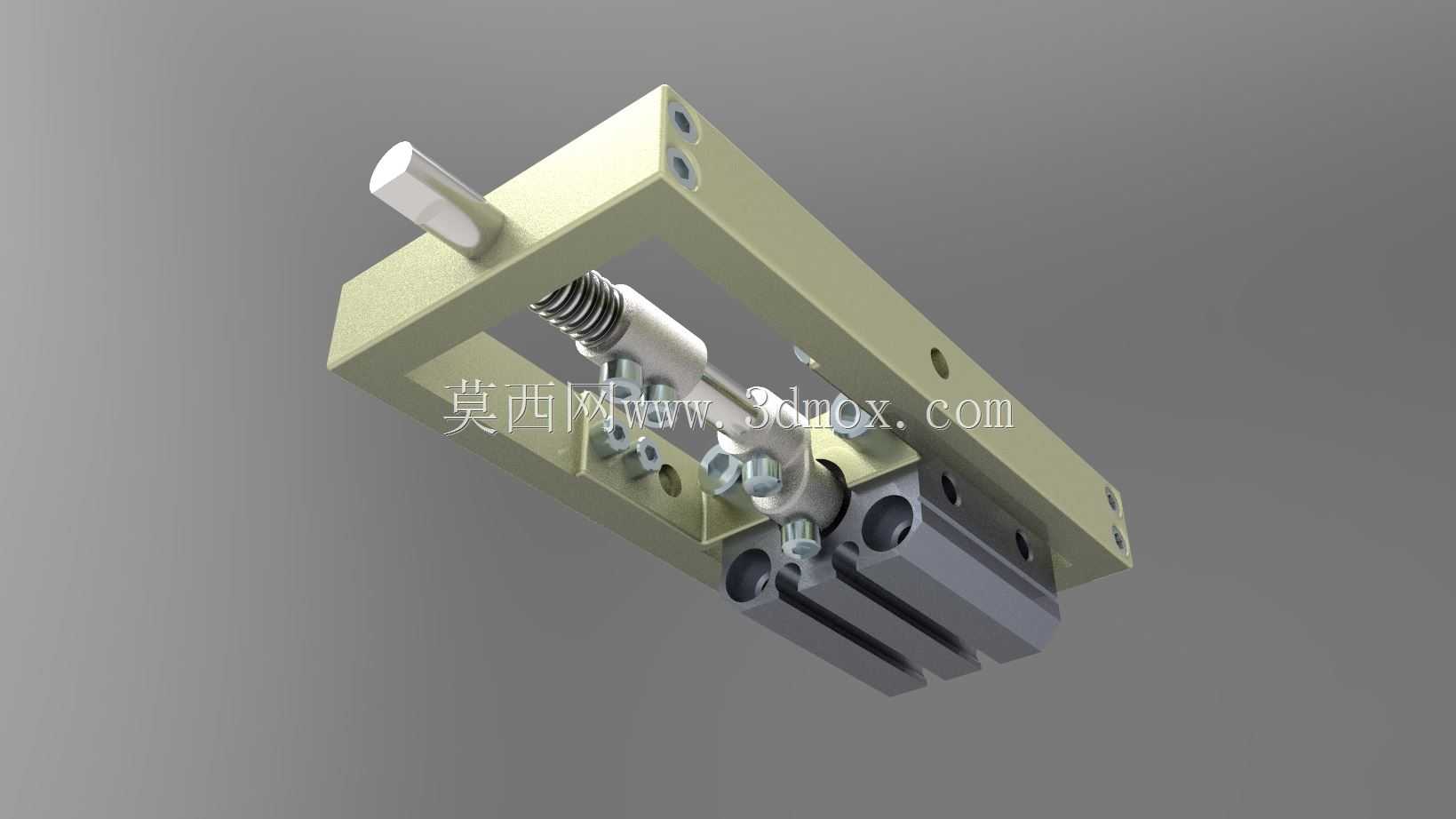

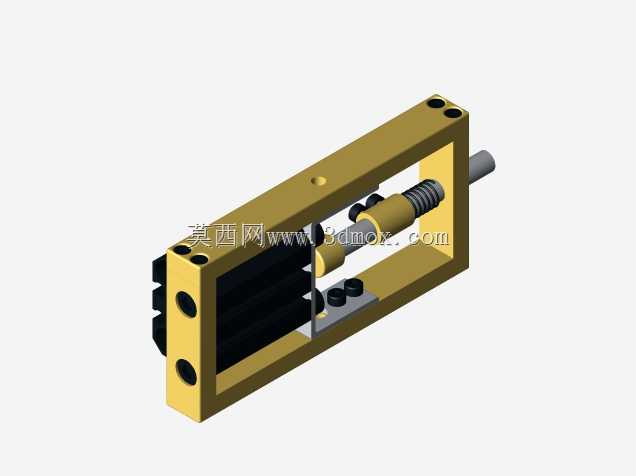

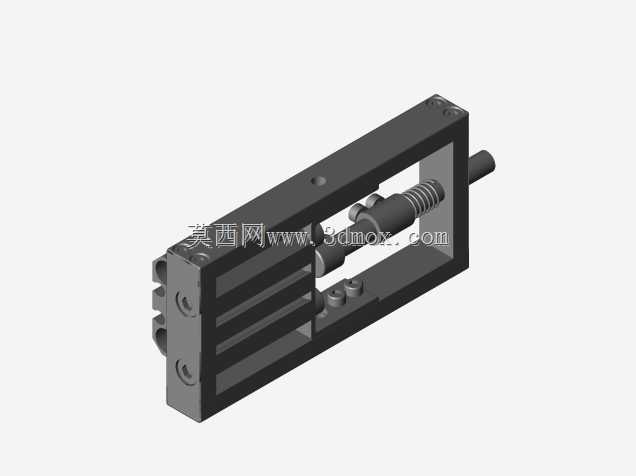

　　整个执行机构采用框架式集成壳体设计，将驱动气缸、复位弹簧、调节顶丝、传动导杆全部整合在一体式金属框架内部，框架本身同时承担安装基座、传动导向、部件防护三重作用，不需要额外设计加工安装支架，直接通过框架本体上预留的沉头安装孔就能完成整组机构的固定，大幅减少现场安装的配做工作量。驱动端选用紧凑型气缸作为动力源，缸体完全嵌入框架内部的安装槽位，气缸活塞杆直接与传动滑块刚性连接，省去了中间的联轴器类转接零件，传动路径上的间隙被压缩到极低水平，动作响应延迟可以控制在毫秒级，完全匹配气动逻辑回路的高速响应需求。

　　复位组件采用对称布置的圆柱螺旋压缩弹簧，安装在传动滑块与框架端盖之间的导向杆上，当气缸泄压时，弹簧力会推动传动滑块快速回到初始位态，不需要额外配置复位气路，单路供气就能完成伸出、复位的完整动作循环，简化了外围气路的布线复杂度。传动滑块上设置了多组可调节的限位顶丝，能够根据逻辑门的实际触发行程微调滑块的有效伸出距离，适配不同行程规格的逻辑门触发需求，调整时只需要转动顶丝上的锁紧螺母就能完成行程标定，不需要拆解整组机构。

　　从安装边界来看，整组机构的外形为规整的长方体结构，所有突出部件都不超出框架的外轮廓平面，安装时不需要预留额外的部件避让空间，相邻安装的阀组或者机构可以紧贴框架侧面布置，极大提升了阀岛或者控制箱内部的空间利用率。框架两侧预留的安装孔为标准沉头孔，适配常规的内六角圆柱头螺钉安装，孔位间距符合通用气动元件的安装孔距规范，可以直接替换同规格的传统分体式执行组件，不需要修改原有安装板的孔位设计。

　　在实际运行过程中，集成式的壳体结构可以有效阻挡车间环境中的切削粉尘、冷却液雾气进入传动副内部，相比外露式的气缸传动结构，这类封闭结构的维护周期可以延长两到三倍，日常维护只需要定期在框架侧面预留的注油孔注入少量润滑脂，就能保证导杆与滑块的长期顺畅运行。传动滑块的输出端设置有标准的连接螺孔，可以直接连接逻辑门的触发拨杆或者锁止销，也可以根据实际需求加装不同形式的执行接头，适配拨叉式、顶针式、锁扣式等多种形式的机械逻辑门接口。

　　设计过程中优先考虑了气动回路的动作可靠性，气缸的进气接口直接开设在框架的侧端面上，气管接入后不会与其他部件产生干涉，气路密封采用内置式O型圈结构，避免了外接接头带来的泄漏风险。弹簧的选型经过严格的推力匹配计算，复位推力既可以克服滑块与导杆之间的摩擦阻力，又不会与气缸的伸出推力产生过大的抗力损耗，保证气缸输出推力的有效利用率维持在较高水平。整个机构的所有运动部件都做了限位防护，不存在部件脱出的风险，即使在气缸带压异常动作的情况下，滑块的行程也会被框架的内置限位台阶限制，不会出现超行程损坏逻辑门的情况。
