双输入双输出机械或非门逻辑演示机构

这套机械逻辑机构的核心应用场景，是面向机械逻辑控制教学演示、纯机械逻辑控制回路的原理验证场景，在无电控元件的纯机械自动化设备中，这类机构可以替代基础逻辑电路完成信号的逻辑判断与输出，尤其适用于强电磁干扰、高温高湿等电子元件无法稳定工作的特殊工况，比如矿山井下的纯机械联锁控制、高温锻造设备的安全联锁回路，都能看到这类机械逻辑构件的实际应用。

从实际用途来看，这套机构实现的是机械层面的或非逻辑运算，也就是两个输入轴端任意一个存在触发位移时，对应的输出端都会保持锁止状态，只有当两个输入轴端都处于未触发的初始位置时，输出端才会产生对应的动作输出，这种逻辑特性非常适合做设备的安全联锁回路——比如设备的两个安全防护门只要有一个未关闭到位，设备的启动触发端就会被机构锁止，无法完成启动动作，只有两个防护门全部关闭到位，启动端才能解锁触发，相比电控联锁，纯机械结构不存在信号干扰、触点氧化失效的问题，可靠性在极端工况下更有保障。

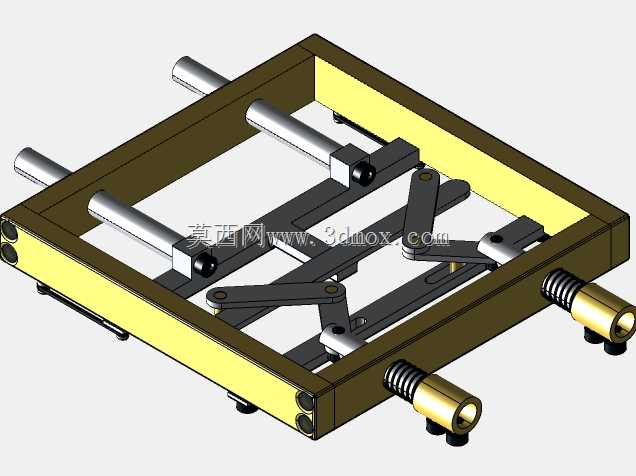

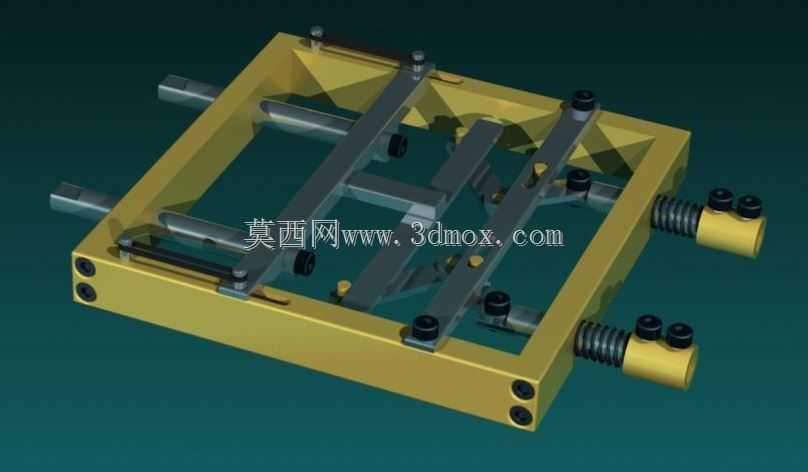

在功能特性上，整套机构采用框架式安装基体，所有滑动、转动构件都集成在方形框架内部，输入触发端分布在框架的两个相邻侧边，每个输入轴都配套了复位弹簧结构，触发外力撤销后，输入轴会自动回到初始位置，避免逻辑状态错乱。机构内部的传动连杆采用交叉铰接布局，通过连杆的位置互锁实现逻辑判断，没有额外的弹性锁止零件，所有逻辑判断都通过刚性构件的位置干涉实现，长期运行不会出现弹簧疲劳导致的逻辑失效问题。输出端同样分布在框架侧边，和输入端保持对应布局，输出行程和输入触发行程保持固定比例，不需要额外的行程放大或者缩小结构，直接对接后续的机械触发构件即可。

设计思路上，这套机构优先考虑了逻辑状态的唯一性，也就是任意输入组合下，机构都不会出现卡滞或者双输出的不确定状态，所有铰接点的转动副都预留了合理的配合间隙，避免加工误差导致的机构卡死，同时连杆的铰接位置经过反复校验，确保输入触发过程中连杆不会出现死点位置，整个动作行程的阻力保持均匀，不需要过大的触发力就能完成逻辑状态切换。框架基体上的所有安装孔位都采用统一的孔距标准，既可以单独安装使用，也可以多组相同的逻辑机构拼接组合，实现更复杂的组合逻辑控制，比如多输入的与或非组合逻辑，只需要将前一级的输出端对接后一级的输入端即可，不需要额外设计转接构件。

从外形尺寸与安装边界来看，整套机构的外轮廓为规整的方形结构，所有突出构件的最大外伸长度不超过框架侧边厚度的两倍，安装时只需要在安装平面上预留对应框架外形的方形安装空间，不需要额外预留侧面的操作避让空间，因为所有输入触发动作都是沿垂直于框架侧边的方向直线运动，输出动作同样是沿侧边垂直方向直线运动，安装固定孔位分布在框架的四个角位置，采用沉头孔设计，固定螺栓的头部不会突出框架表面，不会和内部运动的连杆产生干涉。机构的整体厚度控制在较小范围内，适合在设备的控制柜内部、设备侧壁的夹层空间内安装，不会占用过多的设备内部空间，输入触发端的触发行程为固定值，对接外部触发构件时只需要保证触发件的位移量匹配行程即可，不需要额外调整触发位置。

在实际选型适配时，这套机构的所有运动构件都采用耐磨金属材质，铰接点的转动副可以根据使用场景选择铜套或者轴承配合，高频率动作场景下采用轴承配合可以大幅降低磨损，延长机构的维护周期，低频率动作的安全联锁场景下采用铜套配合就可以满足使用需求，同时降低制造成本。框架基体既可以采用整块板材铣削加工，也可以采用型材拼接加工，不同加工方式下的安装孔位保持统一标准，互换性较强，不需要针对不同加工工艺调整对接构件的尺寸。
