纯机械结构异或逻辑运算执行装置

在纯机械控制的自动化产线、无供电环境的逻辑联锁保护场景、防爆工况下的逻辑判断单元中，电子逻辑元件往往受限于供电条件、防爆要求、抗干扰能力无法稳定工作，这类纯机械结构的异或逻辑执行装置，就能完全依靠机械结构的位移传递完成异或逻辑运算，不需要任何电气元件参与，从根源上规避了电气元件在特殊工况下的失效风险。

这套装置的核心功能是实现双输入信号的异或逻辑判断，也就是当两个输入轴的位移状态不一致时，输出端会产生对应的位移输出；当两个输入轴的位移状态完全一致时，输出端保持原位无动作。实际应用中可以直接接入机械联锁回路，比如双操作位的安全防护联锁、双通道的机械动作互锁、极端环境下的机械逻辑控制回路，不需要额外的信号转换环节，输入轴的直线位移可以直接对接现场的推杆、凸轮、撞块等机械触发元件，输出端的位移可以直接驱动气阀换向杆、机械锁止销、行程触发撞块，整个逻辑判断过程完全通过机械构件的运动完成，响应延迟完全取决于构件的运动速度，不存在电子元件的信号延迟与干扰问题。

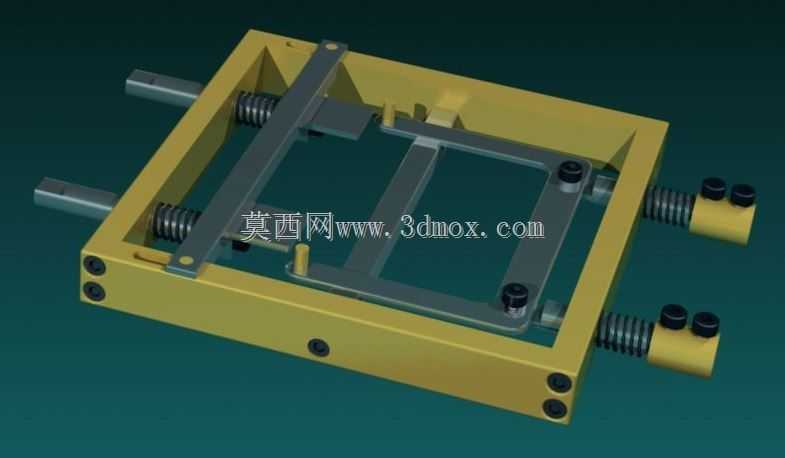

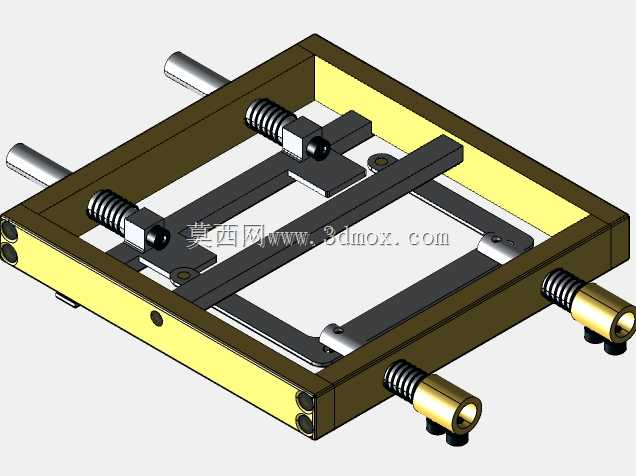

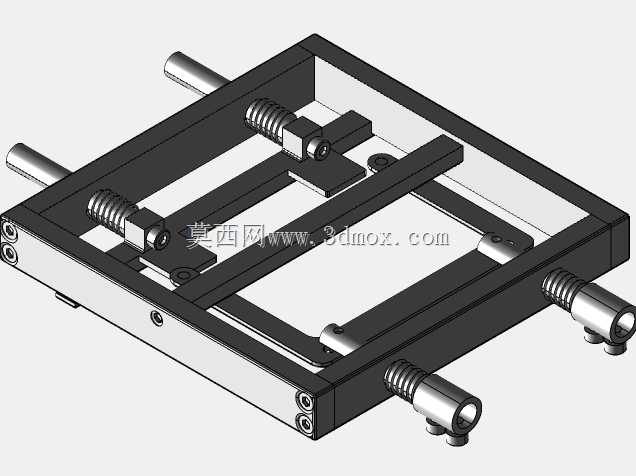

从结构设计思路来看，这套装置采用框架式承载基体，整体为方形箱式结构，四个侧边预留输入轴的穿装孔位，输入轴采用光轴搭配复位压簧的结构，每个输入轴在框架内部都连接对应的摆杆传动件，两个摆杆通过中间的铰接框架实现运动的耦合与解耦：当单侧输入轴被推入时，摆杆会推动中间铰接框架产生横向位移，带动输出端产生动作；当两侧输入轴同时被推入时，两个摆杆的推力会在铰接框架处相互抵消，框架保持原位，输出端无动作；当两侧输入轴都未被推入时，复位压簧会将所有构件推回初始位置，输出端同样保持原位，完全匹配异或逻辑的真值表要求。所有铰接位置都采用小直径圆柱销配合，转动副的间隙控制在0.02mm以内，避免传动过程中的空程误差导致逻辑判断失效，复位压簧的预紧力经过匹配计算，既能保证无触发时构件可靠复位，又不会让输入触发力过大，适配现场常规的机械触发力度要求。

安装边界方面，这套装置的整体外轮廓为规整的方形结构，四个边角预留沉头安装孔，可以直接通过螺栓固定在安装基板上，不需要额外的定制安装支架。输入轴的伸出长度预留了足够的调节余量，现场安装时可以根据触发撞块的实际位置裁切轴端长度，或者加装延长套，适配不同的触发距离要求。输出端的动作行程与输入轴的推入行程为1:1对应，选型时可以根据现场需要的输出位移量，选择对应输入行程的规格，不需要额外增加行程放大或者缩小的传动结构。框架内部的所有传动构件都处于封闭的框架空间内，外部的粉尘、碎屑不会直接进入铰接转动位置，常规工业环境下不需要额外加装防尘护罩，维护时只需要定期在铰接点滴注润滑油即可，没有易损的电子元件，整体使用寿命远高于同功能的电气逻辑组件。

在实际的结构选型适配中，这类机械逻辑装置可以直接替代由行程开关、继电器组成的电气异或逻辑回路，在有防爆要求的化工产线、井下设备、强电磁干扰的焊接工位场景中，不会因为电磁干扰出现逻辑误判，也不会因为电火花产生安全隐患。设计建模时所有构件的尺寸都遵循机械设计的公差配合标准，轴与孔的配合采用H7/g6间隙配合，保证运动顺畅无卡滞，框架的板材厚度根据输入力的大小做了强度校核，满负载触发时框架的形变量小于0.01mm，不会因为结构变形导致传动卡滞或者逻辑失效。
