普卢默块静力学变形仿真分析模型

项目分类:机械图纸 发布时间:2021-11-01 ID:350850
  • 普卢默块静力学变形仿真分析模型
  • 普卢默块静力学变形仿真分析模型
  • 普卢默块静力学变形仿真分析模型
  • 普卢默块静力学变形仿真分析模型
  • 普卢默块静力学变形仿真分析模型

普卢默块作为轴系支撑类核心承载构件,在各类旋转传动设备中应用广泛,从矿山输送设备的重载辊道支撑,到中小型工业泵、风机的轴承定位安装,再到机床主轴端部的辅助支撑点位,都能见到这类构件的身影。它的核心作用是为滚动轴承提供稳定的安装定位基准,同时将轴系运行过程中产生的径向、轴向载荷均匀传递到设备基座上,避免轴承外圈出现蠕变、偏载,进而延长整套轴系的无故障运行周期。

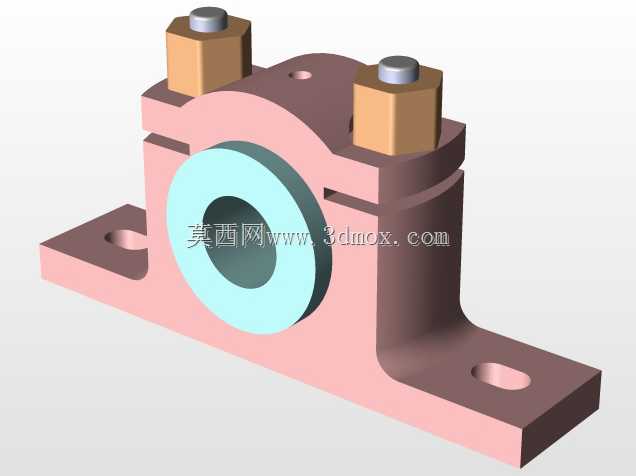

从结构设计逻辑来看,这款普卢默块采用上下分体式的安装基座思路,底座部分设置两个沉头安装孔,用于通过螺栓将整个构件紧固在设备安装基面,孔位的沉头设计可以让螺栓头部完全没入构件表面,避免突出部分干涉周边管线或者其他装配部件;上部的两个带孔凸台是用于安装轴承端盖或者上压盖的连接点位,通过螺栓锁紧后可以将轴承外圈完全约束在半圆形的安装型腔内部,型腔的圆弧面加工精度直接决定了轴承外圈的配合贴合度,设计时需要严格控制圆弧的圆度、同轴度公差,避免装配后轴承外圈出现局部应力集中。中间的下凹圆弧型腔是轴承的核心安装位,型腔直径与所选轴承的外圈外径采用过渡配合,既保证装配时轴承可以顺利压入,又能在运行时限制轴承外圈的周向转动。

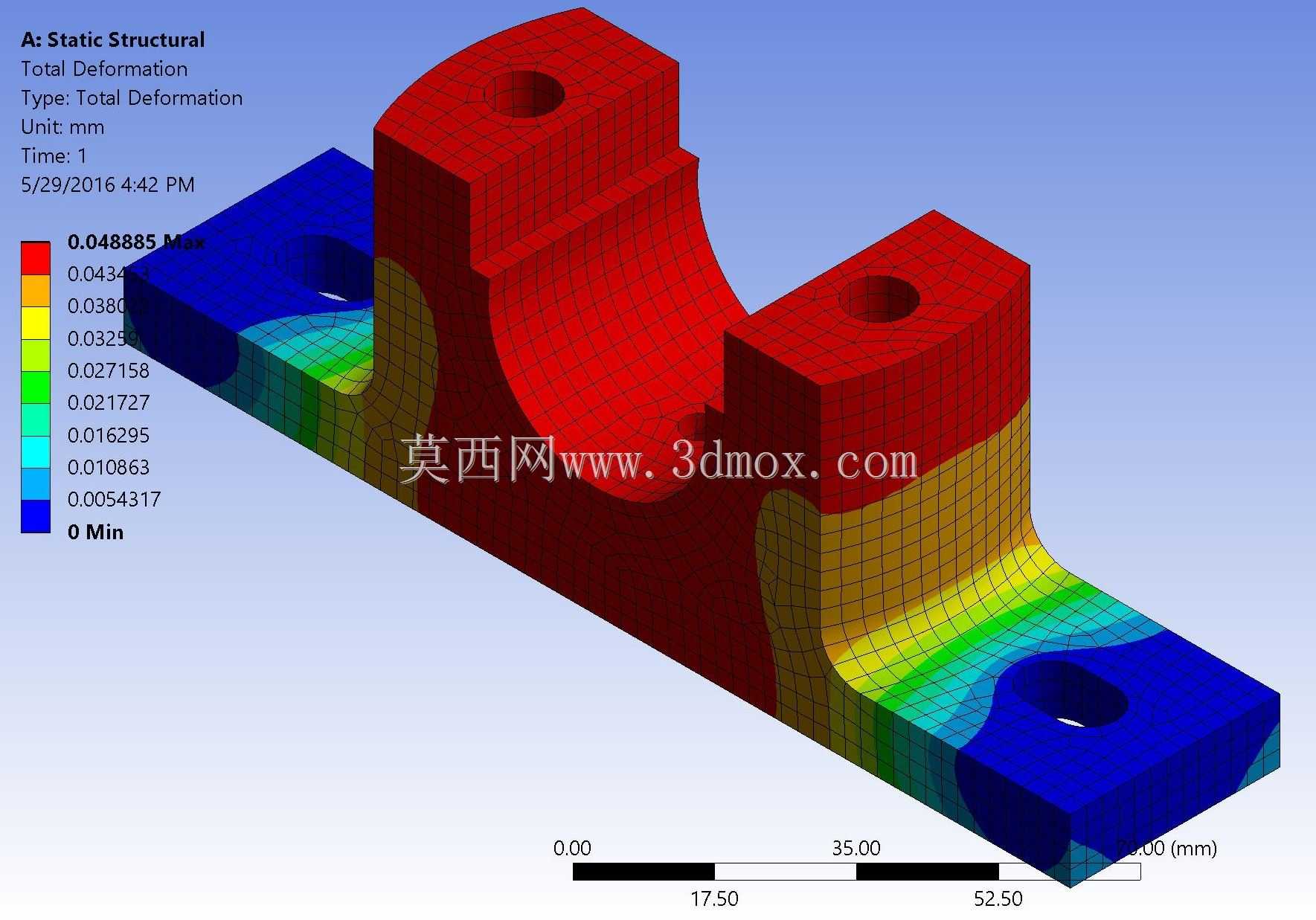

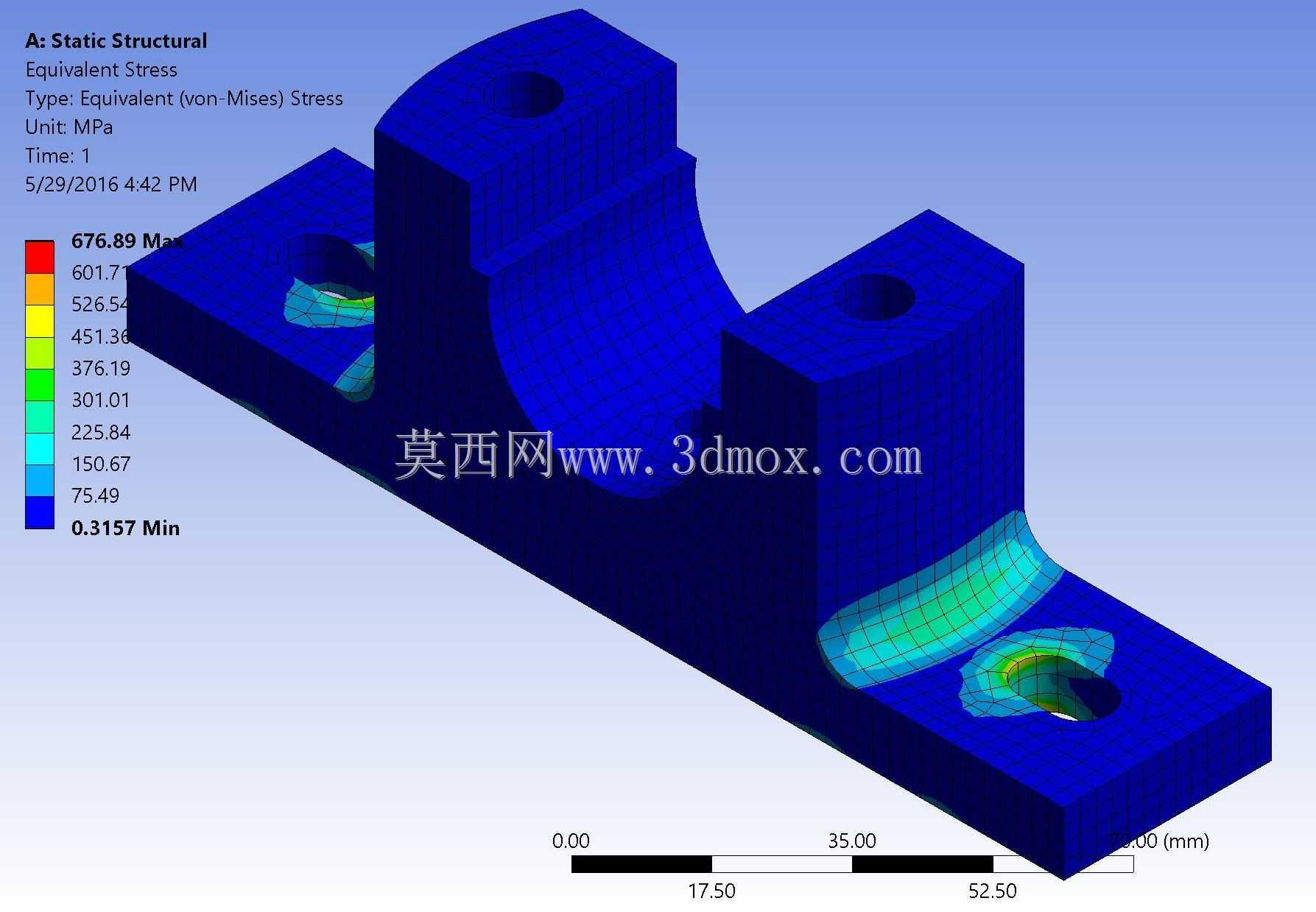

从仿真分析的结果来看,整体变形量的分布完全符合这类构件的受力特征:上部两个安装凸台以及中间圆弧型腔的上半区域变形量最大,这是因为轴系加载后,轴承载荷直接作用在型腔内壁,载荷通过型腔壁传递到上部凸台位置,而底座安装孔周边因为有螺栓紧固约束,变形量最小,变形从上部承载区到底座安装区呈现梯度递减的分布规律,过渡圆角位置的变形过渡平滑,说明设计时预留的圆角半径有效避免了应力突变的问题。这类仿真分析的核心价值,是在开模或者机加工之前,提前预判构件在额定载荷下的变形量是否在允许范围内,比如如果型腔位置的变形量过大,会导致轴承外圈被挤压变形,进而造成轴承滚动体卡滞、温升过快的问题;如果安装凸台位置变形过大,会导致端盖连接螺栓出现疲劳松动,影响轴系的密封效果。

在实际选型应用时,首先要明确安装边界:底座的两个安装孔中心距需要和设备基座上的预留螺纹孔位完全匹配,安装基面的平面度需要控制在每100mm长度0.02mm以内,避免装配时基座面不平导致普卢默块底座出现附加安装应力;其次要匹配承载能力,根据轴系的最大径向载荷、运行转速选择对应尺寸的普卢默块,不能仅凭轴径大小直接选型,比如同样适配50mm轴径的普卢默块,重载工况下需要选择底座厚度更大、加强筋结构更宽的型号,轻载高速工况下则可以选择轻量化结构的型号,降低整体运动部件的惯量。另外,这类构件的安装型腔中心线与底座安装面的平行度公差是关键形位公差,设计建模时需要重点标注,平行度超差会导致轴系安装后出现别劲现象,运行时振动值超标,严重时甚至会出现轴断裂的故障。

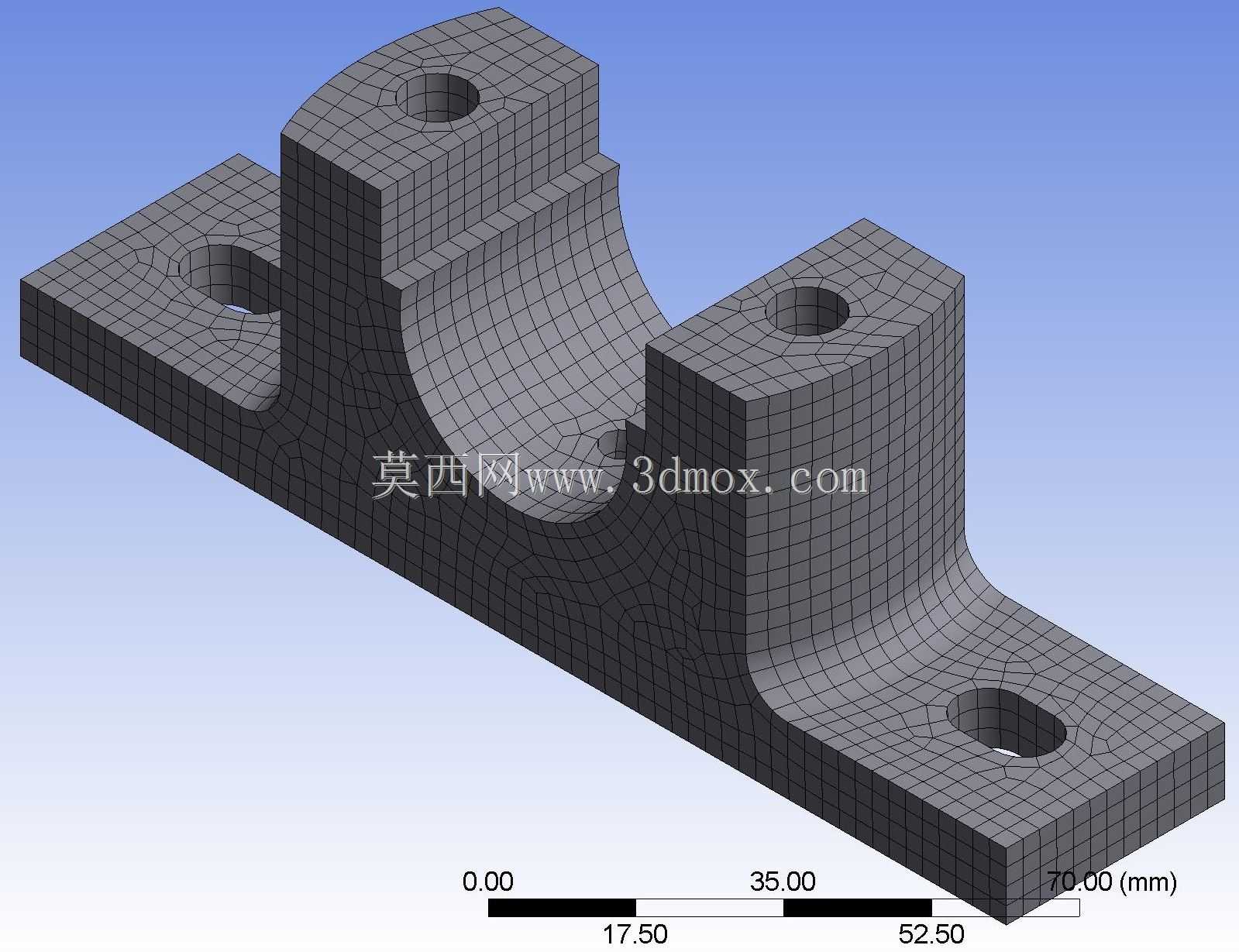

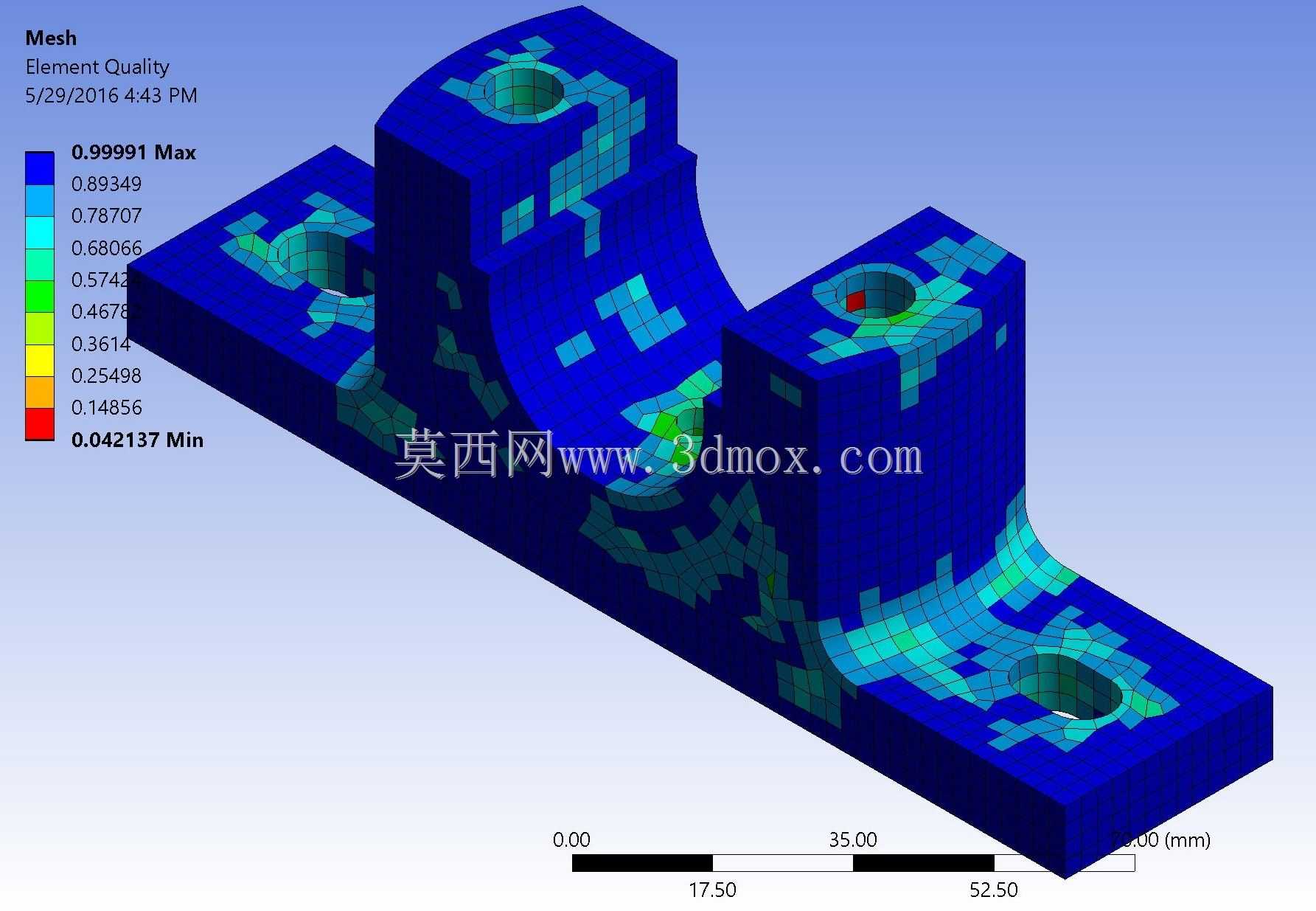

从建模细节来看,这款模型完整还原了普卢默块的所有工艺特征,包括安装孔的倒角、型腔与安装面之间的过渡圆角、凸台根部的加强结构,没有出现工艺缺失的理想化结构,仿真时的网格划分在过渡圆角、孔位周边做了局部加密,保证了应力计算结果的准确性,能够直接用于后续的结构优化参考,比如根据变形云图的结果,可以在变形量较大的上部凸台外侧增加小尺寸的加强筋,在不明显增加构件重量的前提下提升整体刚度,也可以对变形量极小的底座非配合区域做轻量化挖槽处理,降低材料成本。
