壁挂式吊钩结构有限元分析模型

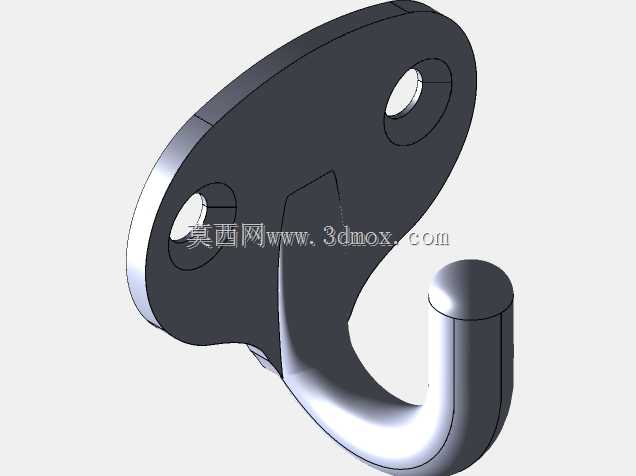

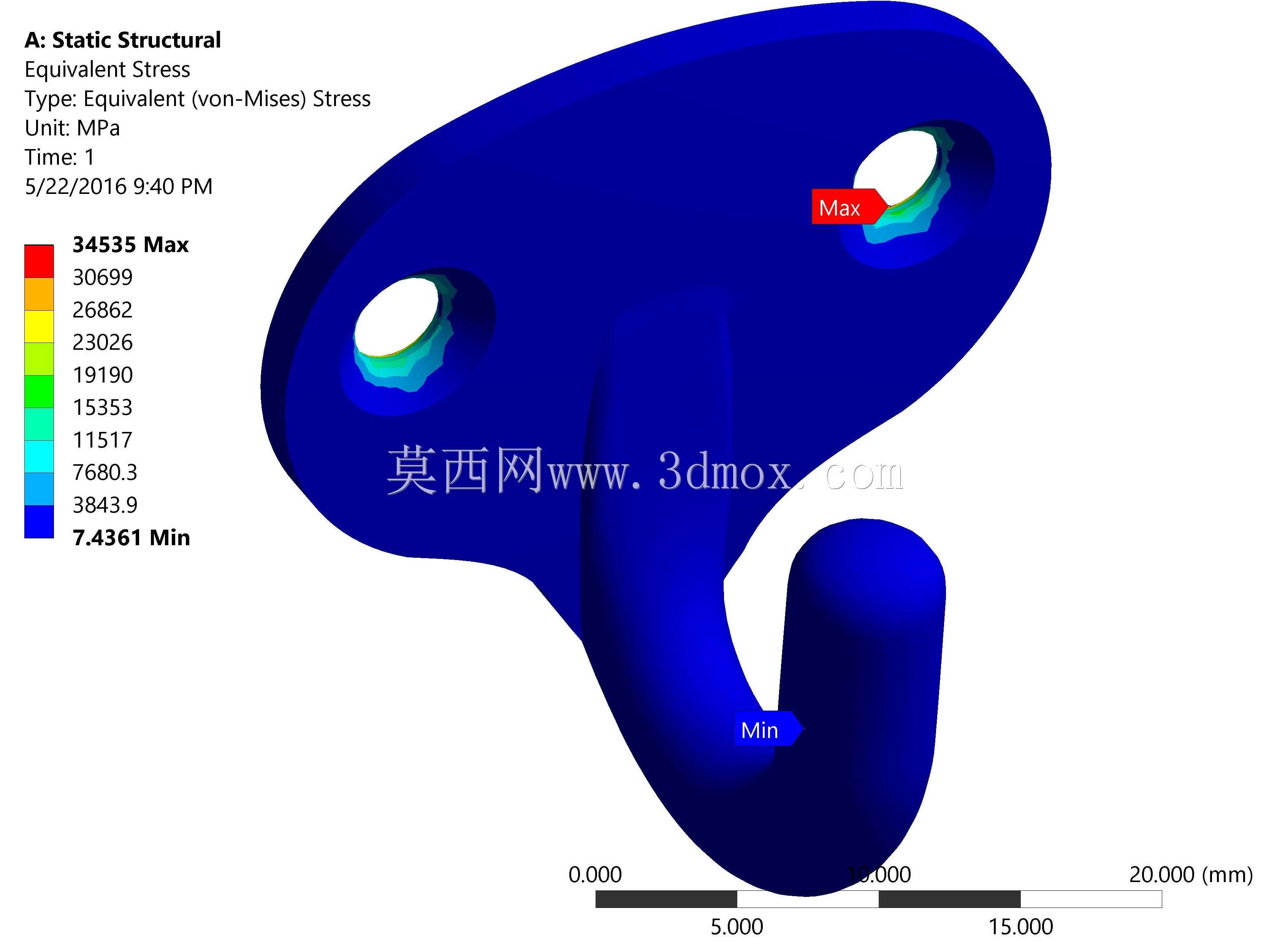

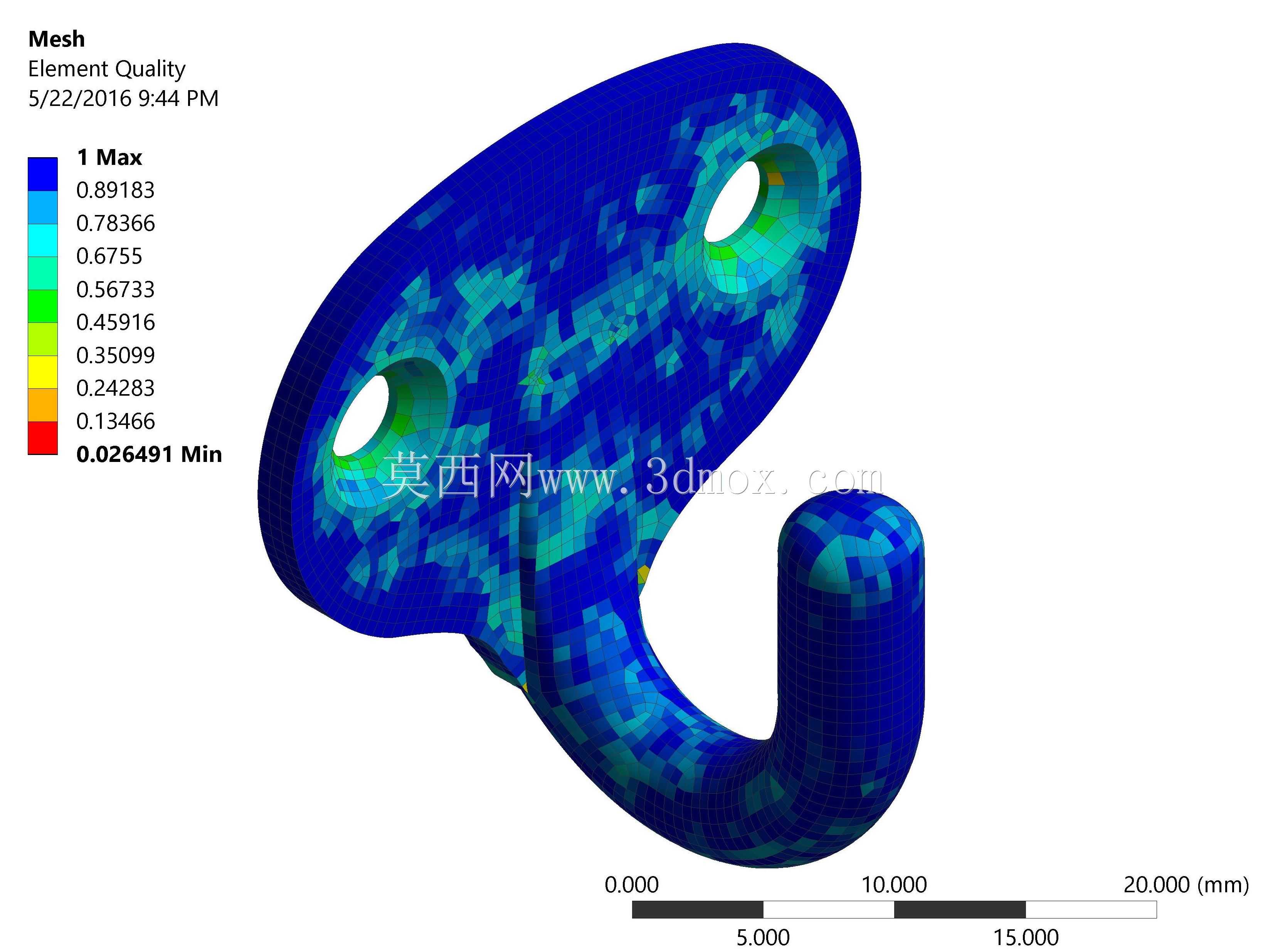

日常工业生产与民用场景里，这类壁挂式吊钩的应用覆盖范围极广，小到车间工位的工具悬挂、仓储区域的轻型物料吊挂，大到小型设备的临时固定、管线铺设过程中的线缆承托，都能见到这类构件的身影。和传统的一体式铸造吊钩不同，这个带安装底座的吊钩采用分体式安装逻辑，不需要在安装面做预埋焊接，仅通过两个安装孔穿入紧固件就能完成固定，对安装基面的破坏程度极低，后期拆卸移位也十分方便，适配混凝土墙面、金属型材框架、木质柜体等多种安装基面。从结构设计逻辑来看，整个构件分为安装底座与钩体两个核心功能段，安装底座做了扁平化的椭圆延展设计，两个安装孔对称分布在底座两侧，这种布局能让紧固件锁紧后，底座与安装面的贴合受力更均匀，避免单点锁紧带来的底座翘曲问题，同时椭圆的外轮廓没有尖锐直角，能有效降低安装与使用过程中的磕碰划伤风险。钩体部分采用平滑的圆弧过渡曲线，从底座衔接处开始逐步收窄至钩尖位置，整个弯曲段的曲率经过反复调整，既保证悬挂物件时绳索、吊环不会轻易滑脱，也避免了曲率过小带来的局部应力集中问题。从有限元网格划分的结果能看出，设计阶段重点关注了几个应力集中的高危区域：首先是钩体与底座的衔接过渡位置，这个区域是承重时弯矩最大的位置，网格做了局部加密处理，能精准捕捉受力后的应力分布梯度；其次是两个安装孔的孔周区域，紧固件锁紧带来的压应力与承重带来的拉应力会在这个位置叠加，也是结构失效的高发位置；最后是钩体弯曲段的内侧弧面，悬挂载荷作用下这个位置会承受最大的拉应力，网格质量的控制直接关系到分析结果的准确性。从尺寸边界来看，整个构件的最大轮廓长度控制在20mm量级，属于小型承重吊钩范畴，安装底座的厚度经过优化，在保证整体结构刚度的前提下尽可能降低了材料用量，两个安装孔的孔径与孔间距做了标准化匹配，适配市面常用的自攻螺丝、机牙螺丝规格，不需要额外定制紧固件就能完成安装。实际使用过程中，这类吊钩的额定载荷需要结合安装基面的强度、紧固件的锁紧力综合判定，结构本身的强度储备通过有限元分析做了冗余设计，正常工况下不会出现塑性变形问题。设计过程中特意规避了传统吊钩常见的应力突变问题，所有衔接位置都做了圆角过渡，没有加工死角，不管是采用机加工还是压铸工艺生产，都能顺利完成成型，后期的表面处理也不会出现积液、涂层不均的问题。和市面上同规格的吊钩相比，这个结构的底座贴合面积更大，同等载荷下对安装基面的压强更低，哪怕是在强度稍低的轻质隔墙板上安装，也不容易出现基面压溃的问题。钩尖位置做了微幅的上翘处理，悬挂的吊具在受到小幅晃动时也不会从钩口脱出，同时钩尖的端部做了倒钝处理，不会划伤悬挂的物件或者操作人员。从受力分析的云图分布能看出，正常额定载荷下，构件大部分区域的应力水平都处于材料许用应力的低位区间，只有几个过渡位置出现小幅的应力升高，且升高区域的应力值远低于材料的屈服强度，结构的安全储备充足。这类结构在设计时还考虑了不同使用场景的适配性，如果用于潮湿环境，可以在表面做镀锌或者喷塑处理提升防腐性能，如果用于重载场景，只需要适当增加钩体的截面直径与底座厚度，不需要改动整体的结构布局就能快速衍生出不同载荷等级的系列产品。安装时需要注意两个紧固件的锁紧力矩要保持一致，避免底座出现单侧压紧的情况，否则会导致单侧安装孔受力过大，长期使用下出现紧固件松动或者底座断裂的问题。
