钢管桁架式车辆底盘结构静力学安全系数分析

本次呈现的钢管桁架式底盘结构，是小型非道路越野车辆、单人竞速赛车以及场地作业代步载具的核心承载基体，区别于传统冲压焊接式的一体式底盘，这类桁架结构依靠不同管径的薄壁圆管拼接形成空间受力体系，在轻量化指标要求严苛的场景下应用占比逐年提升。从实际使用场景来看，这类底盘需要承接上部驾驶舱、动力总成、储能单元以及驾乘人员的全部载荷，同时还要传递行驶过程中来自悬架系统的路面冲击、加减速过程的纵向惯性力以及转向工况下的侧向倾覆力矩，结构的受力合理性直接决定整车的行驶可靠性与驾乘安全性。

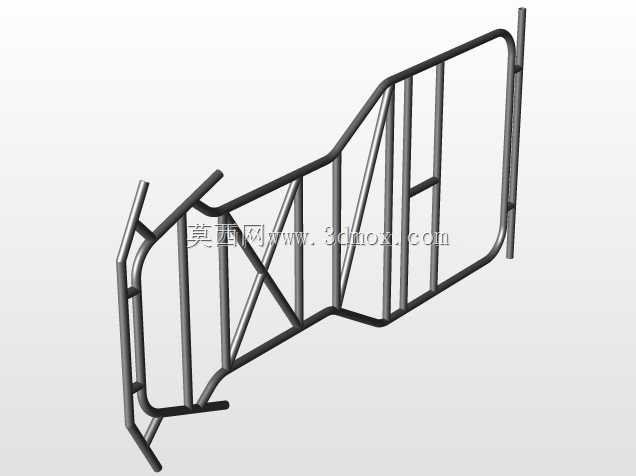

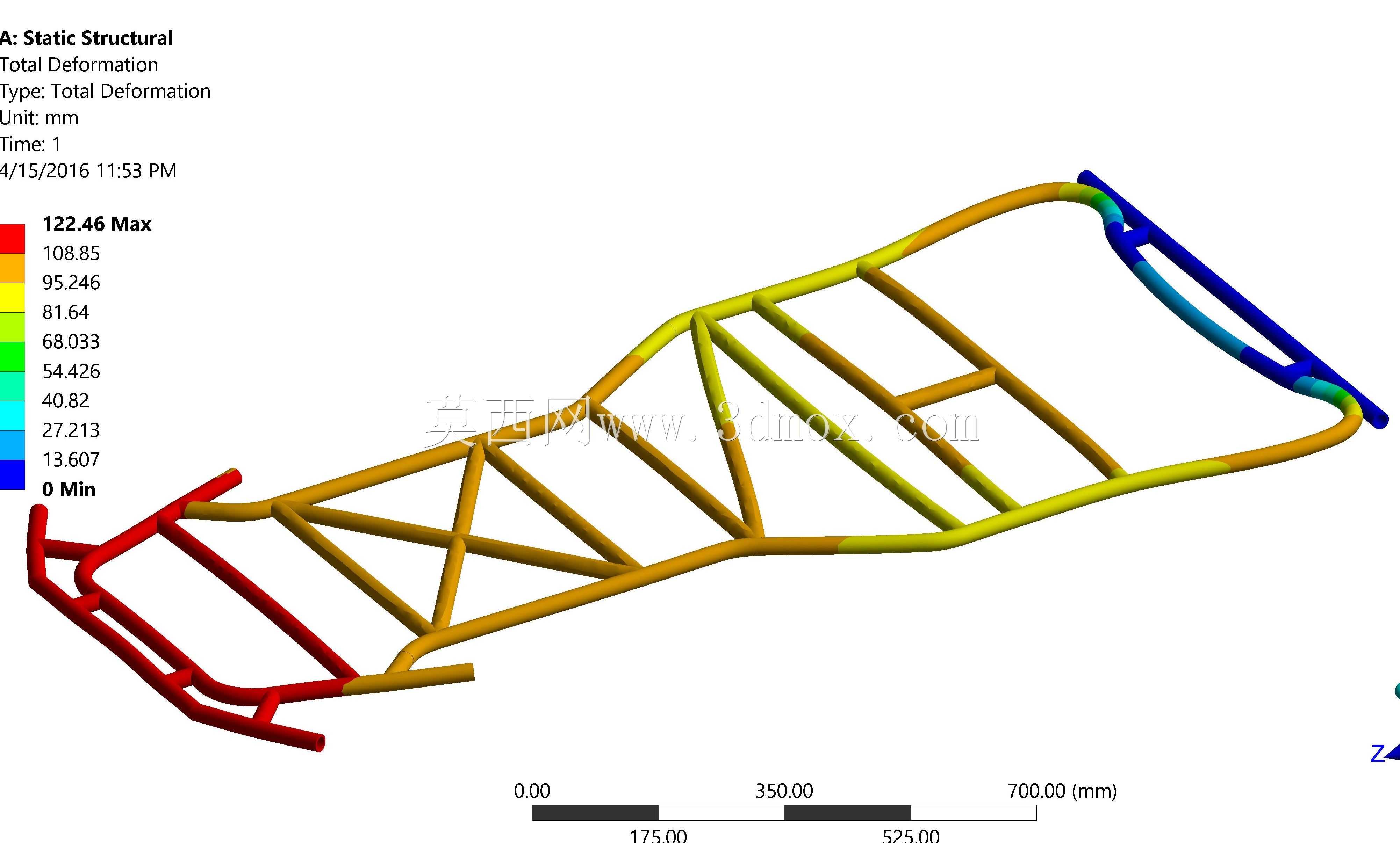

从结构设计逻辑来看，整个桁架的主纵梁采用连续通长的大管径薄壁钢管布置，沿整车前后走向贯穿整个承载区域，作为主要的纵向载荷传递路径，直接对接前后悬架的安装硬点，保证轮端的冲击载荷可以沿纵梁快速分散到整个结构。横向连接的小管径钢管按照三角形稳定构型排布，避免出现四边形的无支撑失稳区域，在驾乘人员的脚部放置区域、动力总成安装点位，额外增加了斜向支撑管提升局部刚度，防止集中载荷作用下出现局部管段的屈曲变形。整个底盘的宽度方向尺寸控制在700mm量级，既满足单人驾乘的横向布置空间需求，也能适配窄幅场地的通行要求，前后段的管端预留了悬架、转向机构的安装接口，安装边界的孔位同轴度、相邻安装面的平面度都按照载具的装配公差要求做了对应约束，避免后续装配出现干涉问题。

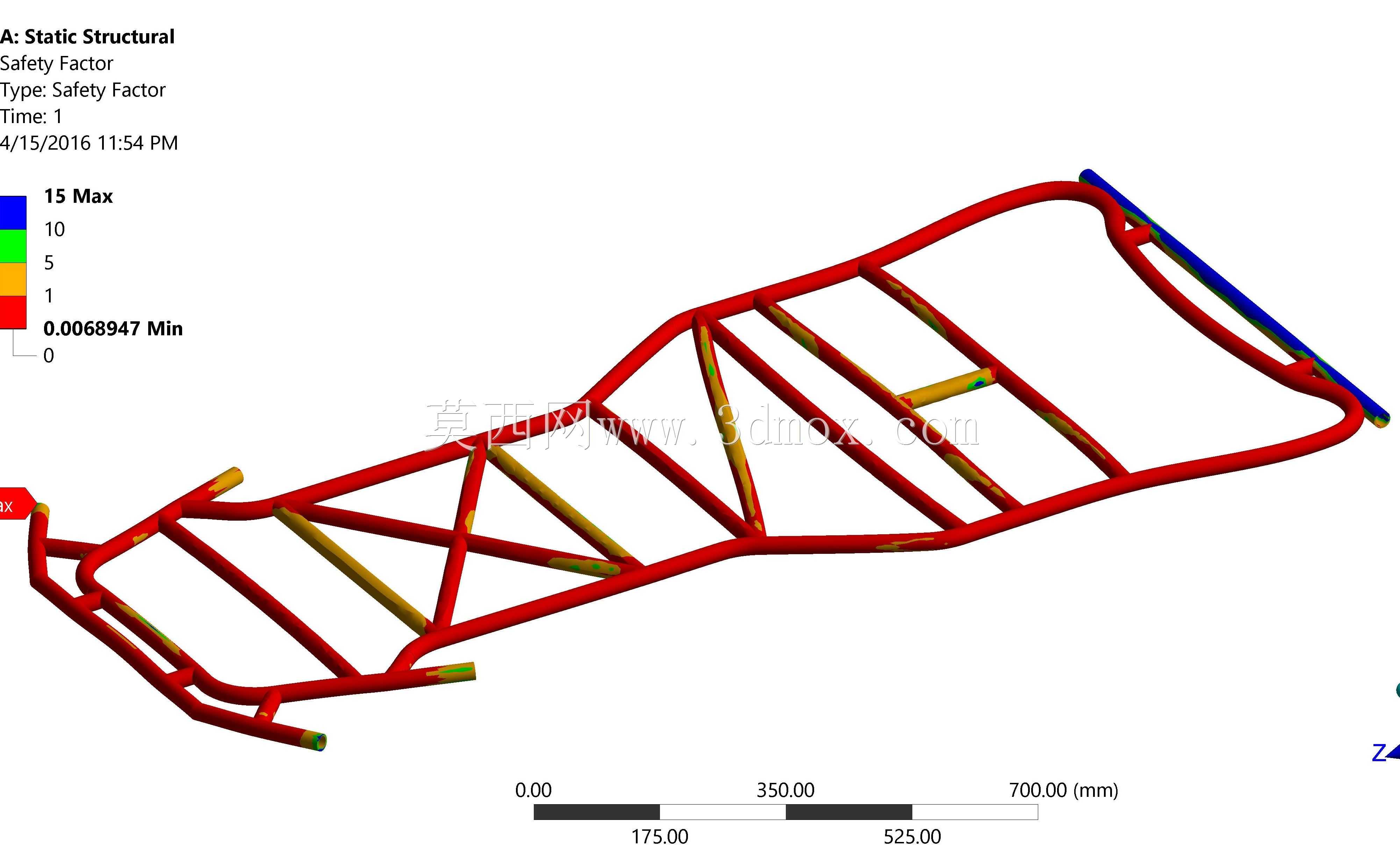

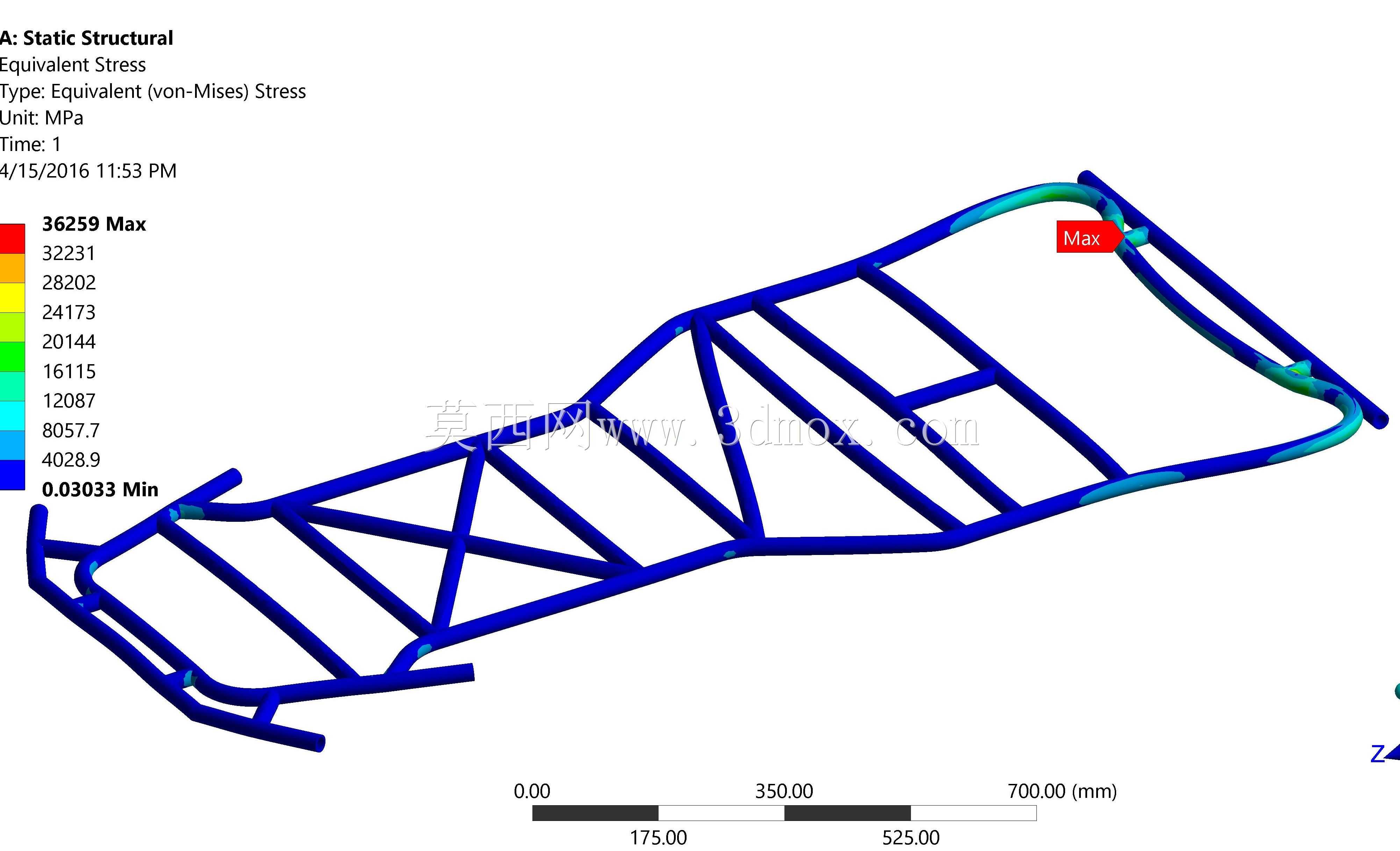

从静力学分析的结果呈现来看，安全系数的分布云图直观反映了不同管段的受力储备情况，大部分主体管段的安全系数处于较高区间，说明常规工况下的结构冗余量可以覆盖日常使用的载荷波动，仅在局部斜撑与主纵梁的焊接节点位置，安全系数出现明显下降，这些位置是多根管件的交汇点，载荷传递路径复杂，焊接过程中也容易出现应力集中问题，在后续的结构优化中，可以通过在节点位置增加衬管、加大焊脚尺寸或者调整斜撑的接入角度来分散节点应力，提升局部的承载能力。云图中显示的最小安全系数位置，对应底盘前段与前悬架对接的安装臂位置，这个位置直接承接前轮传递的路面冲击，尤其是在越过障碍、前轮受到垂向冲击的时候，该位置的瞬时载荷会达到较高水平，设计中需要重点关注该区域的管材壁厚选择以及焊接质量管控，避免使用过程中出现开裂失效。

在实际的工程落地过程中，这类桁架底盘的管件切割精度、焊接工装的定位精度都会直接影响最终结构的受力表现，如果管件对接的间隙过大，焊接过程中产生的残余应力会叠加工作载荷，进一步降低局部的安全裕度；如果焊接时的定位偏差导致硬点位置偏移，会改变悬架的运动几何参数，不仅会影响行驶操控性，还会带来额外的附加载荷作用在底盘结构上。另外，这类桁架结构的内部空间充足，可以灵活布置管线、电池组等部件，在设计过程中已经预留了对应的走管空间，避免后续加装部件时在主承载管上额外打孔，破坏结构的连续性。从受力传递的路径来看，所有外部载荷都会通过各个安装点导入桁架结构，沿着三角形的支撑网格逐步分散到整个结构，最终实现载荷的均匀承载，避免出现局部载荷过大导致的结构失效，这种结构形式相比传统的板式底盘，在同等重量下的抗扭刚度表现更优，非常适合对重量敏感的竞速类、小型越野类载具使用。
