适配12mm直径轴的支撑固定支架

项目分类:机械图纸 发布时间:2021-11-01 ID:350895
  • 适配12mm直径轴的支撑固定支架
  • 适配12mm直径轴的支撑固定支架
  • 适配12mm直径轴的支撑固定支架
  • 适配12mm直径轴的支撑固定支架
  • 适配12mm直径轴的支撑固定支架
  • 适配12mm直径轴的支撑固定支架

在各类轻载传动、小型输送以及实验台架的轴系布局中,这类适配12mm直径轴的支撑支架是十分常见的基础固定部件,它的核心作用是为回转的轴类零件提供稳定的径向支撑,约束轴件运行过程中的径向窜动,同时抵消轴端传递来的部分径向载荷,保证轴系运转时的同轴度与位置精度。从实际应用场景来看,这类支架常出现在小型带传动试验台、桌面级输送线的从动辊支撑、小型风机的转轴固定、教学类机械结构演示装置中,相比一体式的轴承座,这类支架的结构更紧凑,安装占用空间更小,适合安装面空间受限的布局场景。

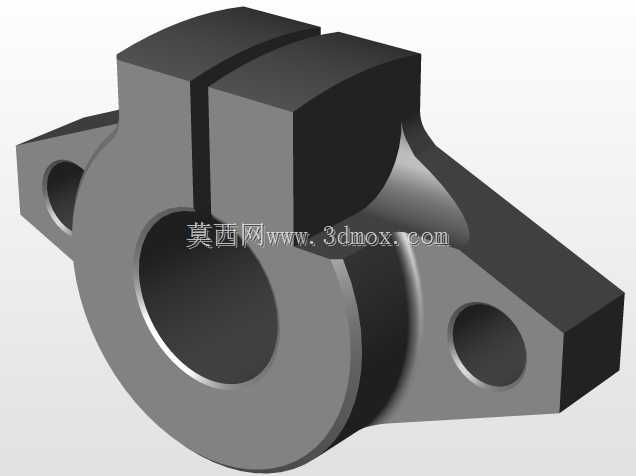

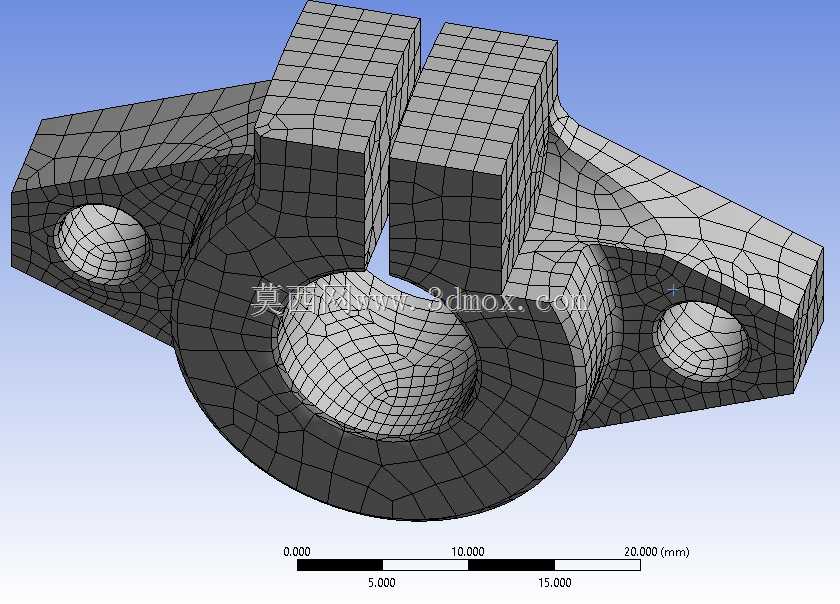

从结构设计逻辑来看,这个支架采用了中间大通孔适配轴件、两侧带安装耳的对称式布局,中间的主通孔直径匹配12mm的轴径,孔壁可直接与轴面配合或者加装薄壁轴套、微型轴承来降低回转摩擦,具体的配合公差可以根据实际使用场景调整,如果是无相对滑动的固定轴场景,可选用过渡配合保证轴与支架的紧固性,如果是轴需要在孔内回转的场景,可选用间隙配合并预留润滑或者加装轴承的空间。两侧的安装耳上开有贯通的安装孔,用于穿装螺栓将支架固定在安装基座上,两个安装孔的中心距经过匹配设计,既保证安装后的紧固力足够抵消轴运转带来的振动,也不会因为孔距过大导致支架本体在受载时出现额外的弯曲应力。

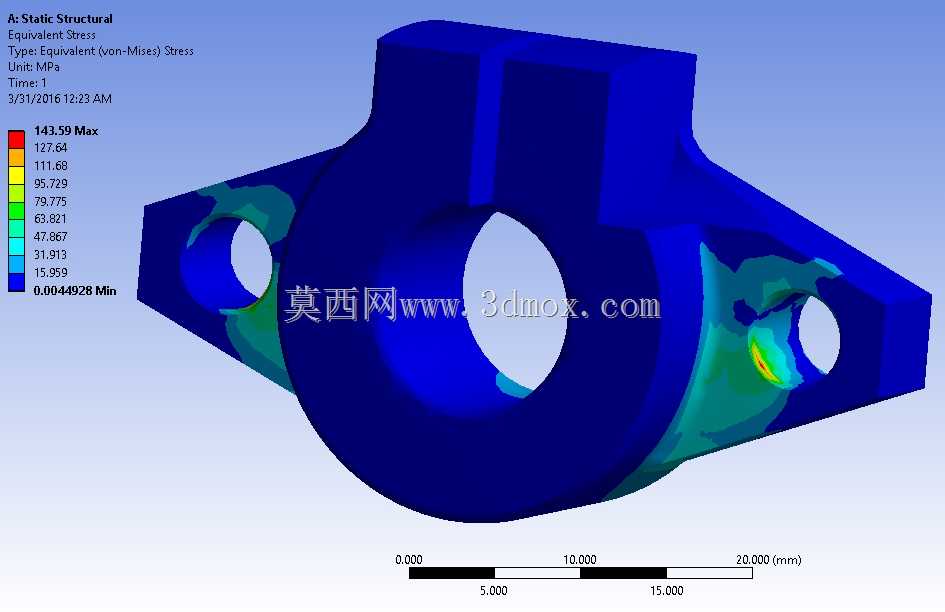

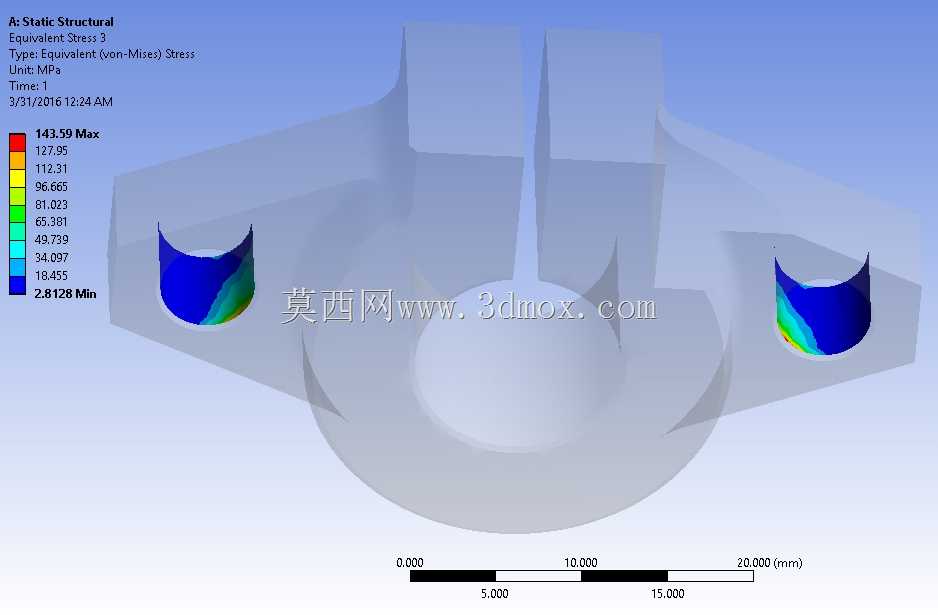

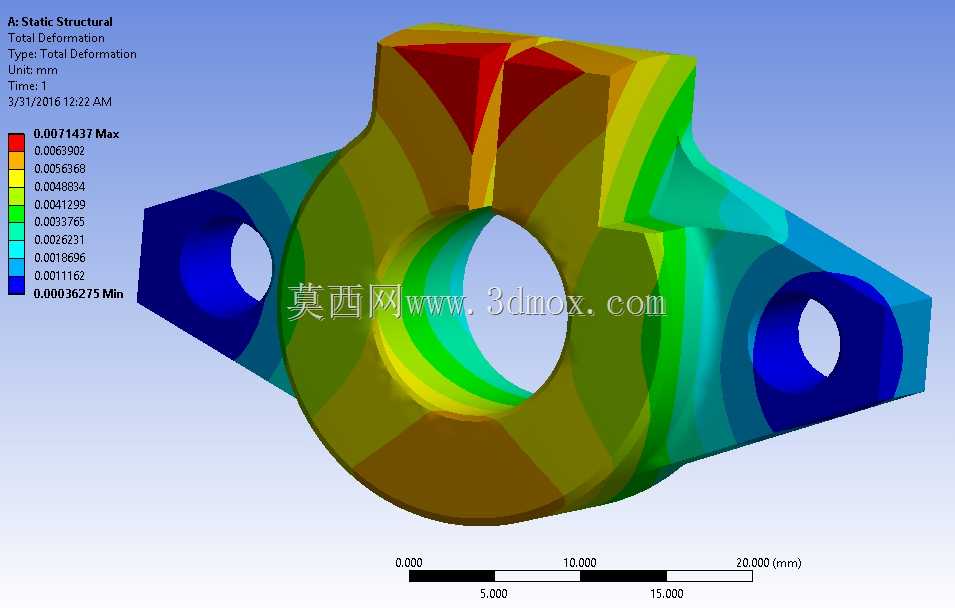

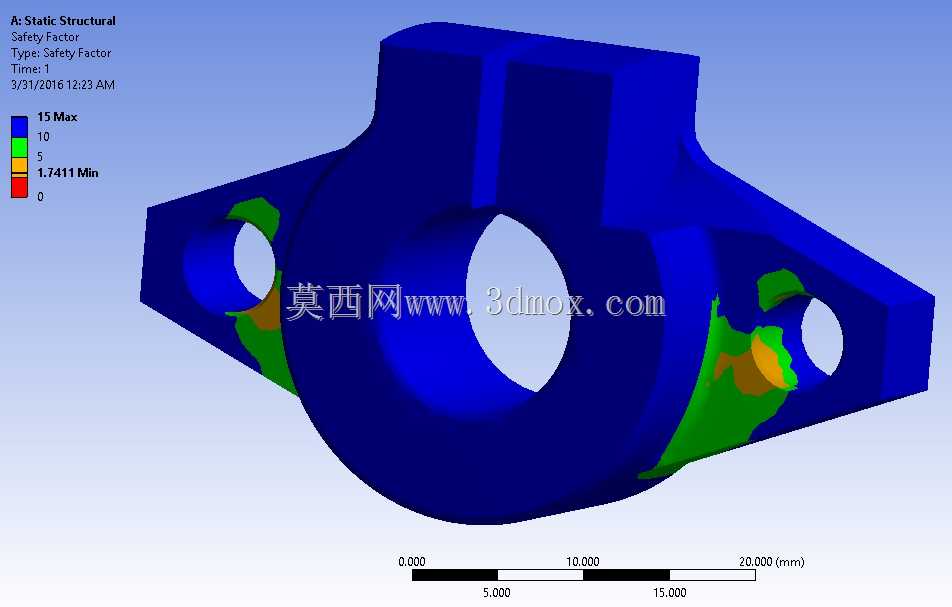

从外形尺寸与安装边界来看,支架整体的最大轮廓尺寸控制在20mm量级,属于小型支撑件,安装时需要在基座上预留对应两个安装孔位置的螺纹孔或者过孔,安装面的平面度需要控制在合理范围内,避免支架锁紧后出现本体变形,导致中间轴孔的圆度超差,出现轴件卡滞或者磨损加剧的问题。支架的主体厚度经过受力校核,在常规轻载场景下,也就是径向载荷不超过数百牛的工况下,不会出现明显的结构变形,从静力学分析的变形云图也能看出,支架受载后的最大变形量出现在顶部的V型开槽位置,变形量处于微米级,完全满足常规使用场景的刚度要求。顶部的V型开槽设计,一方面是为了在需要夹紧轴件的时候,通过锁紧螺栓收紧开槽位置,让主通孔产生微量的弹性变形抱紧轴件,实现轴的轴向位置固定,另一方面也能减少支架顶部的材料用量,在不降低整体结构强度的前提下实现轻量化,降低零件的材料成本。

在实际选型使用时,需要注意几个关键的边界条件:首先是轴的实际工作载荷,如果是存在冲击载荷的场景,需要对支架的安装螺栓强度进行额外校核,必要时增加防松垫圈避免螺栓受振松动;其次是轴的回转精度要求,如果是高速回转的轴系,需要在主通孔内加装匹配的微型滚动轴承,不能直接让轴与支架孔壁直接摩擦,否则会快速磨损孔壁导致支撑精度下降;另外安装时要保证支架的轴孔中心线与配套的传动部件中心线同轴,误差控制在允许的范围内,避免轴件受到额外的弯曲应力,出现断轴或者轴承过早损坏的问题。这类支架的结构设计没有冗余的特征,所有的几何特征都服务于支撑、固定、安装的核心功能,对称式的结构也让建模和加工的难度更低,不管是采用3D打印打样验证,还是采用铣削加工做小批量生产,都能快速实现,非常适合非标设备设计时快速选型适配,也可以作为教学案例帮助初学者理解轴系支撑部件的设计逻辑,掌握载荷路径、安装约束、功能集成这些结构设计的核心要点。在做三维建模的时候,这类零件需要重点关注主通孔与安装孔的位置度公差,以及开槽位置的壁厚控制,壁厚过薄会导致夹紧时容易出现塑性变形,壁厚过厚则会导致夹紧力不足,无法有效抱紧轴件,这些细节参数都需要结合实际使用的材料特性来调整,比如采用铝合金材料时壁厚可以稍薄,采用工程塑料材料时则需要适当增加壁厚来保证结构强度。
