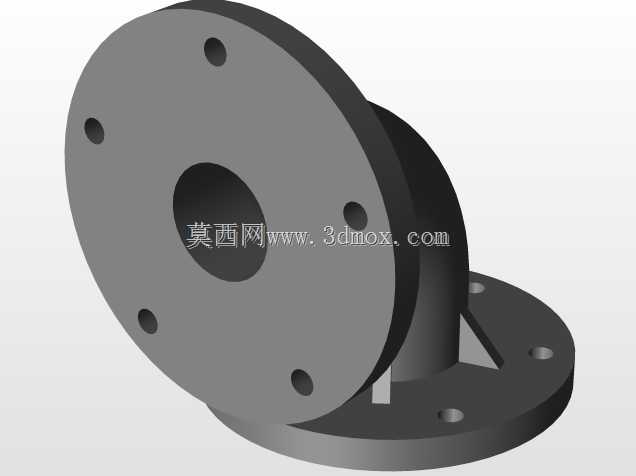

　　在流体输送管路系统的设计环节，弯管类转向连接件的力学表现直接决定整套管路的运行可靠性，尤其是两端带法兰安装结构的90度弯管，广泛应用在化工流体输送、市政给排水、暖通循环、工业设备液压管路等场景中，承担管路转向时的介质导流作用，同时要承受管内介质压力、管路振动、安装错位带来的附加载荷，是管路系统中应力集中风险较高的部件之一。这类带法兰的弯管部件，设计时首先要匹配对应管路的公称通径与压力等级，两端法兰的螺栓孔分布圆直径、螺栓孔数量与孔径、法兰密封面形式都要和对接管路的法兰标准完全一致，避免现场安装时出现孔位错位、密封面不匹配导致的泄漏问题。弯管的曲率半径通常根据管路输送介质的特性确定，

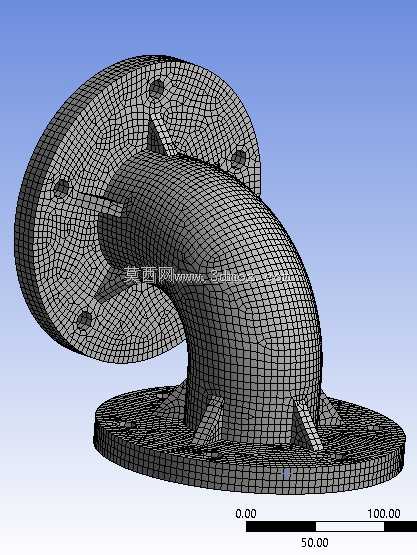

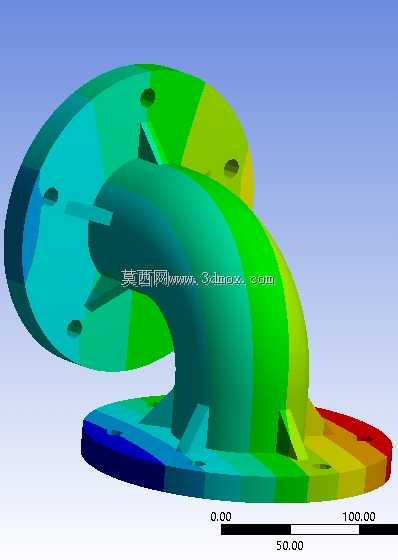

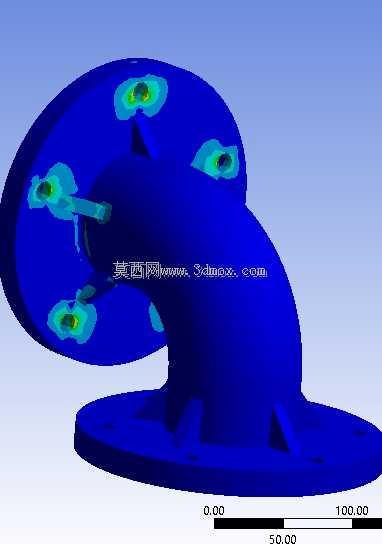

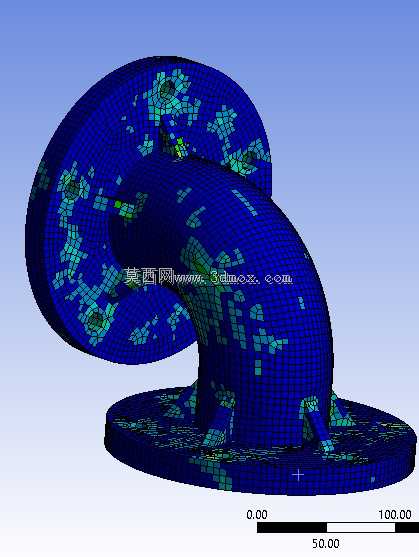

　　输送含固体颗粒的介质时会选取更大的曲率半径降低介质对管壁的冲刷磨损，输送普通洁净流体时可在安装空间允许的范围内选取合理曲率半径，平衡管路阻力与空间占用。从应力云图的分布特征可以看出，这类弯管的高应力区域主要集中在弯管段与两端法兰的连接过渡位置，以及法兰盘靠近弯管曲率外侧的区域，这是因为管内带压介质作用在弯管内壁时，会在弯管转向处产生向外的推力，同时法兰连接时螺栓预紧力带来的压紧载荷，会在法兰与弯管筒体的连接圆角处形成应力叠加，如果过渡圆角设计过小，很容易在长期交变载荷下出现疲劳裂纹。设计过程中会针对这些高风险区域做结构优化，比如在弯管与法兰的连接位置增加三角形加强筋，提升连接位置的结构刚度，分散局部集中应力，

　　同时根据应力计算结果调整弯管不同位置的壁厚，在应力水平较高的曲率外侧区域适当增加壁厚，应力较低的区域适当减薄，在保证结构强度满足设计压力要求的前提下，尽可能控制部件的整体重量，降低材料成本。安装边界方面，这类弯管部件的安装空间需要预留足够的法兰螺栓操作空间，保证螺栓能够顺利穿入并使用扭矩扳手按对角顺序完成预紧，同时弯管的外侧需要预留一定的检修空间，方便后期运行过程中检测管壁厚度、检查密封面泄漏情况。在管路系统的布局设计中，这类弯管的安装位置要尽量避开管路应力集中的固定端附近，必要时可以在弯管相邻位置加装管道支吊架，分担弯管承受的管路重量与介质推力，降低连接位置的载荷水平。

　　有限元应力分析的结果能够直观呈现不同工况下部件各位置的应力水平，帮助设计人员快速定位结构薄弱点，避免传统经验设计中容易出现的局部强度不足问题，同时也能避免过度设计带来的材料浪费。实际工程应用中，这类弯管部件除了承受静态的内压载荷，还要考虑管路启停时的水锤冲击、设备运行传递的振动载荷、温度变化带来的热胀冷缩附加应力，因此应力分析时通常会结合多种工况做组合计算，确保部件在最严苛的载荷组合下，应力水平仍然在材料的许用应力范围内，保证管路系统的长期稳定运行。法兰端面的平面度、螺栓预紧力的均匀性也会直接影响部件的实际受力状态，如果法兰端面存在加工翘曲，或者螺栓预紧力不均匀，会导致法兰密封面局部压紧力不足出现泄漏，同时也会在法兰盘上产生额外的附加弯曲应力，进一步提升局部应力水平，因此这类部件的加工过程中，法兰密封面的平面度、连接位置的过渡圆角加工质量都有明确的精度要求，避免加工缺陷带来的应力集中问题。
