绕流结构外流场流速分布CFD仿真分析

本次仿真针对带凸起特征的平直通道内绕流工况开展，这类流动场景在工业领域覆盖范围极广，从通风管道内的异形构件扰流、河道整治构筑物的水流影响，到小型换热设备内部的扰流元件流场特性，再到低速风洞试验段的局部模型绕流测试，都需要依托这类基础流场分析结果做设计支撑。从实际工程用途来看，这类仿真的核心作用是提前预判流体经过异形结构时的流速变化、流动分离区域范围，避免实际投用后出现局部流速过高冲蚀壁面、低速滞流区积灰积液、流动阻力超出设计阈值等问题，比如在工业通风系统设计中，如果管道内存在凸起的检测元件或者加强结构，没有提前做流场校核就直接施工，很可能出现局部阻力过大导致风机选型余量不足，或者高速区长期冲刷管壁造成磨穿泄漏的故障。

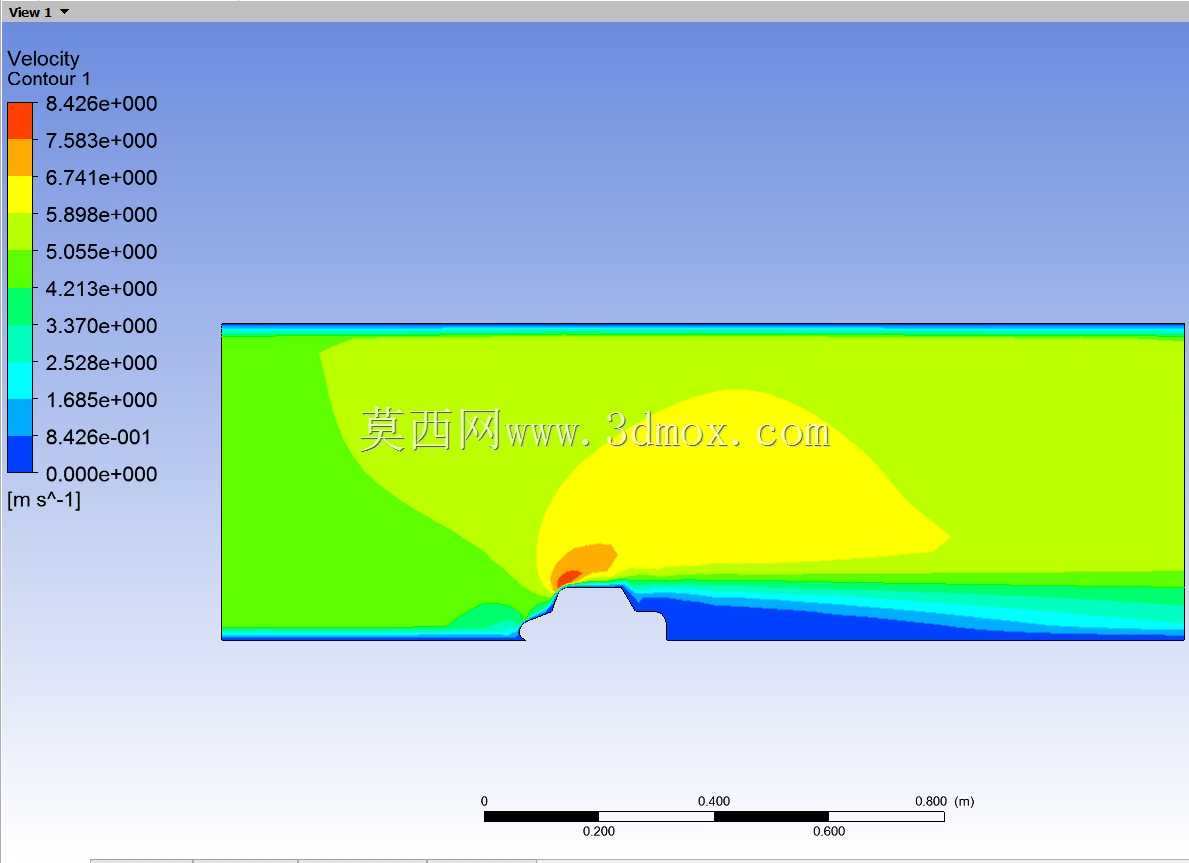

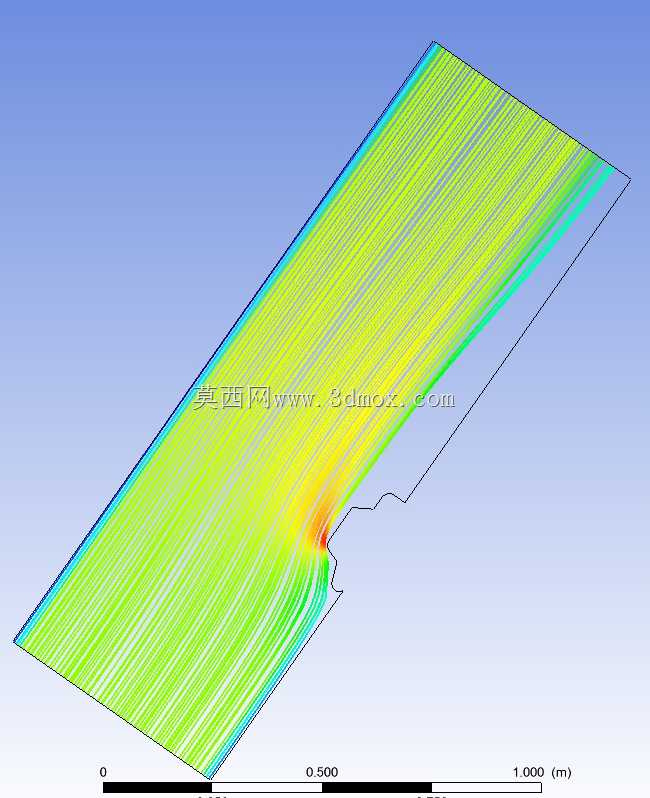

从仿真呈现的流场特征来看，流体从平直段流入后，在接触凸起结构前缘时开始出现流动偏转，贴近凸起上沿的区域流体被挤压加速，形成图中黄色标识的高流速区，最高流速达到8.4m/s左右，这一区域的壁面需要重点做耐磨处理，尤其是输送含固体颗粒的气流或者含杂质的水流时，高流速区的冲蚀速率是平直低速段的数倍。而在凸起结构的背流侧，出现了明显的蓝色低速区，流速不足0.3m/s，这一区域属于典型的流动分离滞流区，如果是输送含尘气体，这个位置很容易出现积灰，长期运行会导致流通截面缩小、阻力上升；如果是输水场景，滞流区容易滋生微生物或者沉积杂质，影响介质输送品质。

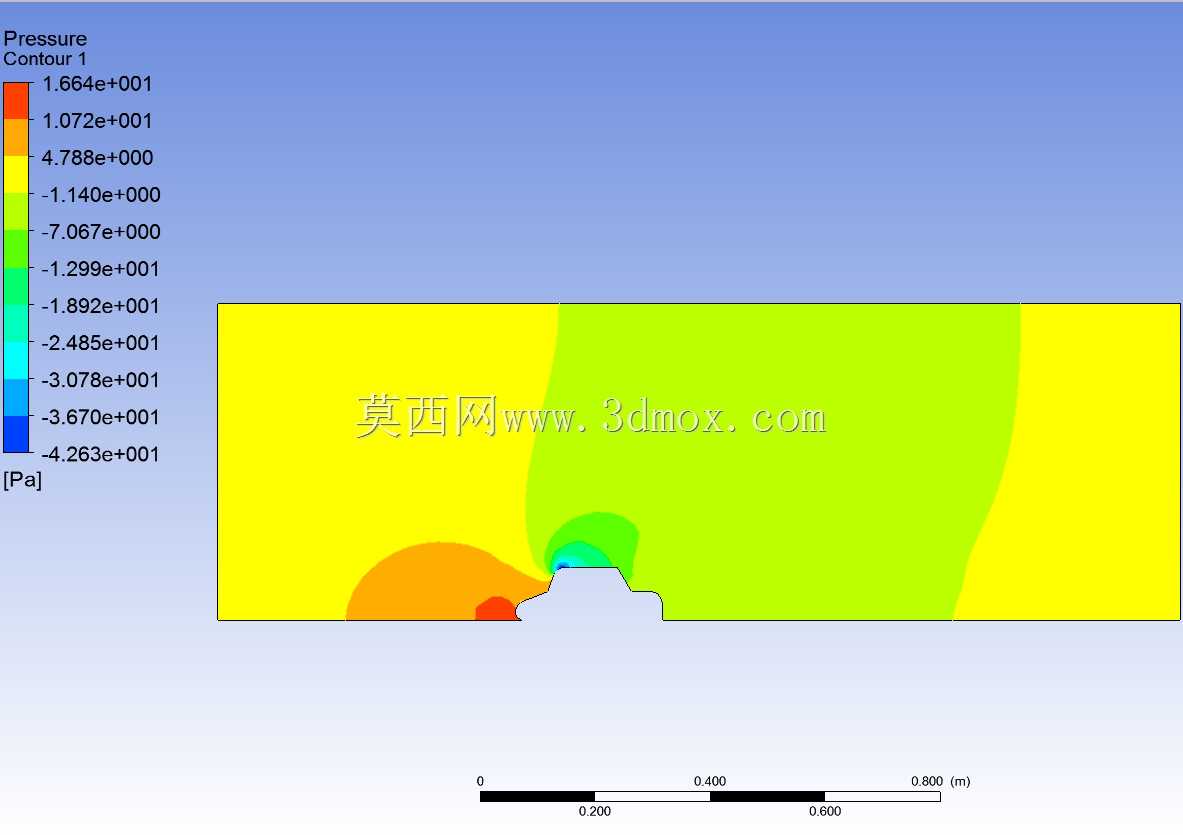

设计思路上，这类仿真的几何建模首先要保证通道平直段的长度满足流动充分发展的要求，入口段长度通常取通道水力直径的5-10倍，避免入口边界条件直接影响凸起结构周边的流场计算精度；出口段也要预留足够长度，防止出口回流影响计算收敛。从图中的尺寸标尺来看，整个计算域的流向总长度在0.8m左右，凸起结构距离入口段的长度约0.4m，刚好处于流动充分发展后的区域，符合CFD仿真的几何建模规范。边界条件设置上，入口采用速度入口边界，给定来流平均流速，出口采用自由出流边界，上下壁面和凸起结构表面采用无滑移固壁边界，湍流模型选用标准k-epsilon模型即可满足这类低速外流场的计算精度要求，不需要动用更复杂的大涡模拟，在保证计算精度的前提下能大幅缩短计算周期。

安装边界层面，这类仿真对应的实际构件安装时，需要注意凸起结构与通道壁面的连接密封性，避免出现缝隙射流干扰主流场；如果是用于换热场景的扰流凸起，还要保证凸起与壁面的贴合度，减少接触热阻。另外从流场分布结果来看，如果想要降低背流侧的滞流区范围，可以对凸起结构的后缘做流线型修型，把直角过渡改成圆弧或者渐缩过渡，能有效缩小流动分离区，降低整体流动阻力，这也是这类仿真输出结果对结构优化的直接指导方向。在实际工程应用中，这类基础流场的仿真结果还可以作为后续结构应力分析、噪声分析的输入边界，比如高流速区的壁面脉动压力是流致振动和气动噪声的主要激励源，通过流速分布可以定位需要做减振降噪处理的具体位置，不用对整个通道做全覆盖处理，能有效控制制造成本。
