轻量化支架结构静力学变形仿真分析

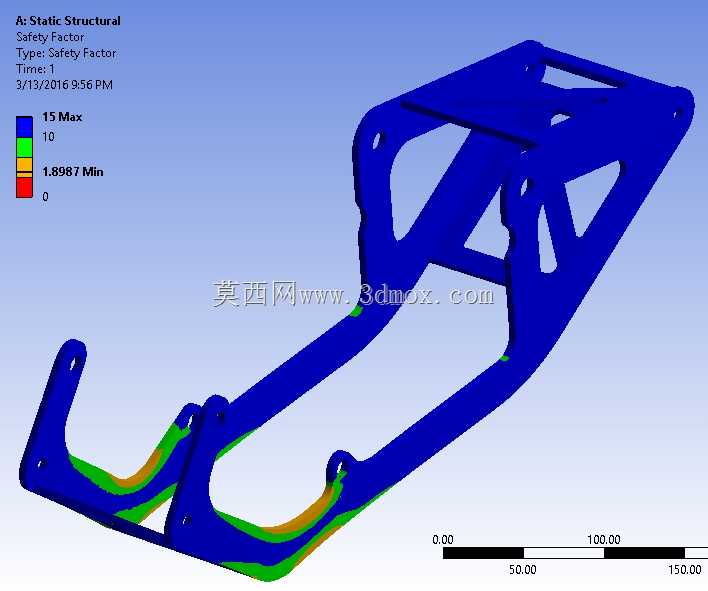

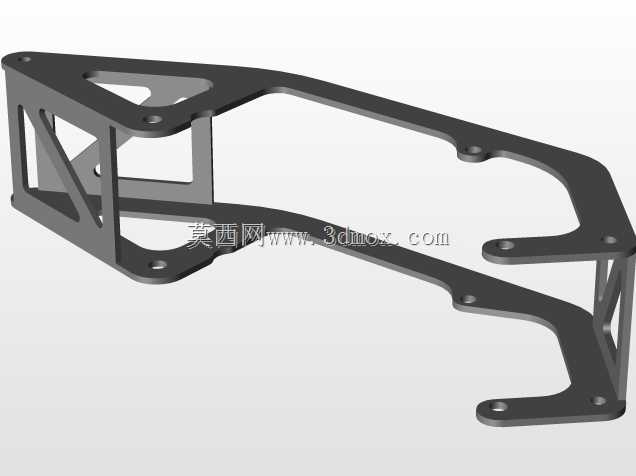

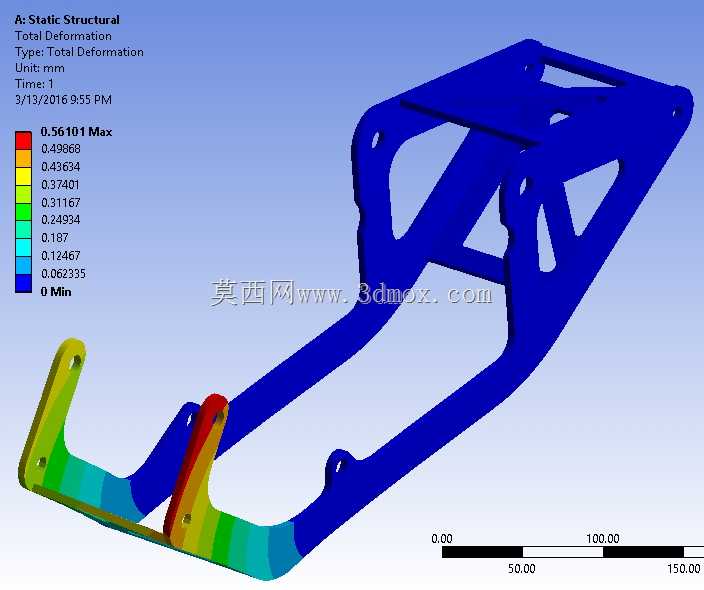

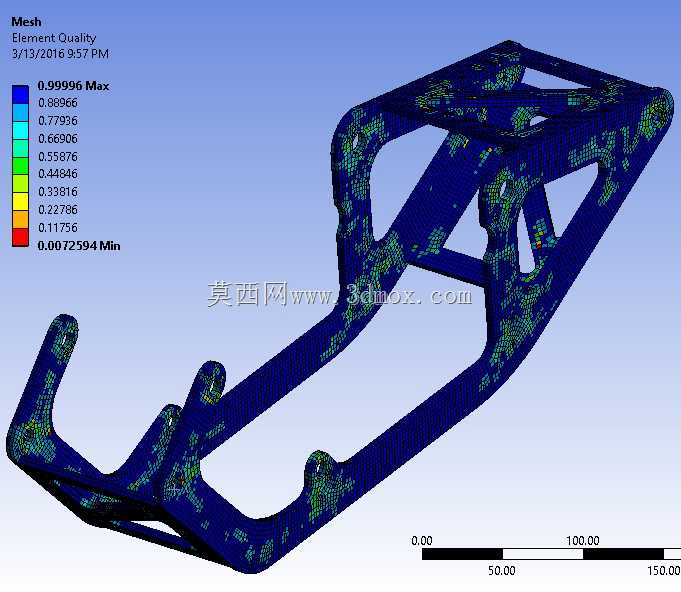

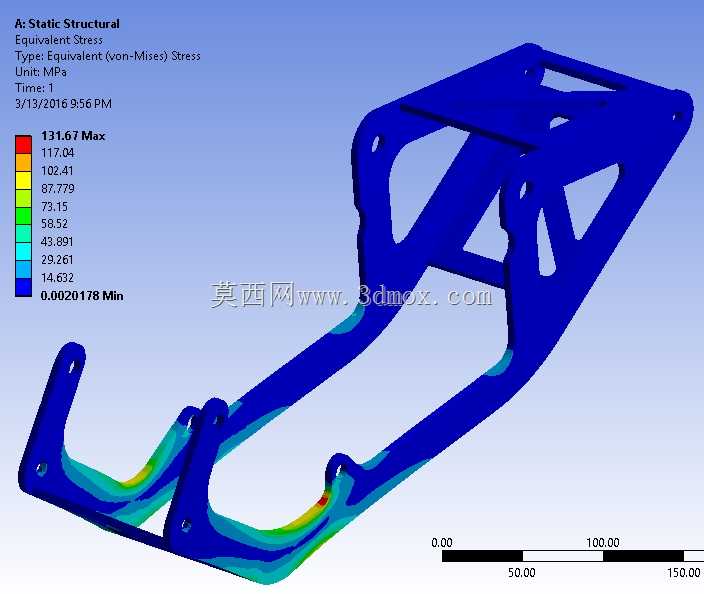

本次分析的承载支架属于设备连接类承载构件，这类构件广泛应用在小型移动设备、轻型作业机具的主体连接环节，承担上部功能模块与下部行走/支撑结构之间的载荷传递作用，实际工况中需要同时承受上部模块的静载荷、设备行进过程中的冲击载荷以及转向时产生的侧向弯矩，对结构的刚度与冗余强度有明确要求。从结构设计思路来看，该支架采用了双侧长臂延伸的框架式构型，主体为一体化成型的镂空桁架结构，在非主要传力路径上切除了多余材料，在保证整体刚度的前提下尽可能降低构件自重，避免给整机带来额外的负载负担。支架上部设置了多组安装孔位，用于对接上部功能模块的安装基准面，孔位的位置度公差直接决定上部模块的装配精度，设计时在每个安装孔周边都保留了环形的加强凸台，避免螺栓锁紧时局部应力集中导致的孔位开裂。下部的两个支臂末端设置了同轴的铰接安装位，用于和下部的摆动构件连接，铰接位周边做了局部加厚处理，同时通过圆弧过渡消除直角应力集中点，支臂的截面采用变厚度设计，从铰接位到上部主体框架，截面厚度随弯矩分布梯度逐步变化，匹配不同位置的受力需求。从静力学变形仿真结果来看，构件的最大变形量出现在下部支臂的最远端，也就是铰接安装位的外侧区域，变形量从远端到上部安装基准面呈梯度递减，上部安装面的整体变形量控制在极小范围内，能够保证上部功能模块的安装基准精度，不会因为结构变形导致模块运行出现卡滞或精度偏差。在安装边界层面，上部的四个安装孔位设置为固定约束，模拟实际装配中与上部刚性基体的锁紧状态，下部铰接位施加了实际工况下的额定载荷，包含垂直方向的承载载荷与侧向的冲击载荷，仿真过程中覆盖了常规作业下的极限受力场景。结构上的镂空减重槽并非随意开设，每一处开槽的走向都顺着主传力路径的方向布置，避免切断力流传递路径，在支臂的弯折位置设置了三角形的加强筋结构，提升弯折处的抗扭刚度，防止侧向载荷作用下支臂出现扭转变形。这类支架在实际应用中，通常会采用高强度铝合金一体铣削成型，或者采用高强度工程纤维材料注塑成型，两种加工方式都能适配该一体化构型的生产需求，不需要额外的拼接焊接工序，能有效减少装配环节的误差累积。在设计验证阶段，通过静力学仿真提前识别结构的变形分布与应力集中区域，能够在开模或加工前对局部薄弱位置进行补强，对冗余材料区域进一步做减重优化，平衡构件的自重、刚度与强度三者的关系，避免实际装机后出现结构变形过大、疲劳断裂等问题。实际作业中，这类支架的失效形式大多出现在支臂弯折处与铰接孔位，因此在仿真分析时特意针对这两个位置的应力梯度做了细化网格划分，确保计算结果能够准确反映局部的真实受力状态，从变形云图的色彩分布可以看出，应力从铰接位沿着支臂的主传力梁向上部安装面逐步传递，没有出现明显的应力突变区域，说明整体的力流路径设计较为顺畅，局部的加强结构起到了应有的载荷分散作用。
