带安装法兰的轴套类零件应力云图展示

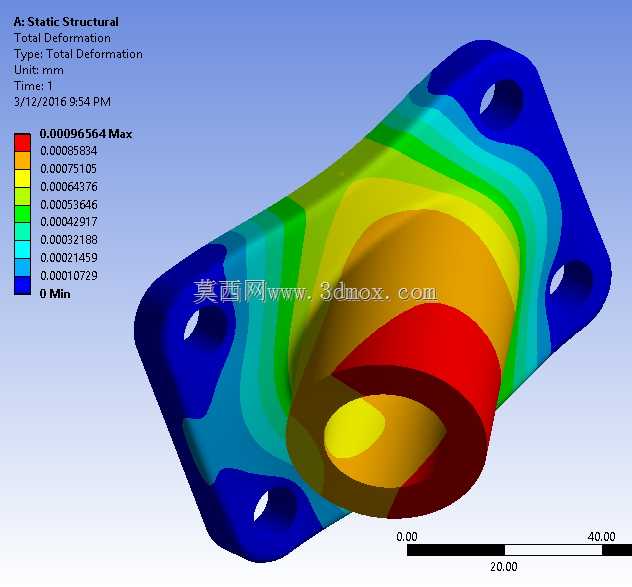

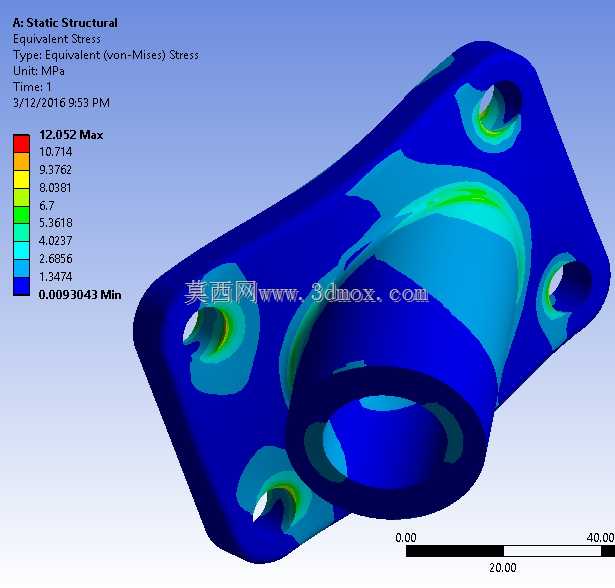

在流体输送管路、小型动力输出单元以及轻载传动机构的配套结构中，这类带方形安装法兰的轴套零件是极为常见的支撑导向部件，日常工况下它既要承担轴类部件回转过程中的径向载荷，也要通过法兰盘面完成与基座的刚性固定，避免轴系运转时出现偏移、窜动问题。从应力云图的分布特征能直观看到，零件的高应力区域集中在筒身与法兰盘的过渡圆角位置，这也是这类零件设计过程中最需要关注的强度薄弱点——实际工况下，轴件在筒内回转时产生的径向作用力会通过筒壁传递到法兰连接位置，若过渡位置圆角设计过小、壁厚突变过于突兀，很容易在交变载荷作用下产生应力集中，长期运行后出现疲劳裂纹，最终导致零件失效。

设计这类零件时，首先要明确安装边界：方形法兰的四个角位置预留了通孔，用于穿装螺栓完成与安装基座的固定，孔位的中心距需要和配套基座的安装孔位严格匹配，否则现场装配时会出现螺栓无法穿入、安装错位的问题；法兰盘的厚度需要根据实际承受的倾覆力矩核算，过薄会导致法兰受压后变形，无法保证轴套的同轴度，过厚则会增加不必要的材料成本与零件整体重量。筒身部分的内孔尺寸需要和配套轴件的外径保持合理的配合公差，根据使用场景选择间隙配合或者过渡配合，若用于有粉尘、切削液的工况，内孔位置还需要预留密封件的安装槽位，避免杂质进入配合面加剧磨损。

从应力分布的色彩梯度能判断，法兰盘的四个边角位置应力水平最低，这也符合这类零件的受力规律：螺栓预紧力产生的压应力主要分布在孔位周边，而工作载荷的传递路径是从筒身到法兰中部的连接区域，边角位置几乎不承受工作载荷，因此在做轻量化优化时，可以在保证安装边宽度足够的前提下，适当削减法兰边角的材料厚度，或者在非配合面做减重槽设计，不会影响零件整体的结构强度。筒身远离法兰的一端应力水平同样较低，这个位置通常会作为轴件的伸入导向端，设计时需要在端口位置做倒角处理，方便轴件装配时顺利导入，也能避免端口锐边划伤操作人员或者轴件表面。

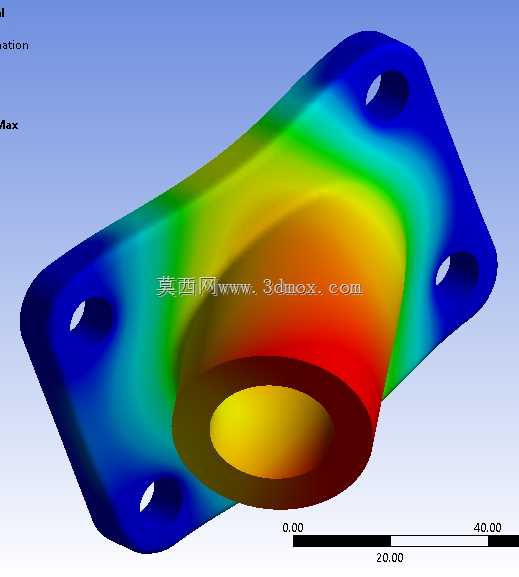

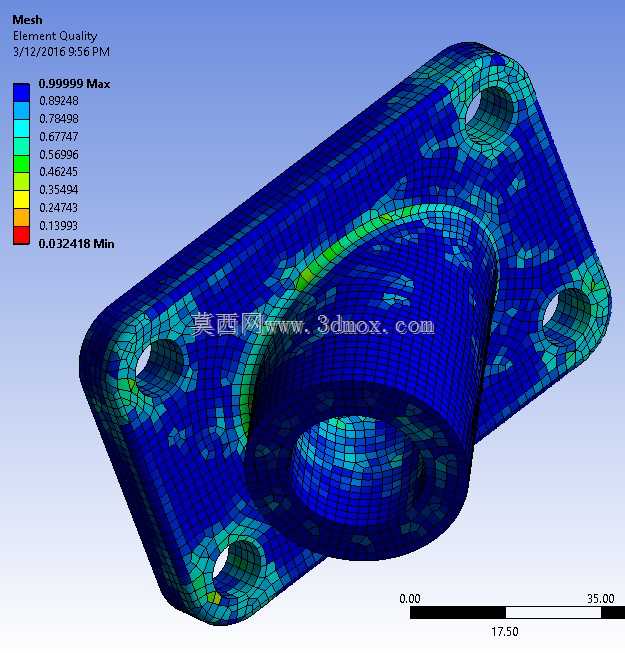

做有限元应力校核时，需要结合实际工况加载对应的约束与载荷：将四个安装孔的内圆柱面设置为固定约束，模拟螺栓锁紧后的状态，在内孔表面施加对应的径向均布载荷，同时根据实际运行情况添加一定的轴向载荷，就能得到和图示一致的应力分布结果。通过应力云图的数值可以快速判断零件的安全系数，若高应力区域的最大应力低于材料的许用应力，说明当前设计满足强度要求；若最大应力超出许用值，就需要针对性调整结构，比如加大筒身与法兰连接位置的过渡圆角、适当增加筒身根部的壁厚、调整法兰盘的整体厚度，优化后再重新做应力校核，直到强度满足使用要求。

这类零件的材料选择通常根据工况决定，普通无腐蚀的室内工况可以选用45号钢做调质处理，成本较低且强度足够；若用于有腐蚀介质的化工场景，或者对零件重量有要求的轻量化设备上，可以选用304不锈钢或者铝合金材质，不同材料的许用应力不同，设计时需要对应调整结构尺寸，保证相同载荷下的应力水平在安全范围内。实际加工过程中，法兰的安装面与内孔的垂直度是关键形位公差，若垂直度超差，轴件安装后会出现别劲问题，运转时阻力增大，同时会加剧配合面的磨损，缩短零件的使用寿命，因此加工时需要一次装夹完成法兰端面与内孔的精加工，保证形位公差符合设计要求。
