飞机起落架结构应力仿真分析模型

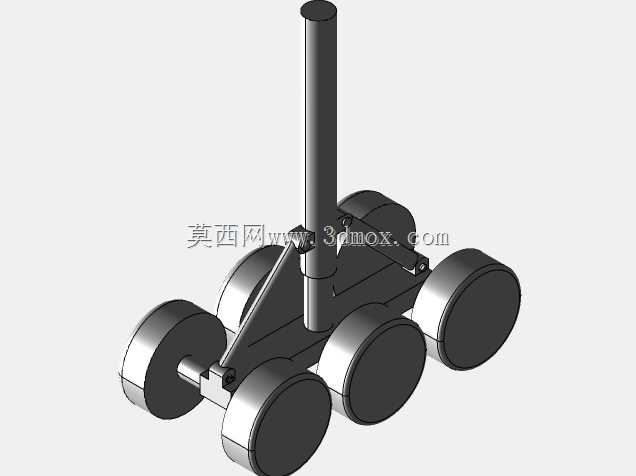

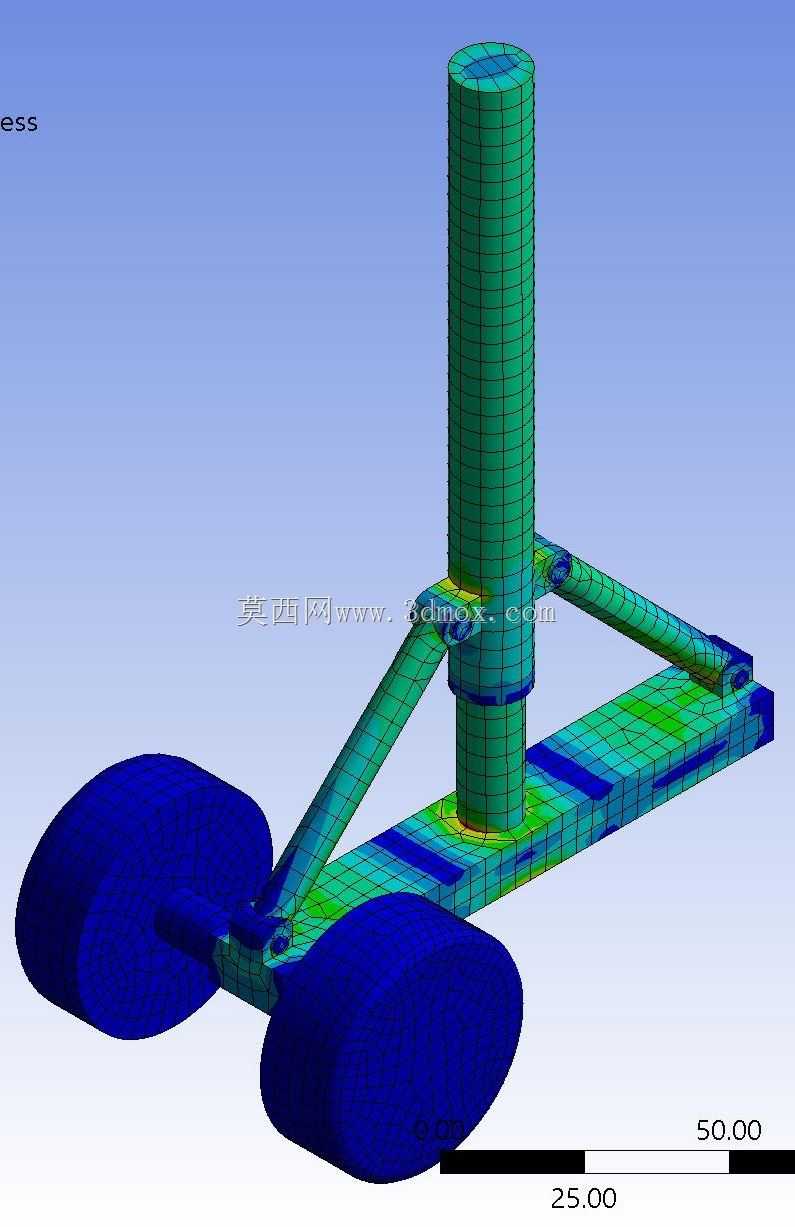

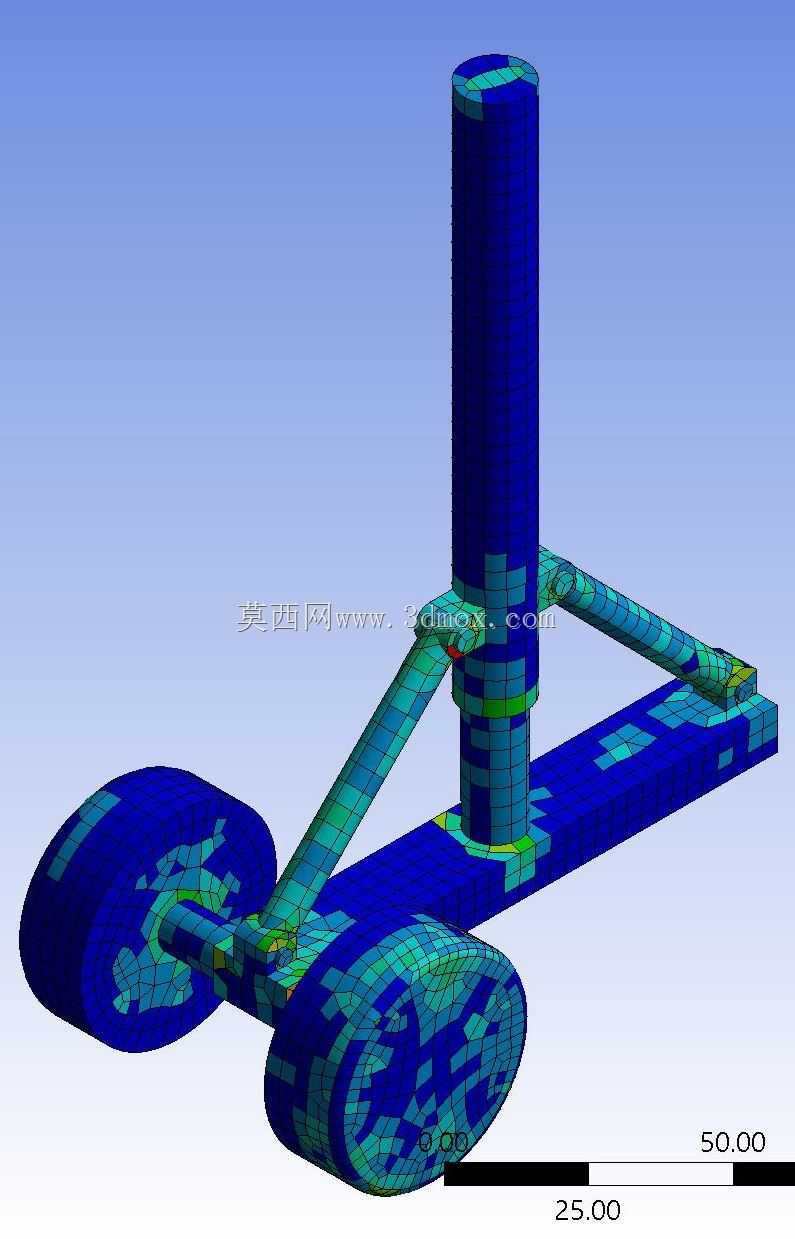

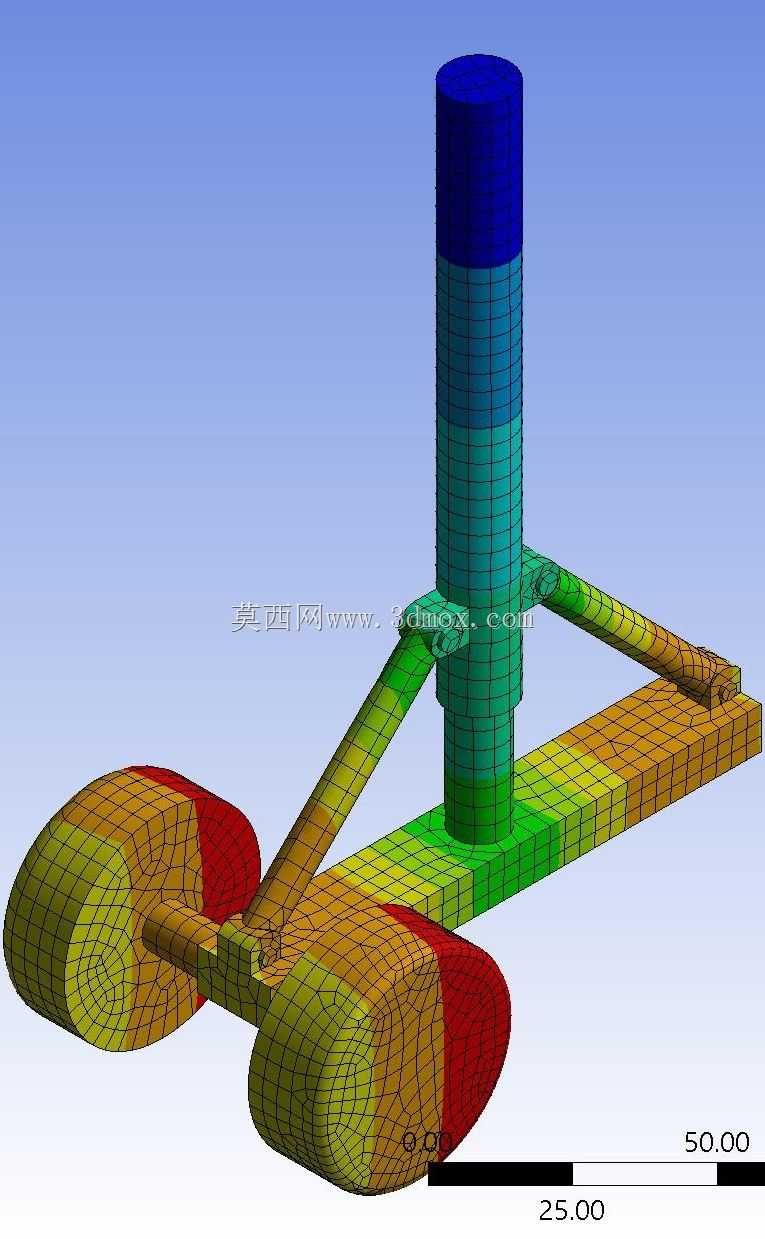

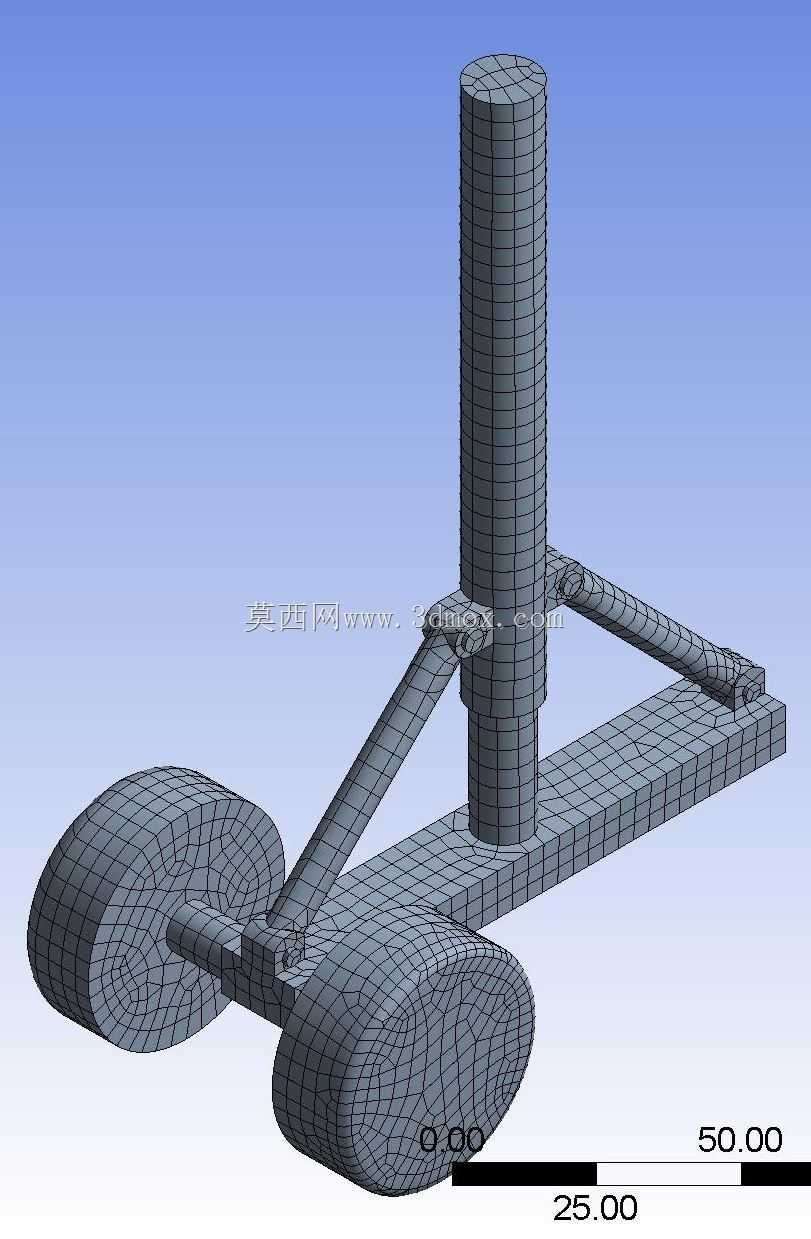

在民用及通用航空飞行器的结构设计环节，起落架作为唯一支撑整机地面载荷、承担滑跑冲击与着陆缓冲功能的核心承力部件，其结构强度与应力分布特性直接决定飞行器起降阶段的运行安全，也是结构有限元分析工作中优先级最高的校核对象之一。本次分析的起落架结构采用典型的支柱式布局，核心承力路径围绕垂直布置的主缓冲支柱搭建，支柱上端预留与机身承力框对接的安装接口，接口端面设置均匀分布的螺栓连接孔位，可直接匹配机身下部主承力框的安装平面，安装过程中需保证支柱轴线与机身对称面的平行度公差控制在合理范围，避免起降过程中出现侧向附加弯矩。支柱下端通过铰接结构连接横向布置的轮架主体，轮架两侧对称安装机轮组件，轮架与主支柱之间设置斜向支撑撑杆，撑杆两端均采用铰接连接形式，既可以分担主支柱承受的侧向弯矩，也能在缓冲行程中随支柱伸缩产生小幅转动，避免结构出现卡滞。从结构受力逻辑来看，着陆瞬间的垂直冲击载荷首先通过机轮传递至轮架结构，再沿轮架分别传递至主缓冲支柱与斜向撑杆，最终通过支柱上端的安装接口传递至机身主承力框，整个传力路径上的截面变化位置、铰接点位置、撑杆与支柱的连接位置都是应力集中的高发区域，也是应力分析过程中需要重点加密网格、细化校核的部位。在网格划分环节，针对主支柱、撑杆、轮架等主要承力构件采用结构化六面体网格，在铰接孔、连接焊缝、截面突变位置进行网格局部加密，保证应力计算结果的精度，机轮部分采用简化的弹性体模型模拟轮胎的缓冲特性，避免过度细化非承力部件网格导致计算效率下降。边界条件设置完全贴合实际工况，约束主支柱上端安装面的全部平动与转动自由度，在机轮与地面接触位置施加垂直方向的冲击载荷，同时根据滑跑阶段的侧向受力特性，施加对应比例的侧向载荷与航向载荷，完整覆盖着陆冲击、最大载荷滑跑、转弯侧滑等典型工况。从应力分布云图可以看出，结构高应力区域主要集中在撑杆与主支柱的连接节点、轮架与支柱的铰接位置、支柱根部与安装座的过渡区域，上述区域的应力水平均低于材料的许用应力值，且存在合理的安全裕度，低应力区域主要分布在机轮、轮架非承力边缘位置，说明整体结构的材料分布较为合理，不存在明显的强度冗余不足或者过度设计的问题。在实际结构优化过程中，可针对高应力区域适当增加圆角过渡、调整局部壁厚，进一步降低应力集中系数，针对低应力区域可适当优化截面尺寸，在保证强度满足要求的前提下降低结构整体重量，这对于航空结构减重、提升飞行器有效载荷有着直接的工程意义。对于从事航空结构设计、有限元分析的工程人员而言，该模型完整还原了起落架结构的传力路径与应力分析的全流程设置，可作为同类结构强度校核的参考案例，帮助设计人员快速掌握承力构件的网格划分技巧、边界条件设置方法与应力结果评估逻辑，避免在实际项目中出现传力路径模拟错误、约束设置不合理导致的计算结果失真问题。
