剪叉式液压升降作业承载平台结构

项目分类:机械图纸 发布时间:2021-11-01 ID:350987
  • 剪叉式液压升降作业承载平台结构
  • 剪叉式液压升降作业承载平台结构

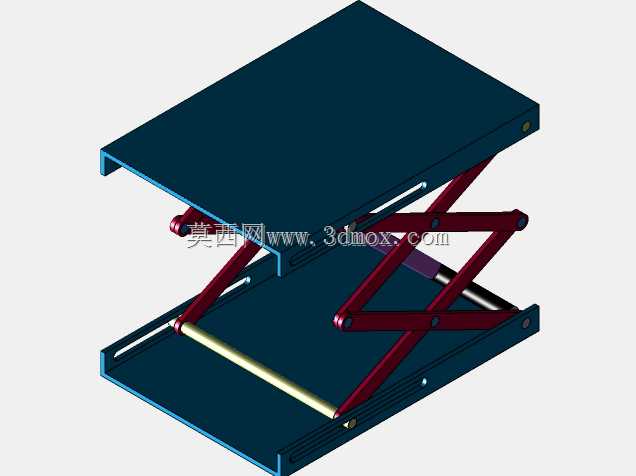

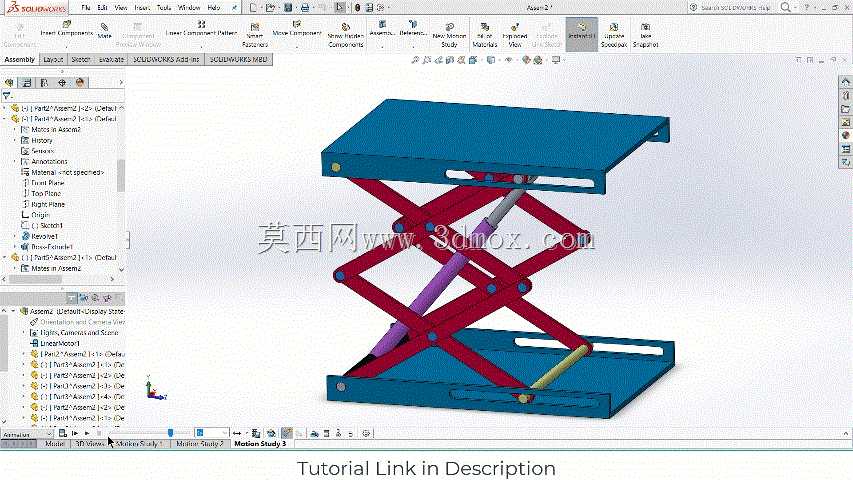

在车间工位物料转运、仓储库区高位取放货、轻型设备检修登高作业、自动化生产线工位高度匹配这类场景里,固定高度的作业台往往无法适配多元的高度差需求,剪叉式液压升降结构凭借稳定的举升特性、紧凑的收纳体积,成为这类场景里应用极广的承载举升方案。这套剪叉液压升降结构采用双层交叉剪臂作为核心支撑构件,剪臂之间通过铰接销轴连接,每处铰接位都预留了润滑注油通道与耐磨衬套安装位,避免长期重载举升过程中铰接位出现干磨卡滞,同时抵消剪臂开合过程中的侧向窜动,保证升降过程的平顺性。底部基座采用带安装孔的平板式结构,可直接通过膨胀螺栓固定在混凝土地面,或是通过螺栓连接在移动车架上适配移动作业需求,基座上预留了液压管路的走线槽与液压缸下铰接座的安装定位面,安装时无需额外加工适配基座,直接对齐定位孔即可完成主体固定。顶部承载平台采用平板式带侧边挡边的结构,平台表面预留了T型槽安装位,可根据实际使用需求加装工装夹具、物料护栏、防滑垫板等附件,平台边缘做了倒角处理,避免物料转运过程中剐蹭包装或是划伤操作人员。驱动单元采用单级双作用液压缸作为动力源,液压缸的上下铰接点分别布置在中层剪臂的交叉受力点与底部基座的斜向支撑位,这种布置方式可以最大化利用液压缸的输出推力,在举升初始阶段剪臂处于小角度开合状态时,液压缸的推力方向与剪臂受力方向夹角更小,有效降低举升初始阶段的液压系统压力,避免出现启动过载的问题。剪臂的开合行程通过液压缸的伸缩行程精准控制,液压回路中可加装节流阀与平衡阀,既可以调节升降速度适配不同作业节奏,也能在液压管路出现失压情况时锁止液压缸位置,避免平台意外下坠引发安全事故。整套结构在完全收纳状态下整体高度较低,不会占用过多垂直空间,适合安装在空间局促的工位下方,举升到最高位置时,剪臂的交叉支撑结构形成多组稳定的三角形受力单元,即使平台承受偏载载荷,也能通过剪臂的受力分散将载荷传递到底部基座,不会出现局部结构变形的问题。设计过程中对剪臂的板材厚度做了针对性匹配,根据额定承载载荷的不同,剪臂可选用不同厚度的高强度钢板裁切成型,铰接销轴采用调质处理的合金结构钢,保证重载下的抗剪切强度。在安装边界方面,底部基座的安装孔位采用标准化间距设计,可适配多数现有固定工位的安装点位,无需对现有工位地面做大规模改造;顶部平台的尺寸可根据实际作业需求调整长宽参数,在不改变核心剪臂与液压驱动结构的前提下,仅调整剪臂的长度与平台板材尺寸即可适配不同的承载面积需求。日常维护过程中,仅需定期检查铰接位的润滑状态、液压管路的密封情况以及销轴的防松紧固件状态,即可保证设备长期稳定运行,相比导轨式升降结构,这套剪叉结构不需要额外布置垂直导向立柱,安装空间要求更低,相比螺旋升降结构,液压驱动的举升速度更快、承载能力更强,更适合中短行程、中重载的举升作业场景。在实际选型适配时,可根据作业所需的最大举升高度调整剪臂的层数与单节剪臂的长度,根据额定承载重量匹配液压缸的缸径与液压系统的工作压力,同时在平台侧面可加装行程限位块,避免举升超出行程导致剪臂出现过位卡滞。这套结构的受力路径清晰,所有铰接点的受力都可通过静力学仿真计算校核,建模过程中所有配合位都预留了合理的安装间隙,既保证装配过程的顺畅性,也避免长期使用磨损后出现结构晃动的问题。
