Solidworks剪式升降承载平台结构设计

剪式提升机构是工业现场小行程垂直升降作业场景里应用极广的结构形式，这类结构依靠交叉布置的剪臂绕铰接点的转动实现台面的垂直升降，相比导柱式、链条式升降结构，它收拢后整体高度极低，占用安装空间小，展开后能获得稳定的支撑刚度，不需要额外设置复杂的导向结构，在流水线工位高度调整、轻型物料举升转运、设备检修辅助支撑、小型仓储货位调节等场景都有大量落地应用。

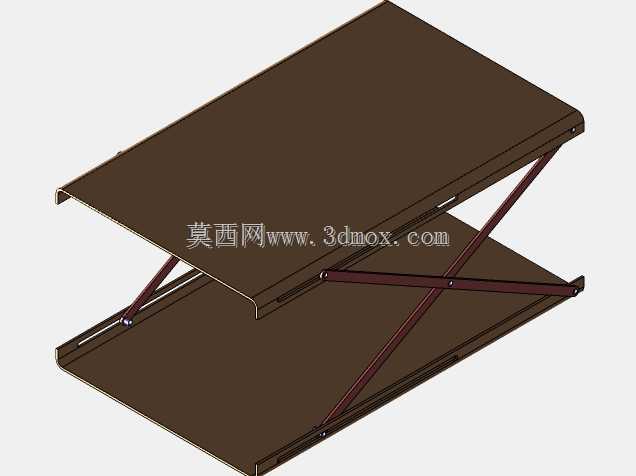

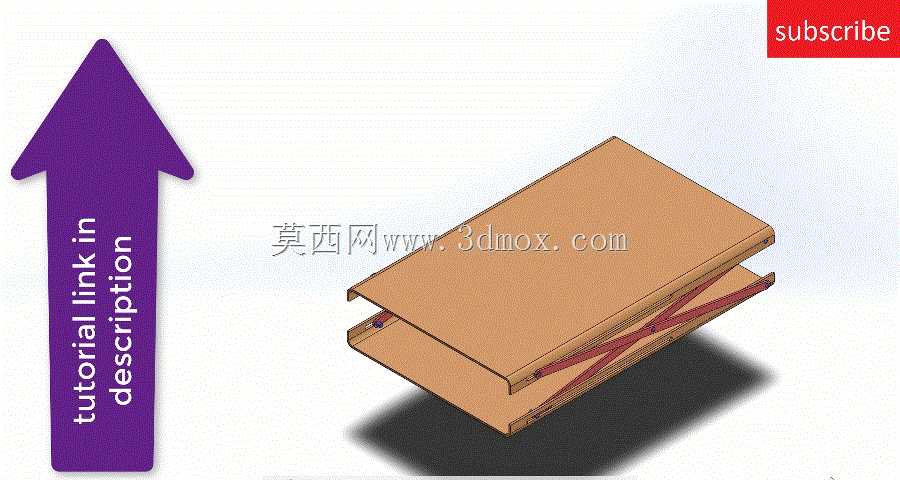

从结构组成来看，这套剪式提升结构主要包含上下两层承载台面、两组对称布置的交叉剪臂、铰接销轴以及驱动连接位几个核心部分。上下台面均采用平板式结构设计，上台面直接承载待举升的工件或者作业人员，下台面作为整个机构的安装基座，需要和地面或者设备机架做刚性固定，台面边缘做了折边强化处理，在不额外增加板材厚度的前提下提升台面的抗弯折能力，避免承载时台面出现中部下凹的变形问题。两组交叉剪臂呈X形交叉布置，交叉中心位置设置通长铰接销轴，让两根剪臂可以绕中心销轴相对转动，剪臂的两端分别和上下台面连接，其中一组连接端采用固定铰接座，和台面保持位置固定仅能转动，另一组连接端采用滑动铰接结构，可以沿着台面预设的导向槽做水平方向的滑移，当剪臂绕中心转动时，滑动端沿着导向槽移动，就可以带动上下台面之间的垂直距离发生变化，实现升降动作。

在设计这类剪式结构的时候，首先要明确的是额定承载能力对应的剪臂截面选型，剪臂作为主要的承力构件，在升降过程中承受压弯复合载荷，尤其是在举升高度处于中间位置时，剪臂的受力状态最为恶劣，需要根据最大承载重量计算剪臂的抗弯截面模量，选择合适厚度的型材或者钣金折弯件作为剪臂基材，同时铰接销轴的直径也要匹配剪臂的受力，避免销轴受剪变形导致机构卡滞。其次要考虑滑动端的摩擦阻力问题，滑动铰接位如果直接采用钢件和台面导向槽干摩擦，不仅升降时驱动力需求大，长期使用还会出现磨损导致间隙变大，升降过程出现晃动，常规设计里会在滑动铰接位加装滚轮或者自润滑轴套，把滑动摩擦转化为滚动摩擦或者低摩擦系数的滑动摩擦，降低驱动阻力同时提升结构使用寿命。

关于安装边界的尺寸控制，这套剪式机构收拢状态下的整体高度由剪臂的截面高度、上下台面的厚度以及铰接座的突出高度共同决定，在满足承载强度的前提下，要尽可能压缩收拢后的整体高度，这样在低位安装时不需要在地面开挖较深的基坑，减少现场安装的施工量。展开后的最大举升高度由剪臂的单臂长度决定，剪臂长度越长，最大举升高度越高，但对应的是收拢状态下的水平方向长度也会同步增加，设计时需要根据现场的安装空间尺寸平衡举升行程和水平占用长度的关系，避免出现机构展开后超出设备安装边界的问题。另外上下台面的外形尺寸要和剪臂的展开范围匹配，台面尺寸过小会导致剪臂滑动端移动到极限位置时超出台面边缘，失去导向支撑，台面尺寸过大则会增加不必要的结构重量，同时提升材料成本。

在实际应用中，这类剪式提升机构可以根据使用需求搭配不同的驱动形式，小载荷轻载场景可以采用手动丝杆驱动或者气弹簧辅助驱动，中等载荷场景可以采用电动推杆或者液压油缸驱动，驱动端通常布置在两组剪臂的交叉铰接位或者下台面滑动端位置，通过驱动滑动端的水平移动来实现升降动作，驱动件的选型要匹配最大举升力的需求，同时要设置上下极限位置的限位结构，避免剪臂转动超出设计角度导致机构卡死或者结构失稳。还要注意的是，剪式机构在升降过程中，上下台面始终保持平行状态，不会出现倾斜，这一特性让它非常适合用于需要保持承载面水平的作业场景，比如生产线上的工件高度适配，能够保证工件在升降过程中不会滑落，和上下游设备的对接精度也更容易控制。

从建模逻辑来看，搭建这类剪式结构的三维模型时，首先要确定上下台面的基准面，绘制台面的轮廓和折边结构，之后在对应位置布置固定铰接座和滑动导向槽的特征，再根据举升行程计算剪臂的长度和铰接点位置，绘制剪臂的实体结构后添加中心铰接的配合关系，最后给滑动端添加直线移动的配合约束，就可以实现机构的运动仿真，验证整个升降行程里是否存在结构干涉，滑动端的移动行程是否满足最大举升高度的需求，同时可以通过仿真模块模拟不同承载下的结构应力分布，对剪臂、铰接销轴、台面等受力部件做强度校核，优化壁厚和截面尺寸，在保证结构安全系数的前提下尽可能减轻整体重量。
