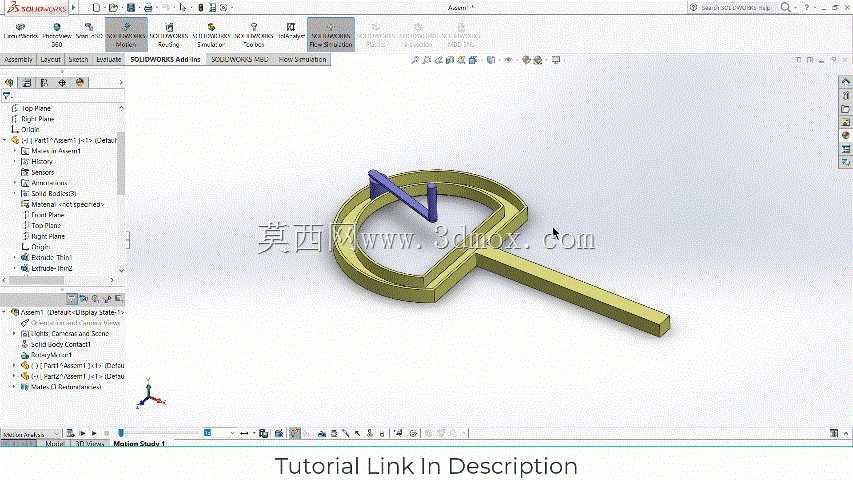

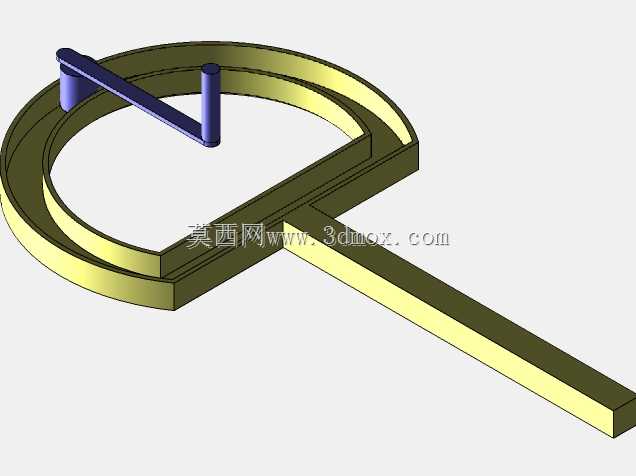

正弦轨迹环形导槽往复传动构件

这类带正弦轮廓环槽的传动构件，常应用在需要将连续回转输入转化为特定规律往复直线或摆动输出的工位场景中，比如轻工包装线的定程送料拨叉驱动、小型检测设备的探针往复扫描机构、纺织机械的导纱杆规律摆动单元，相比普通圆柱凸轮结构，这种开式环槽的加工难度更低，调试阶段对轨迹的修正也更便捷，不需要定制成型铣刀，普通三轴铣床配合分度工装就能完成槽型的粗精加工，适合小批量非标设备的快速迭代开发。从结构功能来看，构件的环形基体上加工出的闭合正弦曲线槽，是整个机构的核心运动副，槽宽与配套的圆柱滚子直径保持H7/f6的间隙配合，既保证滚子在槽内滚动时无卡滞，也能将传动间隙控制在0.02mm以内，避免往复换向时的冲击空程；延伸出的长柄结构是整个构件的安装固定端，柄部末端设计有两个同轴的安装定位孔，安装时可通过圆柱销与设备基座的定位台配合，保证环形槽的中心与输入轴的回转中心重合度误差不超过0.015mm，防止滚子在槽内运行时出现偏磨，缩短构件的使用寿命。设计这类槽机构时，首先要根据输出端需要的往复行程确定正弦曲线的幅值，也就是环槽径向偏离基体中心的最大距离，这个数值直接决定输出构件的摆动或直线移动行程，通常会在理论行程基础上预留10%的余量，避免加工误差导致实际行程不足；其次要匹配输入轴的转速，槽道的侧壁粗糙度要控制在Ra1.6以下，转速超过60rpm的应用场景下，还需要在槽道内预留固体润滑脂的存储微槽，减少滚子与槽壁的滑动摩擦；另外要注意环形基体的壁厚，槽底到基体外圆的最小厚度不能小于5mm，保证构件在承受滚子侧向推力时不会出现形变，尤其是在高速往复换向的工况下，足够的结构刚度能避免共振导致的运动轨迹偏移。从安装边界来看，整个构件的环形部分外径根据行程不同通常在80mm到150mm区间，延伸柄部的长度根据安装位置的空间调整，安装时需要保证输入轴上的滚子悬臂长度不超过滚子直径的1.5倍，防止滚子受侧向力时出现弯曲变形，输入轴的轴承支撑点要尽量靠近滚子安装位置，减少轴端的挠度；整个机构的外围需要预留至少20mm的安全间隙，避免输出端的联动构件与周边固定结构发生运动干涉，尤其是在做运动仿真时，要逐帧检查滚子在正弦槽的波峰、波谷换向位置的间隙，这两个位置是机构最容易出现卡滞的点位，设计时通常会将槽道在换向位置做0.5mm的圆角过渡，减少滚子的换向冲击。实际应用中，这类正弦槽机构相比连杆式往复机构，运动规律更精准，能实现严格按照正弦曲线变化的速度输出，适合对运动平稳性要求较高的工位，比如光学检测设备的扫描驱动，能保证扫描速度的均匀性，避免速度波动导致的检测数据失真；同时结构更紧凑，不需要复杂的连杆铰接点，减少了需要定期润滑维护的运动副数量，在空间受限的小型自动化设备中应用优势明显。建模过程中，正弦槽的曲线生成需要注意曲率的连续性，不能出现曲率突变的点位，否则实际运行时滚子会在突变位置产生刚性冲击，建模完成后需要做干涉检查，模拟滚子在整个回转周期内与槽壁的接触状态，确保全行程内滚子与槽壁都是线接触，没有点接触或卡滞的情况；另外安装孔的位置公差要与基座的定位公差匹配，安装面的平面度控制在0.02mm以内，保证构件安装后不会出现倾斜，导致槽道与滚子的配合间隙不均匀。
