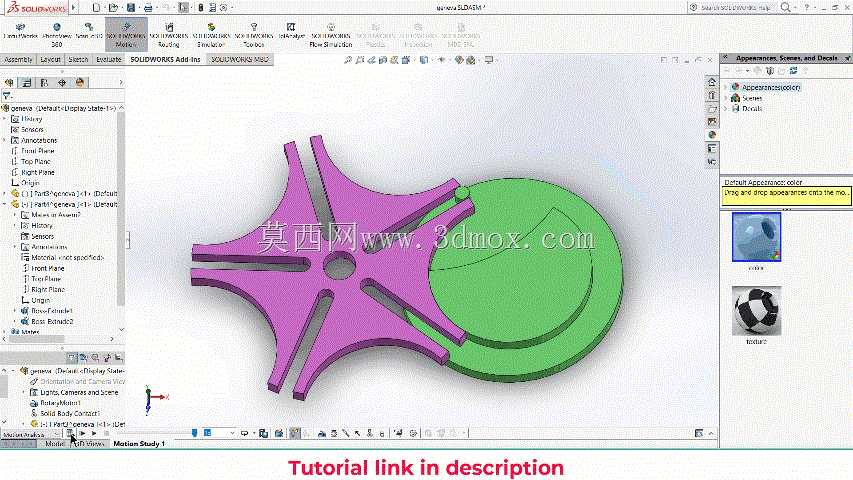

Solidworks构建的间歇传动日内瓦机构

日内瓦机构也就是常说的槽轮机构，是间歇传动场景里应用极广的经典结构，这套三维模型完整还原了外啮合槽轮机构的全部装配关系与运动逻辑，可直接用于传动方案验证、运动仿真演示以及非标设备的间歇工位设计参考。从实际应用场景来看，这类结构常见于多工位转台设备、自动化生产线的步进送料单元、包装机械的分度转位机构、轻工设备的间歇进给工位，还有影视胶片的走片机构、机床的自动换刀转位结构里都能看到它的身影，核心作用是把主动件的连续匀速转动，转化为从动槽轮的周期性间歇转动，实现工位的精准步进与停留，满足工序间的动作时序配合需求。

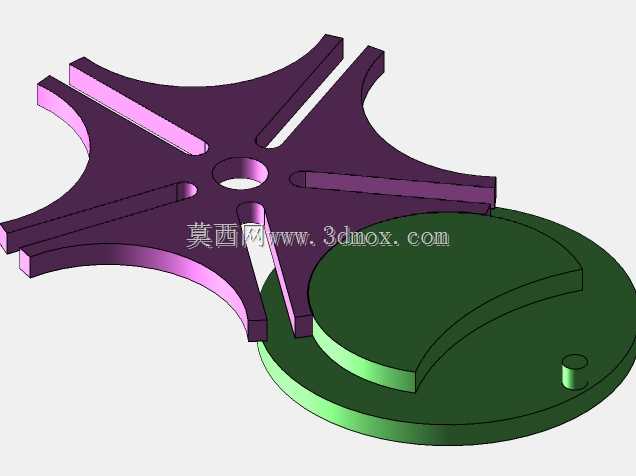

这套模型的设计完全遵循机械设计手册里外啮合槽轮的参数规范，主动拨盘上的圆柱销与槽轮的径向槽做了精准的间隙配合，拨盘的锁止弧与槽轮的凹弧面完全贴合，在槽轮处于停歇阶段时，锁止弧能完全限制槽轮的自由度，避免工位出现偏移，保证停留位置的定位精度。从结构特性来看，这套外啮合式日内瓦机构结构简单、加工难度低，传动过程中冲击相对可控，在中低速间歇传动场景下可靠性极强，相比棘轮机构传动平稳性更好，相比凸轮式间歇机构加工成本更低、装配调试难度更小，适合中小负载的分度转位场景。

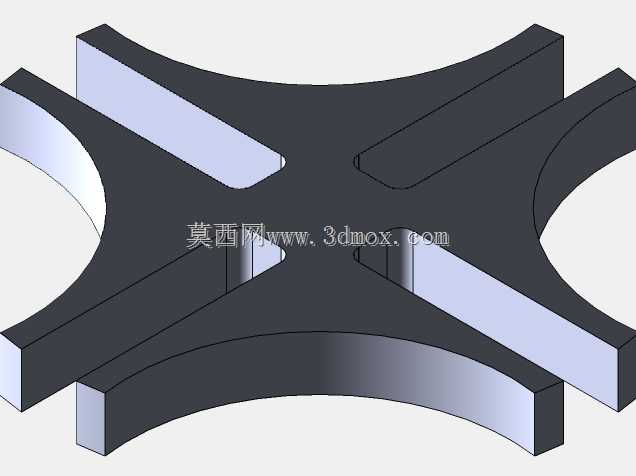

设计过程中首先确定了槽轮的槽数为4槽，对应每次转位90度的分度角，这个槽数选择是工程中最常用的参数，兼顾了动停比与传动平稳性，拨盘的圆柱销直径与槽宽的配合公差按照H7/g6选取，既保证运动过程中无卡滞，又能控制传动间隙在合理范围内，避免转位时出现过大的回差。锁止弧的半径与槽轮的定位弧半径完全匹配，锁止弧的起始与终止位置刚好对应圆柱销进入和退出径向槽的节点，保证运动衔接无冲击，不会出现锁止干涉或者提前解锁的问题。

从安装边界来看，这套机构的主动拨盘与从动槽轮的中心距按照标准传动比设定，整体结构的径向尺寸紧凑，轴向厚度仅需满足拨盘与槽轮的叠装间隙即可，安装时只需保证两个转轴的平行度公差在0.02mm以内，就能保证机构顺畅运行，不需要额外的复杂定位结构。槽轮的中心设置有标准安装孔，可直接连接转台主轴或者输出轴，拨盘的输入端可直接对接驱动电机或者减速箱输出轴，整体安装接口通用性强，可直接集成到各类非标自动化设备的传动链中。

在功能特性上，这套机构的动停时间比固定，每次转位的角度精度由零件的加工精度保证，不需要额外的定位销或者锁紧机构就能实现停歇阶段的位置固定，日常维护只需要在配合面定期添加润滑脂即可，故障率极低。建模过程中所有零件都做了参数化关联，修改槽数、中心距、圆柱销直径等参数时，所有关联特征会自动更新，方便设计人员根据实际的工位数量、转位角度需求快速调整参数，生成符合自身项目需求的机构模型，不需要从零开始绘制，能大幅缩短方案设计阶段的建模时间。

需要注意的是，这类外啮合日内瓦机构的槽轮在转位启动和停止的瞬间存在一定的柔性冲击，不适合高速重载的传动场景，在转速较高的应用场景下需要配合缓冲结构或者选用更复杂的凸轮间歇机构，但在中低速、中小负载的多工位设备中，这套结构的性价比与可靠性是其他间歇传动结构无法替代的。模型中所有零件的倒角、退刀槽等工艺特征都完整保留，可直接导出工程图用于零件加工，不需要额外补充工艺结构，装配体中也设置了正确的运动配合关系，添加旋转驱动后可直接进行运动仿真，查看角速度、角加速度变化曲线，验证传动过程中的冲击情况，为后续的电机选型、结构优化提供数据参考。
