Uma飞机陀螺吸力计结构设计

　　在通航小型飞机的座舱仪表布局中，真空吸力驱动的陀螺仪表是传统机械式航电的核心组成部分，这类仪表依靠发动机带动的真空泵产生的负压差驱动陀螺转子高速旋转，从而为飞行员提供稳定的姿态、航向参考，而吸力计作为监测真空系统负压值的关键仪表，直接关系到整套陀螺仪表的工作可靠性。本次呈现的这款吸力计，是适配轻型通用飞机的机载真空系统监测部件，主要用于实时显示真空管路内的负压数值，帮助飞行员判断真空泵工作状态、管路是否存在泄漏，避免因负压不足导致陀螺仪表转速不够、指示漂移甚至失效的飞行风险。

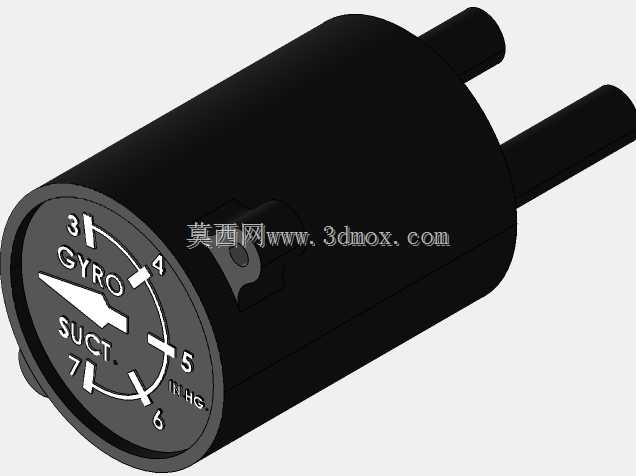

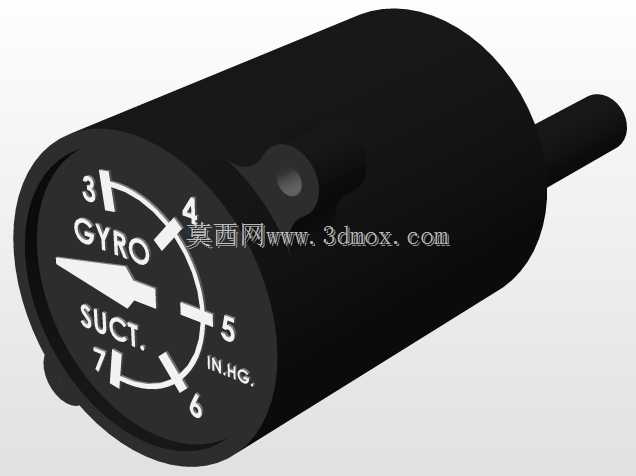

　　从实际装机场景来看，这类吸力计通常安装在座舱仪表板的侧方辅助仪表区域，不需要飞行员频繁扫视，但需要在系统压力异常时能够快速被识别，因此表盘的刻度设计采用了高对比度的黑底白字方案，刻度范围覆盖3到7英寸汞柱的常用工作区间，其中4-6英寸汞柱是多数轻型飞机真空陀螺系统的标准工作压力范围，刻度标识清晰，指针采用宽幅白色设计，即使在座舱光线不佳的情况下也能快速判读数值。表盘上标注的SUCT.是吸力（Suction）的缩写，IN.HG.代表压力单位英寸汞柱，GYRO标识明确了该表的监测对象是陀螺系统的真空供给压力，避免与其他气动系统的压力表混淆。

　　在结构设计层面，这款吸力计采用了圆柱形金属壳体作为主体结构，壳体采用拉伸成型工艺，壁厚控制在1.2mm左右，既保证了足够的结构强度承受机载环境的振动与冲击，又尽可能控制了整体重量，符合航空设备轻量化的设计要求。壳体两端的安装耳片采用一体化冲压成型，每个耳片上预留了直径3.2mm的安装孔，孔位间距符合通用航空仪表的标准安装尺寸，能够直接适配多数轻型飞机的仪表板安装支架，不需要额外制作转接件，降低了改装与维护的成本。壳体尾部的气嘴采用阶梯式结构，能够适配不同内径的真空软管，安装时只需要将软管套入气嘴后用卡箍紧固即可，连接方式简单可靠，能够在机载振动环境下保持良好的气密性，避免管路泄漏导致的压力指示偏差。

　　内部结构的设计上，该吸力计采用膜盒式压力传感结构，膜盒组件通过精密焊接固定在壳体内部的支架上，当真空管路内的负压变化时，膜盒产生相应的形变位移，通过连杆机构带动表盘前方的指针转动，将压力值直接转化为指针的角位移，这种纯机械结构不需要额外供电，即使在飞机电源系统失效的情况下也能正常监测真空系统压力，可靠性远高于电子式压力传感器，非常适合传统机械式航电配置的轻型飞机使用。指针的转轴采用宝石轴承支撑，转动阻尼经过专门调校，既能够快速响应压力变化，又不会因为飞机的机动飞行产生过大的指针摆动，保证读数的稳定性。

　　从安装边界来看，该吸力计的主体外径为57mm，整体长度（含尾部气嘴）为72mm，安装时需要在仪表板上开设直径52mm的安装孔，仪表插入后通过两个安装耳片上的螺丝固定，安装完成后突出仪表板表面的高度为18mm，不会占用过多的座舱仪表板空间，能够和同尺寸的高度表、空速表、升降速度表等标准航空仪表并排安装，保持仪表板布局的整齐统一。壳体表面采用黑色哑光喷塑处理，不会在阳光照射下产生反光干扰飞行员视线，同时具备良好的耐油污、耐盐雾性能，能够适应通航飞机露天停放、不同地域气候下的使用环境。

　　在实际使用过程中，该吸力计的指示精度误差控制在±0.2英寸汞柱以内，能够准确反映真空系统的压力变化，当发动机启动后真空泵开始工作，指针会从7英寸汞柱的位置逐渐向4-6英寸汞柱的正常区间移动，如果发动机达到巡航转速后指针仍然低于4英寸汞柱，就说明真空泵存在磨损或者管路存在泄漏，需要及时进行检修；如果指针超过6英寸汞柱，则说明真空系统的调压阀存在故障，过高的负压会导致陀螺转子转速过快，加速轴承磨损甚至损坏陀螺仪表，这时候飞行员就需要及时调整调压阀或者切换备用真空源。

　　建模过程中，对该吸力计的所有外观细节都进行了1:1还原，包括壳体上的安装耳片倒角、气嘴的阶梯结构、表盘上的刻度印刷细节、指针的形状与厚度都和实物保持一致，既可以用于航空座舱模拟训练设备的仪表建模，也可以用于轻型飞机维修培训的教具模型制作，还能够为同类机载气动仪表的结构设计提供参考。模型的装配关系完全按照实物的装配顺序搭建，壳体、表盘、指针、后盖、气嘴等部件都是独立的零件，能够单独拆分查看内部结构，方便结构设计人员理解这类机械压力表的传动原理与结构布局。
