RC艾伦姿态陀螺配套微型转差指示构件

　　在小型遥控航空模型的姿态控制系统搭建过程中，不少飞手和结构设计从业者都会遇到姿态反馈精度不足、状态指示构件安装适配性差的问题，这款配套RC艾伦姿态陀螺仪的微型转差指示构件，正是针对这类航模飞控配套场景做的结构优化设计。从实际装机使用的角度来看，这类指示构件的核心作用，是将陀螺仪采集到的姿态转差信号通过机械结构的位置滑动做直观的状态反馈，不需要额外外接数显模块就能让调试人员快速判断陀螺的零点偏移、动态响应偏差情况，在场地调试、户外飞行前的快速校验环节实用性很强，尤其是在没有外接调试显示屏的外场环境下，依靠机械指示的直观位置变化就能快速排查飞控安装偏差、陀螺校准异常这类常见问题。

　　设计这款构件的时候，首先考虑的是航模机身内部的安装空间限制，小型固定翼像真机、涵道机的机头设备舱空间往往非常局促，留给指示构件的安装位大多是曲面贴合的不规则区域，因此整体外形采用了贴合航模机身曲面的弧面轮廓，没有做多余的突出结构，避免安装后和机身蒙皮、舵机拉杆产生运动干涉。构件底部的两个安装耳片做了下沉式的开孔设计，安装孔的位置经过反复适配，既可以用M1.2的微型螺丝直接固定在玻纤安装板上，也可以配合双面泡棉胶做粘接固定，两种安装方式都不会让构件主体突出安装平面超过3mm，完全适配1.2米翼展以下小型航模的设备舱安装边界。

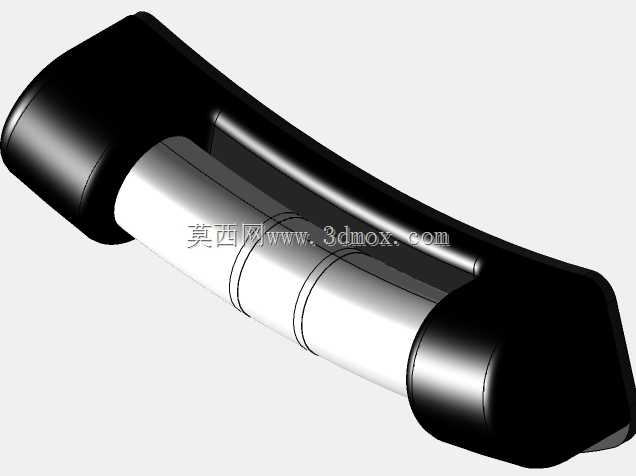

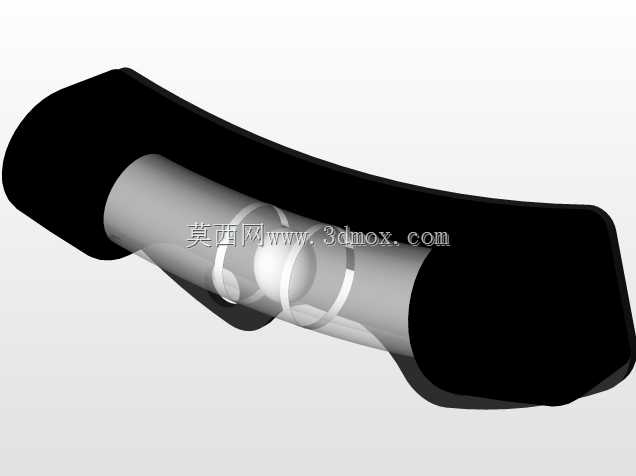

　　从功能结构来看，构件中间的滑动指示轨道做了低阻尼的顺滑设计，滑动块和轨道之间的配合间隙控制在0.05mm以内，既不会因为飞行过程中的振动出现滑块自行窜动的误指示情况，也不会因为阻尼过大导致指示响应滞后，无法跟上陀螺动态调整的转差变化。两侧的限位结构做了圆弧过渡处理，避免滑块滑动到行程端点时出现卡滞，整个滑动行程的长度刚好对应陀螺±15度的姿态转差量程，滑块上的两道凸棱作为指示标记，和构件本体上的基准线对齐时即为陀螺零点校准状态，调试时不需要对照参数表就能快速判断校准状态。

　　构件的外壳部分做了亮面和磨砂面的分区处理，上半部分的亮面区域可以反射环境光线，在户外强光下也能清晰看到滑块的位置变化，下半部分的磨砂安装面可以提升粘接固定时的附着强度，避免飞行振动导致构件脱落。整个构件的壁厚控制在0.8mm到1.2mm之间，在保证结构强度的前提下尽可能降低自重，整体重量不到2g，不会给小型航模增加额外的负载，对飞行重心的影响可以忽略不计。

　　在实际装机适配的时候，需要注意安装平面的曲面弧度要和构件底部的弧面尽量贴合，如果安装位的弧度偏差较大，可以通过轻微打磨安装耳片的方式做适配，不要强行掰动构件主体，避免内部的滑动轨道出现变形导致滑块卡滞。布线的时候要注意将陀螺的信号引线从构件侧面的预留缺口位置引出，不要让引线干涉滑块的滑动行程，安装完成后可以手动轻晃机身，观察滑块是否能跟随陀螺的姿态变化顺畅滑动，有没有卡顿、窜动的情况，确认滑动顺畅后再完成设备舱的收尾组装。

　　这类微型指示构件除了配套RC艾伦姿态陀螺仪使用之外，也可以适配其他同尺寸规格的微型航电设备，作为小型机械滑动指示部件使用，在小型无人机飞控系统、微型机器人姿态反馈模块上也能找到适配场景，结构设计上预留的安装余量足够适配多数微型航电设备的安装需求，不需要做大幅度的结构修改就能直接复用。
