卧式罐体配套管路支撑结构三维设计

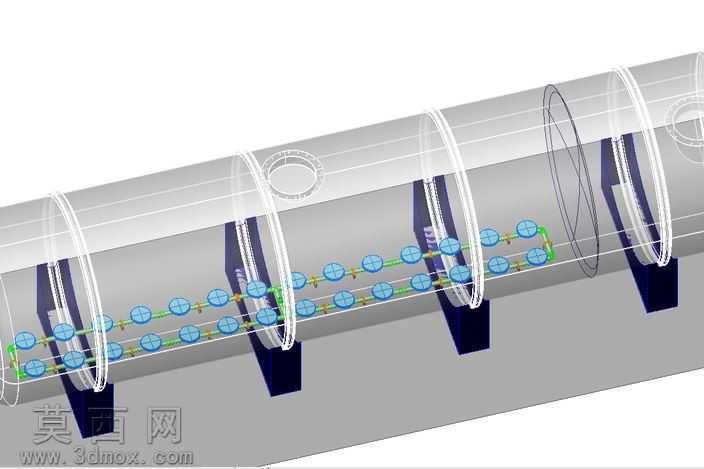

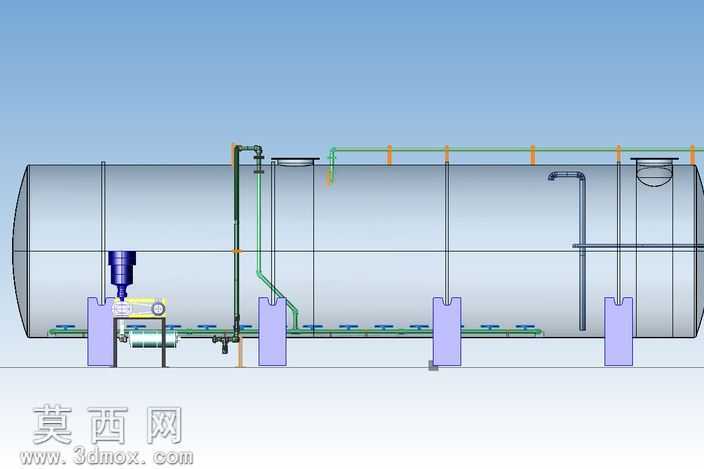

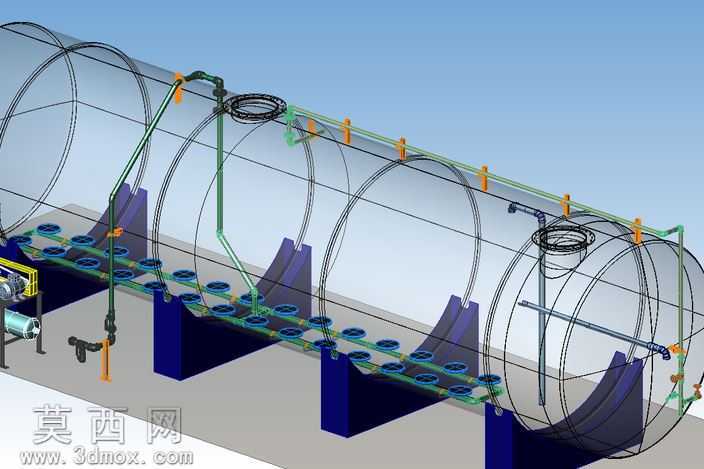

本作品采用Autodesk Inventor完成全参数化三维建模，整体围绕卧式长筒形罐体展开结构设计，建模过程中先以旋转特征生成罐体主体曲面，通过线框显示模式保留罐体轮廓参考，方便内部管路与外部附件的对位装配，避免结构干涉问题。罐体底部设计有三组渐变式曲面支撑鞍座，鞍座采用加厚实体特征生成，与罐体外壁曲面做完全贴合的配合约束，鞍座底部设置平整安装基面，预留螺栓安装点位，可直接适配现场安装基座的固定需求。罐体外部沿轴向排布多组支撑管卡，将纵向输送主管路沿罐体长度方向固定，主管路通过多组直角弯头、分支三通连接不同功能的支管，部分支管延伸至罐体顶部接入罐内，部分支管沿罐体侧面下行连接底部阀组与外接动力组件，管路连接处均做密封配合约束，还原工业现场管路的实际连接逻辑。罐体端部设置人孔结构与环形加强圈，提升罐体端部的结构强度，侧面配套的小型动力组件采用拉伸、阵列特征完成细节建模，包含电机、泵体、连接法兰等细分部件，各部件间保留合理的装配间隙与操作空间。渲染阶段采用半透明玻璃材质赋予罐体外壳，可清晰展示内部管路的走向与排布，支撑鞍座采用深蓝色哑光工程材质，管路采用金属光泽的绿色与银灰色材质区分不同介质通路，阀件、管卡采用橙色警示材质突出操作点位，整体渲染层次分明，可直观呈现整套设备的结构组成与装配关系。设计过程中优先考虑管路的排布合理性，避免管路出现急弯、交叉干涉问题，支撑点位的间距经过参数化计算，保证罐体承重均匀，各附属部件的安装位置预留足够的维护操作空间，整套模型装配逻辑严谨，特征参数完整，可直接用于结构验证、方案展示与施工参考。
