FN5.7手枪枪管活塞筒组件结构设计

该组件是FN5.7×28mm口径手枪自动循环系统的核心组成部分，承担着击发后枪管定位、火药燃气能量传递、枪机后坐缓冲与复进引导的多重作用，在手枪的短后坐自动工作流程中，是衔接身管、枪机与套筒的关键传动部件。从实际勤务使用场景来看，该组件的可靠性直接决定手枪在连续射击过程中的循环稳定性，无论是警用日常配枪的勤务使用、竞技射击场景下的高频次击发，还是野外复杂环境下的战术动作，该部件都需要在沙尘、温差、连续后坐冲击的工况下保持动作顺畅，不能出现卡滞、断裂或者配合间隙超差的问题。

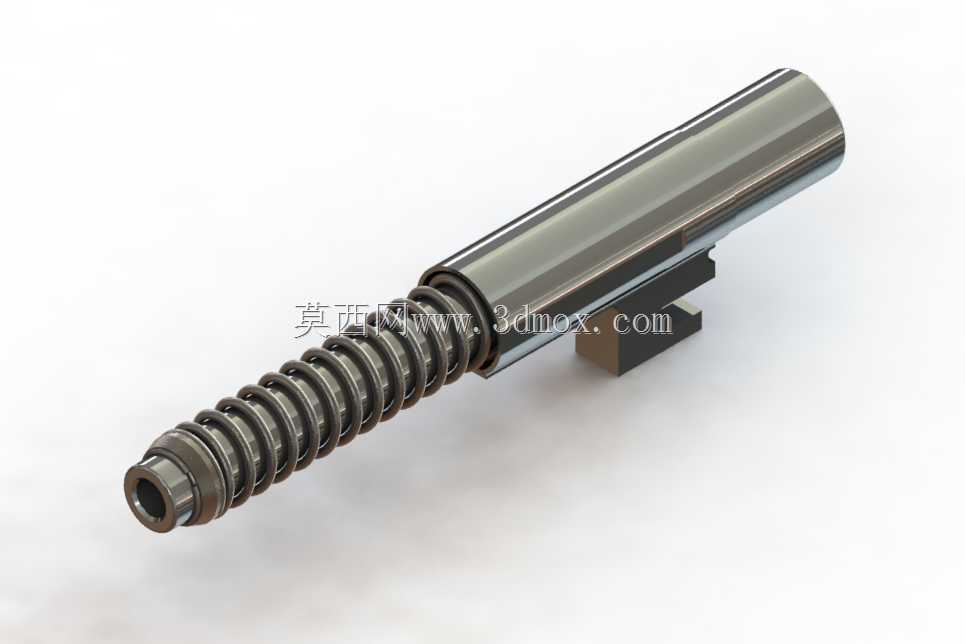

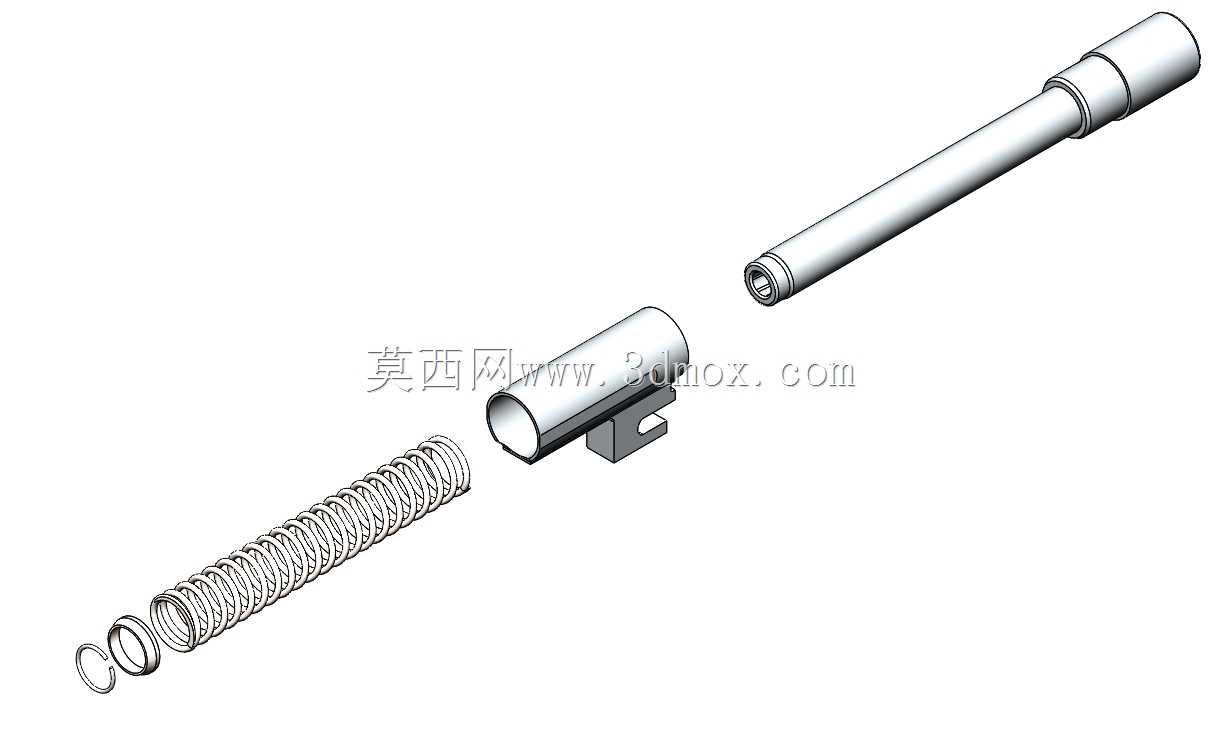

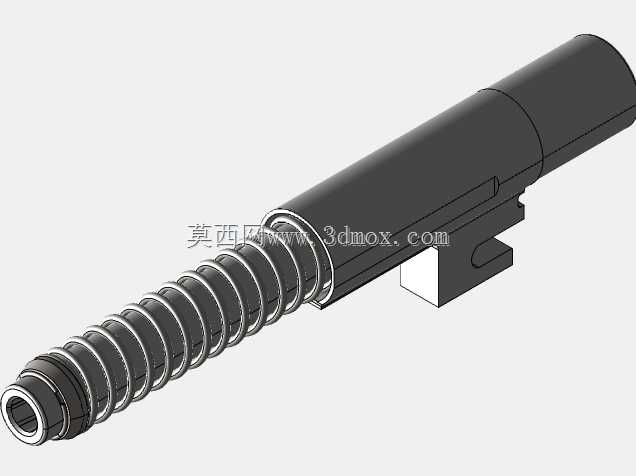

从结构设计逻辑来看，组件采用同轴集成式布局，将枪管本体、活塞配合段、复进簧导杆功能整合为一体，有效压缩了手枪握把上方的轴向布局空间，适配5.7mm口径弹的药室长度需求，同时控制全枪整体长度在便携尺寸范围内。身管部分采用等壁厚镀铬内膛设计，弹膛部位做了局部加厚处理，承受5.7×28mm弹击发时的300MPa级峰值膛压，线膛段的缠距匹配该弹种的弹头稳定需求，保证出膛弹头的旋转转速符合外弹道设计要求。身管尾部的配合凸台与套筒座的定位槽做小间隙滑配，在射击后坐过程中沿预设导轨方向做短距离后坐，带动套筒完成抽壳、抛壳动作。

套在身管外侧的螺旋复进簧，采用等节距圆柱螺旋压缩弹簧设计，弹簧丝直径、中径参数经过反复调校，既保证后坐过程中能吸收足够的冲击能量，降低套筒后坐到位时对套筒座的撞击，又能在复进过程中提供足够的推力，推动套筒快速完成推弹上膛、闭锁动作，弹簧两端做并圈磨平处理，避免工作过程中出现簧圈错位卡滞的问题。身管前端的活塞配合段，与枪管口部的闭气环配合，击发时少量火药燃气进入活塞腔，为自动循环提供初始动力，同时该段还承担复进簧前端的定位作用，限制弹簧在压缩、伸展过程中的径向窜动。

从安装边界尺寸来看，组件整体为同轴回转体结构，最大外径出现在身管尾部的闭锁凸台位置，整体长度适配FN5.7手枪套筒内部的轴向安装空间，安装时无需额外调整垫片，直接与套筒座的定位槽、复进簧导杆孔配合即可完成装配，各配合面的公差带控制在IT7级精度，既保证拆装维护的便捷性，又避免间隙过大导致的射击精度下降问题。身管下方的定位凸块，嵌入套筒座的导轨槽内，限制枪管在射击过程中的转动自由度，保证每次闭锁时弹膛与枪机的同轴度一致，进而保障连续射击时的弹着点一致性。

在实际结构设计过程中，该组件的受力分布做了针对性优化，身管与活塞段的过渡位置做了圆角过渡处理，避免应力集中导致的疲劳断裂，复进簧的工作行程与枪管后坐行程做了精准匹配，不会出现弹簧并圈或者伸展过度的情况。表面处理采用高硬度磷化加氧化层工艺，既提升零件表面的耐磨性能，降低连续射击过程中与套筒、复进簧之间的摩擦损耗，又具备一定的防腐蚀能力，适配不同温湿度环境下的使用需求。对于三维建模从业者而言，该组件的建模过程需要重点关注各回转面的同轴度约束、螺旋弹簧的节距与端部并圈结构、定位凸块的形位公差设置，在装配体环境下需要模拟后坐、复进的全行程动作，验证各零件之间不存在运动干涉，弹簧压缩过程中不会与身管外表面、套筒内壁发生摩擦卡滞，才能保证模型具备实际工程参考价值，可用于枪械结构原理演示、维修维护培训或者相关零部件的改进设计参考。
