法兰安装式靶心水准泡结构设计

在各类需要快速确认平面水平度的设备安装、工位调试场景里，这类带法兰安装座的靶心水准部件是非常实用的小结构件，和长条式水准泡只能确认单轴向倾斜不同，靶心结构的水准泡可以同时反馈X、Y两个轴向的倾斜偏差，操作人员不用反复调整水准泡摆放角度，一眼就能判断安装面的整体水平状态，在小型试验台架、便携检测设备、光学仪器底座、户外架设的轻型设备上应用非常广泛。

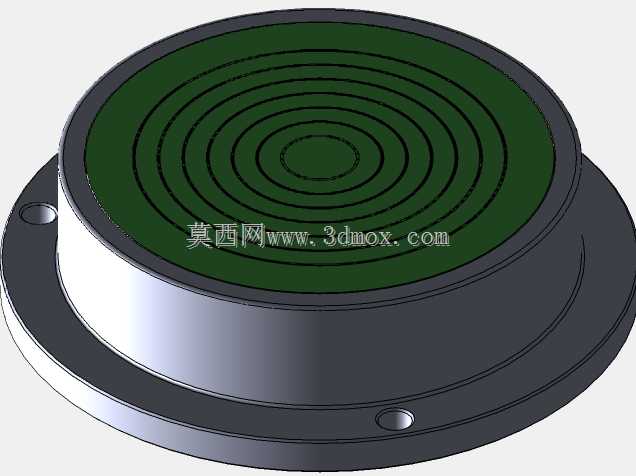

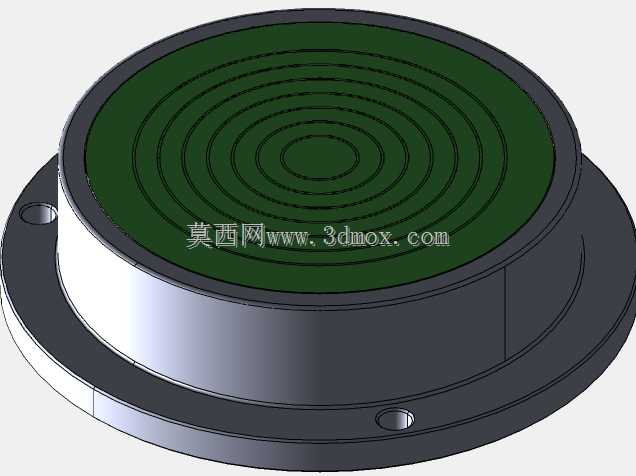

从结构设计逻辑来看，这个部件整体分为三个功能段，最下方是带安装孔的法兰底座，法兰上做了两个对称的沉头安装孔，孔位的设计适配M4规格的内六角沉头螺钉，安装时螺钉头可以完全沉入法兰沉孔内，不会突出底座平面影响安装贴合度，法兰的下端面是整个部件的安装基准面，加工时需要保证足够的平面度，避免安装时因为基准面变形导致水准泡的读数出现系统偏差。法兰向上延伸的是圆柱形的主体基座，基座内部用来封装水准泡芯体，基座的外壁做了阶梯轴结构，靠近法兰的位置直径更大，向上收窄的台阶可以在安装时起到轴向定位作用，也能增强基座和法兰连接位置的结构强度，避免受外力冲击时出现根部断裂的问题。

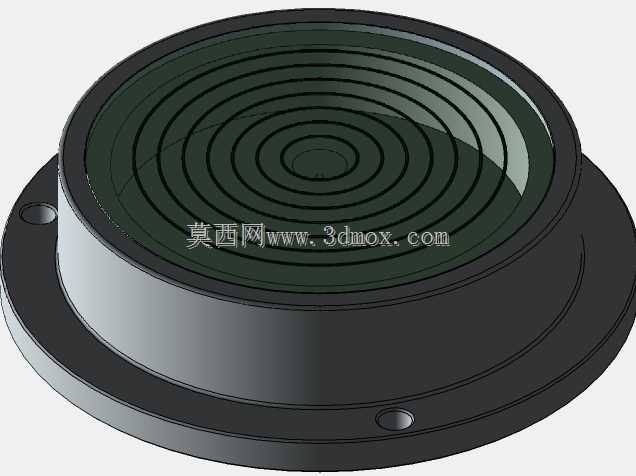

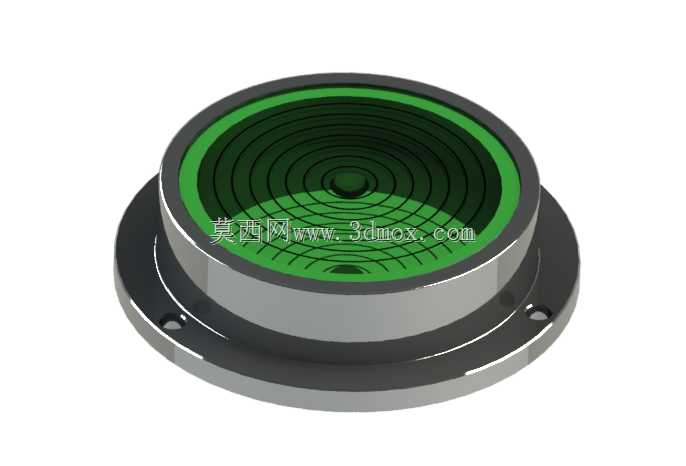

最核心的部分是内部的靶心水准泡芯体，泡体的上表面是内凹的球面结构，球面内部印刷了多圈同心的环形刻度线，每一圈刻度对应固定的倾斜角度值，封装在透明泡壳内的液体留有一个小气泡，当安装面处于完全水平状态时，气泡会刚好停在同心圆环的中心位置，只要气泡偏移出中心圈，就说明对应方向存在倾斜，气泡偏移的距离和倾斜角度呈线性对应，操作人员可以根据气泡所在的刻度圈快速判断倾斜量，不用借助其他读数设备。泡体和金属基座之间采用密封胶填充固定，一方面可以缓冲外界的振动冲击，避免泡体受硬接触破裂，另一方面也能起到密封作用，防止灰尘、水汽进入基座内部污染泡体表面，影响刻度的辨识度。

在实际选型和安装使用时，需要先确认安装基准面的加工精度，一般要求安装面的平面度公差不低于0.1mm，表面粗糙度达到Ra3.2即可，不需要过高的加工精度，过高的表面要求反而会增加加工成本。安装前要先清理安装面的毛刺、焊渣、切削残留，避免异物垫在法兰底座下方导致基准倾斜，固定螺钉时要采用对角交替拧紧的方式，不要一次性把单侧螺钉拧死，防止法兰受单侧压紧力出现变形，带动内部水准泡出现初始角度偏差。安装完成后可以用已知精度的水平仪做校准，如果发现气泡初始位置不在中心，可以在法兰底座和安装面之间塞入极薄的铜箔垫片调整，直到水平状态下气泡居中即可。

这类水准部件的灵敏度选择要匹配实际使用场景，比如普通设备粗调平可以选择刻度间隔为30分的规格，精密仪器调平则需要选择刻度间隔为5分甚至更高精度的规格，不需要盲目追求高灵敏度，灵敏度过高的水准泡在有轻微振动的车间环境里会一直出现气泡晃动，反而不利于快速判断水平状态。日常使用时要避免硬物刮擦水准泡的上表面，不要用有机溶剂擦拭泡壳，防止透明泡壳被腐蚀出现雾化发白的问题，长期不用时可以在表面贴一层防尘保护膜，减少灰尘附着。

从建模角度来说，绘制这个结构时要先确定法兰的安装孔距、基座的整体高度、水准泡的球面半径这几个核心尺寸，法兰的外径要比基座直径大出足够的安装边宽度，保证螺钉安装时有足够的压紧接触面，沉孔的深度要和所选螺钉的头部长度匹配，避免螺钉拧紧后突出或者沉孔过深导致螺钉压紧力不足。内部的水准泡球面要保证和基座的同轴度，否则会出现刻度偏心的问题，导致不同方向的倾斜读数出现偏差，外壁的阶梯结构要做圆角过渡，减少应力集中的同时也能避免安装时划伤操作人员。
