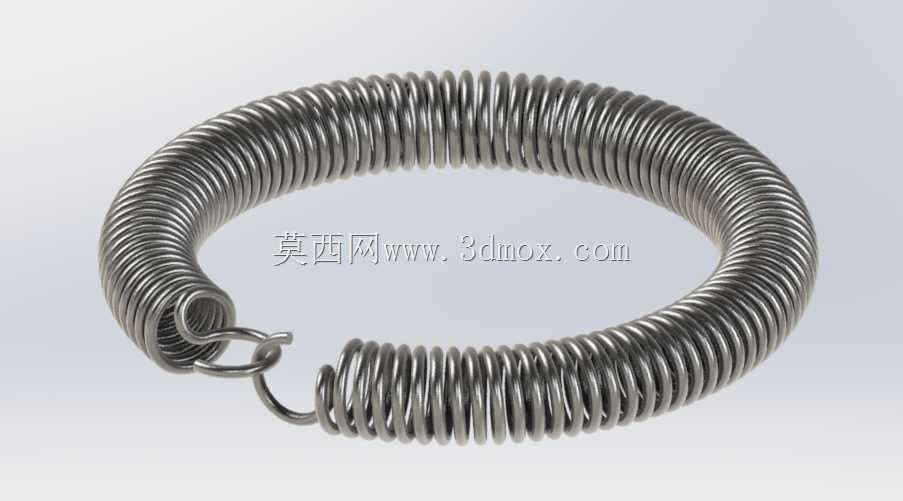

环形带挂钩闭合式拉伸弹簧结构

这类环形闭合结构的拉伸弹簧，在小空间弹性复位、环形张紧的工况里有不可替代的作用，和常规直柱形拉伸弹簧的直线施力逻辑不同，它的整体成型为闭环环状，两端的挂钩直接扣合在弹簧自身的端部圈体上，不需要额外设置外部挂接点位，能在环形的安装空间内提供周向的张紧弹力。日常在小型线束捆扎张紧、便携卡扣的复位结构、小型环形锁具的弹性抵紧、柔性管接头的防脱抱紧结构里，都能见到这类弹簧的应用，它不需要额外的安装支座，依靠自身的环形结构就能套设在被张紧的部件外侧，安装时只需要将两端挂钩扣合到位，就能实现持续的周向抱紧力，相比用多个直弹簧拼接的环形张紧结构，它的力值输出更均匀，不会出现局部应力集中导致的部件偏磨问题。

从设计逻辑来看，这类弹簧的簧丝选用冷拉碳素弹簧钢丝绕制，绕制过程中先按照需求的环形中径成型连续的螺旋圈体，螺旋升角按照常规拉伸弹簧的参数设定，保证圈体之间在自由状态下有轻微的并紧预压力，避免受力时出现圈体间隙不均导致的力值波动。两端的挂钩是在簧体绕制完成后，将端部的簧丝弯折成圆环状挂钩，其中一端的挂钩直接扣入另一端的端部圈间隙内，形成自闭合的环形结构，挂钩的弯折半径需要大于簧丝直径的2倍，避免弯折处出现应力集中导致的疲劳断裂，同时挂钩的开口间隙需要控制在0.1倍簧丝直径以内，防止工作过程中出现挂钩脱开的失效问题。

实际选型应用时，需要先确认安装位置的环形空间内径，弹簧的自由状态环形外径需要比安装腔的内径小0.5-1mm，避免安装后簧体外圈和安装腔内壁出现摩擦磨损，而弹簧的自由状态环形内径需要比被抱紧的部件外径大1-2mm，方便安装时顺利套入，当挂钩扣合后，弹簧会产生初始的预紧变形，这个预紧力需要根据被抱紧部件需要的摩擦力来计算，通常预紧变形量控制在弹簧总可变形量的15%-25%区间，既能保证足够的抱紧力，又能预留足够的变形余量应对工作中的振动、位移冲击。簧丝的直径选择需要匹配需求的力值，比如用于小型线束张紧的场景，簧丝直径通常在0.3-0.8mm区间，环形中径在20-50mm不等，而用于管接头防脱抱紧的场景，簧丝直径可以达到1-2mm，能提供更大的抱紧力防止接头受拉脱开。

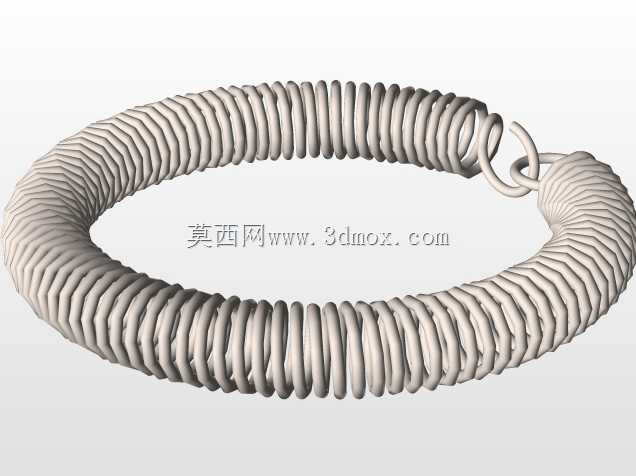

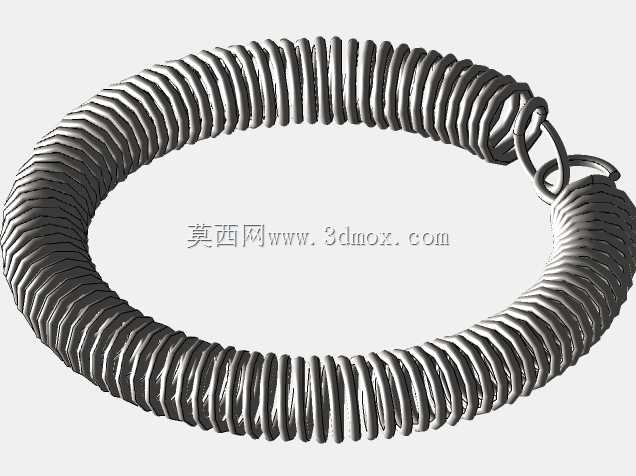

建模过程中需要注意螺旋线的路径设置，不能直接用常规的直线螺旋线，需要沿着环形的中心路径扫掠螺旋线，保证每一圈簧丝的螺距均匀，同时在端部挂钩的位置，需要做平滑的曲率过渡，避免扫掠出来的簧体在弯折处出现网格畸变，挂钩和簧体圈的接触位置需要预留0.05mm的装配间隙，模拟实际生产中的装配公差，避免建模时出现实体干涉，影响后续的有限元力值仿真精度。做受力仿真时，需要给环形簧体施加周向的扩张载荷，模拟实际工作中被抱紧部件对弹簧的撑开力，重点观察挂钩弯折处、挂钩和簧圈接触位置的应力分布，确保最大应力值低于簧丝材料的许用疲劳应力，保证弹簧的循环使用寿命满足工况要求。这类弹簧因为是自闭合结构，不需要额外的连接件，安装效率比常规的分体式张紧结构高很多，在小型便携设备、消费电子配件、小型五金锁具里的应用占比逐年提升，设计时只要控制好环形的圆度、挂钩的扣合强度、簧体的劲度系数三个核心参数，就能满足绝大多数场景的使用需求，不需要做额外的表面处理，依靠弹簧钢丝本身的防锈性能就能应对常规室内工况的使用要求，如果是在潮湿或者有腐蚀的场景使用，可以更换为不锈钢簧丝绕制，不需要改变整体的结构参数就能直接适配。
