交叉剪式旋转置物承载架结构设计

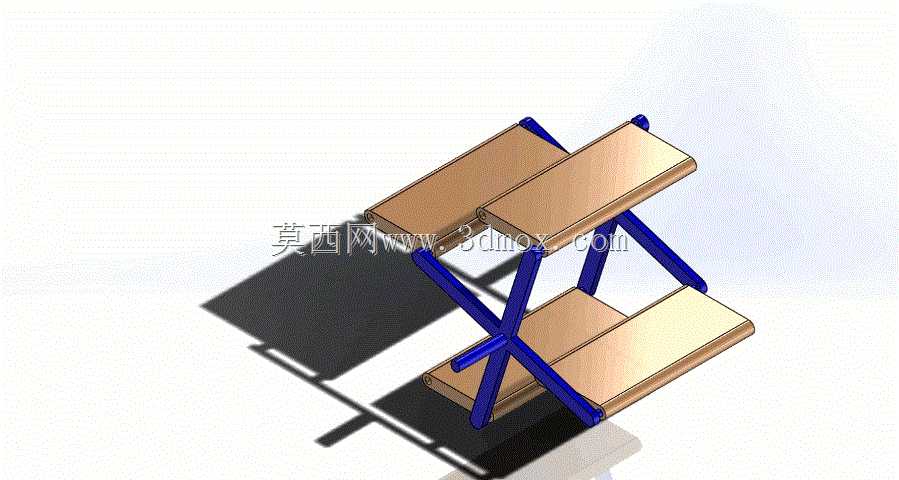

　　该结构核心采用交叉剪臂联动的旋转承载设计，核心运动逻辑依托剪叉铰接点的同轴旋转特性，实现上下两层承载板的同步旋转换位动作，这类结构最早在千禧轮类趣味机械装置中得到应用，后续逐步延伸到小型置物、工位周转、展示陈列等多个实用场景。从实际应用场景来看，这类结构可适配桌面工位的工具分层取放场景，比如装配工位上的小型零件盒承载，操作人员无需挪动身体，只需轻推上层承载板，即可通过剪臂的联动旋转将下层承载的物料转动到身前，减少工位上的伸手取件距离，降低重复动作带来的操作疲劳；也可用于小型展示场景的展品轮换，比如文创产品、小型五金样品的陈列，通过缓慢旋转实现不同展品的依次展示，无需额外配置电动旋转台，纯机械结构无需供电即可实现动作，可靠性更高。

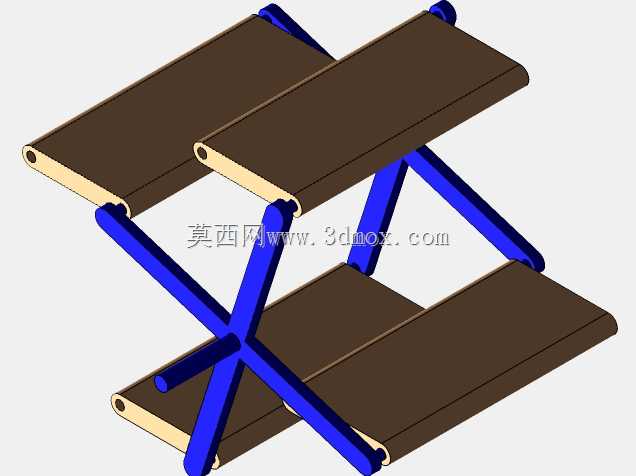

　　从功能特性来看，该结构的剪臂采用对称交叉布置，中心铰接点作为整个旋转动作的固定回转轴，四个剪臂端点分别与上下两层承载板的端部铰接，铰接位置均配置同轴的转动副，保证转动过程中无卡滞；承载板采用平板式设计，边缘做圆角过渡，避免转动过程中与周边物体发生剐蹭，板面可根据实际使用需求粘贴防滑垫、加装定位挡边，适配不同形状的被承载物体。结构的运动行程由剪臂的长度决定，当剪臂绕中心轴旋转90度时，上下两层承载板刚好完成位置互换，旋转过程中两层板始终保持平行状态，不会出现承载面倾斜导致物体滑落的问题，整个运动过程无死点，手动推动即可完成全程动作，操作力仅需克服铰接处的转动摩擦力，长期使用也不会出现动作卡顿。

　　设计思路上，整个结构优先保证运动的同步性，所有铰接孔的同轴度公差控制在0.02mm以内，避免因孔位偏差导致的转动别劲问题；剪臂的截面采用矩形截面设计，在保证足够抗弯强度的前提下，尽可能降低结构自身重量，减少转动时的惯性力，避免旋转到位时出现冲击；承载板的厚度根据额定承载重量核算，常规桌面使用场景下，单块承载板可承载5kg以内的物体，若需提升承载能力，可适当增加剪臂的截面尺寸、更换铰接处的销轴为带轴承的转动副，降低摩擦阻力的同时提升径向承载能力。

　　从安装边界与外形尺寸来看，该结构收拢状态下的整体投影尺寸与单块承载板的尺寸一致，展开旋转过程中最大外接圆直径为单块承载板对角线长度，安装时需在周边预留对应尺寸的旋转空间，避免与周边固定构件发生干涉；中心转轴的底部可通过法兰直接固定在桌面、台面等安装基准面上，也可加装底座实现独立放置，无需复杂的安装固定工序。铰接处的销轴采用间隙配合，装配时可涂抹少量润滑脂降低转动摩擦，日常维护仅需定期检查铰接处的紧固情况，避免销轴松脱导致结构失效，整体结构零件数量少，加工难度低，所有板材、臂类零件均可采用常规的钣金切割、型材加工工艺制作，无需开模，小批量制作成本较低，适合工位改造、小型非标设备的置物模块选用。在实际结构优化过程中，还可在中心转轴处加装阻尼结构，调整旋转时的阻尼力，让转动过程更平缓，避免承载易碎物品时因转动过快导致物品倾倒，也可在旋转的两个极限位置加装弹性定位珠，实现旋转到位后的自动卡位，无需额外设置锁止结构即可保证承载位置的固定，提升使用时的稳定性。
