喇叭曲线异形曲面结构创意设计

这类带连续喇叭曲线的异形曲面结构，常出现在流体导流构件、声学导波部件、艺术化工业外观件的设计场景中，区别于常规规则回转体的喇叭结构，该设计通过多段曲率连续变化的曲面拼接，实现了非对称的流线形态，在流体输送场景中，这种渐变收窄同时带扭转趋势的曲面，能够降低介质流经壁面时的湍流损耗，减少局部涡流带来的振动与噪音，相比等截面或者单段锥面的喇叭结构，其流道截面的变化率是沿曲线走向动态调整的，能够适配不同流速区间的介质导流需求，在声学应用场景中，这种非对称的曲面形态可以打散声波的规则反射路径，减少特定频率的驻波产生，优化声波传导的指向性。

从设计逻辑来看，整个结构的构建首先需要确定核心引导线的走向，喇叭曲线的基准线并非单一平面内的样条，而是带空间扭转角度的三维曲线，曲线的曲率变化需要匹配两端的截面尺寸约束：大端的椭圆截面作为结构的安装基准面，需要预留对应的安装贴合边界，其长轴短轴的尺寸比例根据实际安装位的空间限制设定，通常大端截面的边缘会做0.5到2毫米的圆角过渡，避免安装时的应力集中，也能消除曲面拼接处的锐边；小端的收窄部分顺着引导线做连续扭转，截面从大端的椭圆逐步过渡到小端的类水滴形截面，整个过渡过程中要保证曲面的G2连续，避免出现曲率突变的折痕，否则在后续做结构仿真或者加工时，会出现应力集中点或者加工刀路的断差。

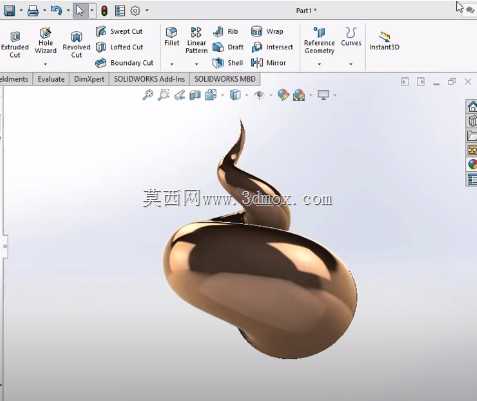

在建模过程中，需要先拆分曲面的构建边界，将整个结构分为主体回转过渡区、扭转收边区、端部圆滑区三个部分，主体过渡区负责承接大端安装面的尺寸基准，这部分的曲面曲率变化相对平缓，保证和安装对接面的垂直度公差在0.1毫米以内，满足装配时的贴合要求；扭转收边区是整个喇叭曲线的核心段，这部分的曲面需要通过引导线控制截面的扭转角度，每间隔10毫米的曲线长度设置一个截面控制点，调整每个截面的旋转角度与缩放比例，保证曲面的光顺度，避免出现局部的凹陷或者凸起；端部圆滑区则是对小端的收尾处理，做封闭的球面过渡，避免锐边带来的安全隐患，也能优化整个结构的外观流线感。

从安装边界来看，大端的安装面需要根据实际使用场景设计对应的连接结构，如果是作为流体导流部件，大端需要设计对应的法兰连接位或者卡接槽，连接位的螺栓孔分布要避开曲面的薄壁区域，保证安装时的结构强度，整个结构的壁厚根据使用材质调整，若采用塑料注塑成型，壁厚保持在1.5到3毫米之间，壁厚差控制在30%以内，避免注塑时出现缩痕或者填充不足；若采用金属板材冲压成型，壁厚则根据板材的拉伸性能设定，通常在0.8到2毫米之间，曲面的拉伸深度不能超过板材的极限拉伸比，避免冲压时出现开裂。

实际应用中，这类曲面结构的设计难点在于平衡曲面造型的流畅性与结构的工艺可行性，很多时候单纯追求曲线的艺术效果会忽略加工的限制，比如扭转角度过大的区域如果曲率半径过小，不管是数控铣加工还是3D打印都会出现支撑难去除或者表面质量差的问题，因此在设计阶段就需要同步考虑后续的加工工艺，将曲面的最小曲率半径控制在加工刀具半径的1.5倍以上，如果是采用五轴加工，还要预留足够的刀具避让空间，避免加工时出现撞刀的情况。另外，这类带连续喇叭曲线的结构在做受力仿真时，需要重点关注曲面扭转区域的应力分布，因为扭转段的截面是连续变化的，受力时的应力传递路径不像规则结构那样直接，容易在曲率变化最快的区域出现应力集中，需要在对应位置做局部的壁厚加强或者圆角优化，保证结构在承受额定载荷时不会出现变形或者开裂。
