可变形塑料平台弹簧结构设计

　　这类可变形塑料平台弹簧，常被用在轻载工位的缓冲支撑场景里，比如小型电子元器件装配线的工件托台、实验室小型检测设备的载物平台、消费电子产品的按压式弹出结构中，替代传统金属螺旋弹簧解决金属件易锈蚀、易产生导电接触、重量偏大的问题。从实际使用场景来看，这类弹簧不需要承担大吨位载荷，核心作用是在垂直方向提供稳定的往复回弹力，同时依靠自身的框架式镂空结构，避免传统弹簧受压时出现的侧向偏摆问题，很多需要保证平台升降同轴度的轻载工位，都会优先选用这类结构的弹性元件。

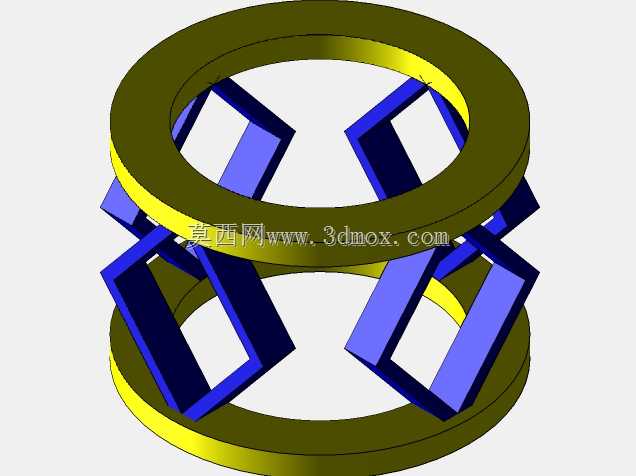

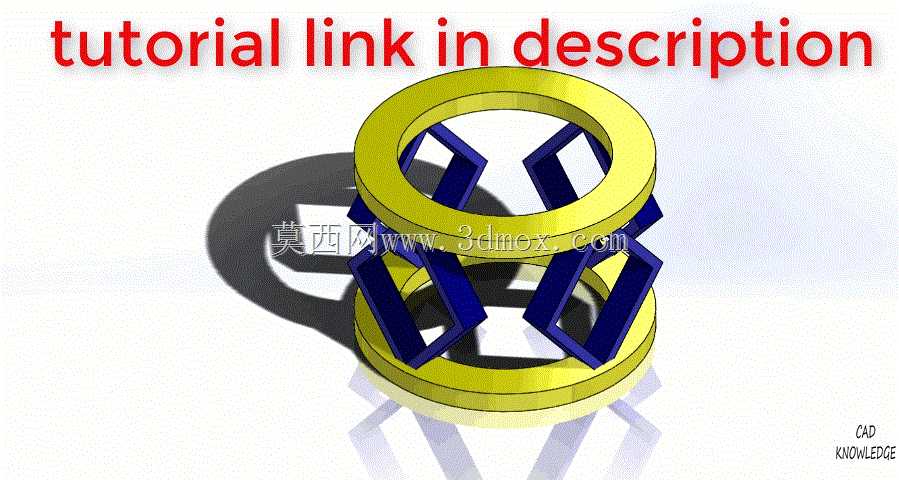

　　设计这类弹簧结构的时候，首先要明确安装边界的约束：上下两个环形端面是和对接平台直接贴合的安装面，端面的平面度需要控制在合理范围内，避免安装后出现局部应力集中导致塑料件提前开裂；环形端面的内径和外径尺寸，要匹配对接平台的安装凸台尺寸，保证装配后不会出现径向窜动，通常安装面会预留0.1-0.2mm的配合间隙，方便快速拆装更换。中间的连接支撑部分采用斜置的框型肋条结构，这种结构和传统螺旋弹簧的丝材受力逻辑不同，肋条在受压时会产生可控的弯曲形变，而非扭转变形，塑料材料的抗弯曲疲劳性能更适配这种受力模式，能有效提升循环使用寿命。

　　从功能特性上看，这种镂空框架式的弹簧结构，自身重量比同载荷等级的金属弹簧轻60%以上，而且塑料材质本身具备自阻尼特性，受压回弹时不会产生金属弹簧那样的高频震颤，在对振动敏感的检测类设备载台上使用，能有效减少回弹震荡对检测精度的影响。另外这种结构没有传统螺旋弹簧的圈间缝隙，不会出现细小碎屑卡入弹簧缝隙导致卡滞的问题，在有少量无尘要求的电子装配工位使用时，能降低异物卡滞的故障概率。

　　设计过程中需要重点关注肋条的厚度和倾斜角度，这两个参数直接决定弹簧的刚度曲线：肋条厚度越大、倾斜角度越接近垂直，弹簧的整体刚度就越高，承载能力越强但形变量会变小；肋条厚度越薄、倾斜角度越平缓，弹簧的形变量越大但承载上限会降低。实际建模时需要反复调整肋条的排布角度，保证每一根肋条的受力均匀，避免某一根肋条应力过大出现断裂。另外上下端环和肋条的连接位置要做足够的圆角过渡，不能出现直角尖角，塑料件在尖角位置很容易产生应力集中，反复受压后会从连接位置开裂，圆角半径通常取肋条厚度的0.3-0.5倍，既能分散应力，也不会过多影响整体的形变空间。

　　从安装适配性来看，这类弹簧不需要额外的导向轴辅助定位，自身的对称结构就能保证垂直方向的形变轨迹，相比传统螺旋弹簧必须配套导向杆或导向套才能避免偏摆的要求，能减少周边配套零件的设计工作量，缩小整个支撑模块的安装空间。在一些需要多组弹簧阵列排布的大尺寸轻载平台上，这种结构的弹簧可以直接通过端环的定位槽卡接在平台上，不需要额外的紧固件固定，装配效率比传统弹簧更高。另外塑料材质可以根据使用环境选择不同的原料，比如有耐化学腐蚀要求的工位可以选用POM材质，有耐高温要求的工位可以选用PEEK材质，有绝缘要求的工位可以选用ABS加玻纤材质，适配不同的工况需求。

　　建模时还要注意形变后的尺寸边界，弹簧被压缩到极限行程时，整体的高度不能低于对接平台的最小安全间隙，避免肋条被压溃产生不可逆的塑性变形；同时肋条在最大形变状态下，互相之间不能出现干涉触碰，否则会导致刚度曲线突变，影响回弹的平顺性。通常设计时会预留10%左右的安全行程，保证弹簧在额定载荷下不会达到形变极限，延长循环使用次数。
