凸轮驱动反向联动双活塞传动结构

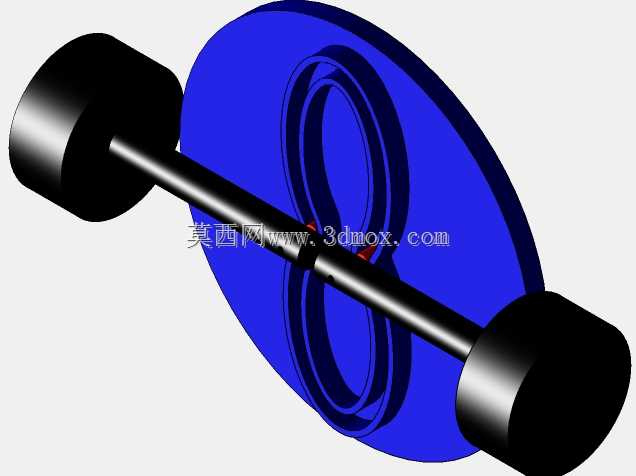

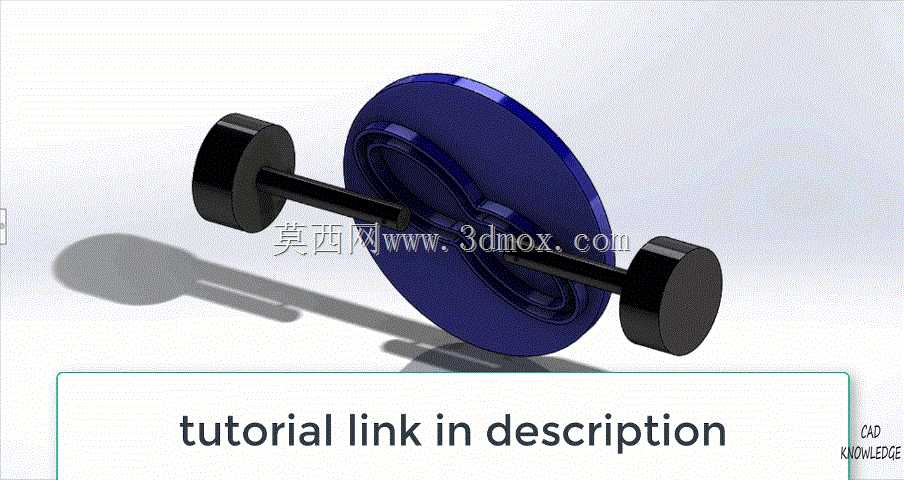

　　这套反向作用双活塞凸轮传动结构，常见于小排量往复泵、紧凑型气动执行元件、定容计量装置的核心传动段，不少需要同步完成双向介质推送、或者对向夹紧动作的轻载工位，都会采用这类结构来缩减传动链长度。区别于传统单活塞靠弹簧回程的结构，这套设计靠单盘凸轮的型线槽同时驱动两侧活塞做反向同步运动，不需要额外布置回程弹性元件，能避免弹簧疲劳带来的行程衰减问题，在连续高频往复的工况下运行稳定性更突出。从结构布局来看，凸轮盘垂直布置在传动单元的中间位置，两侧活塞的驱动销直接嵌入凸轮盘的闭合型线槽内，当凸轮盘随输入轴做整周回转时，型线槽的轮廓会同时推动两侧活塞沿同轴导向方向做反向直线运动：一侧活塞推进到行程端点时，另一侧活塞刚好回退到初始位置，

　　两个活塞的运动相位差严格保持180度，不需要额外的同步齿轮或者连杆机构来校准相位，整体传动链的零件数量比传统对置活塞结构减少近三成。设计过程中首先要确认的是活塞行程与凸轮基圆的匹配关系，凸轮型线槽的升程段直接决定活塞的有效工作行程，型线槽的过渡段曲率需要做平滑处理，避免驱动销在槽内运动时出现刚性冲击，尤其是在高频运转场景下，过渡段的曲率半径不能小于驱动销直径的1.2倍，否则会出现接触应力集中，加速槽壁和驱动销的磨损。活塞的导向段采用等直径光杆结构，和安装基座的导向孔采用间隙配合，配合公差选H7/g6即可满足轻载传动的导向精度要求，不需要额外加装直线轴承，能进一步压缩整体结构的径向安装尺寸。安装边界方面，

　　这套结构的输入轴和活塞运动方向垂直，整体安装轮廓以凸轮盘的外径为最大径向尺寸，两侧活塞伸出的最大长度对应凸轮升程的两倍，安装时需要预留出活塞全行程的轴向空间，同时要保证凸轮盘的安装端面和活塞导向孔的垂直度公差不低于0.02mm，否则会出现驱动销卡滞、运动阻力骤增的问题。实际应用中，这类结构常被集成在小型计量泵的泵头部分，靠两个活塞的反向运动交替完成介质的吸入和排出，相比单活塞结构输出流量脉动更小；也有部分小型对向夹紧工装采用这套结构，单动力输入就能实现两个夹头的同步对向运动，夹紧力一致性更好，不需要额外设置力补偿元件。结构的润滑可以采用脂润滑，在凸轮型线槽和驱动销的接触位置填充润滑脂即可，因为整体传动接触比压不高，

　　不需要设计强制润滑油路，维护成本更低。需要注意的是，这套结构的承载能力由凸轮型线槽的壁厚和驱动销的抗剪强度决定，设计时要根据实际负载核算接触应力，不适合大推力的重载传动场景，在轻载、高频、需要同步反向直线运动的工位上，这套结构的紧凑性和可靠性优势会非常明显。
