波浪形曲面动态运动仿真结构设计

这类波浪形动态曲面结构，在工业场景中有着不少细分落地空间，最常见的是物料输送领域的柔性振动给料工位，通过规律的波浪形起伏运动，让散状小零件在料盘表面逐步定向排序，替代传统刚性振动盘的硬接触送料，减少精密薄壁零件、脆性电子元器件的表面磕碰损伤；另外在展示类工业装置、流体力学演示教具中，这类可控起伏的波浪结构也可用来直观展示波形传递、曲面形变的力学过程，帮助一线操作人员快速理解柔性运动的传递逻辑。

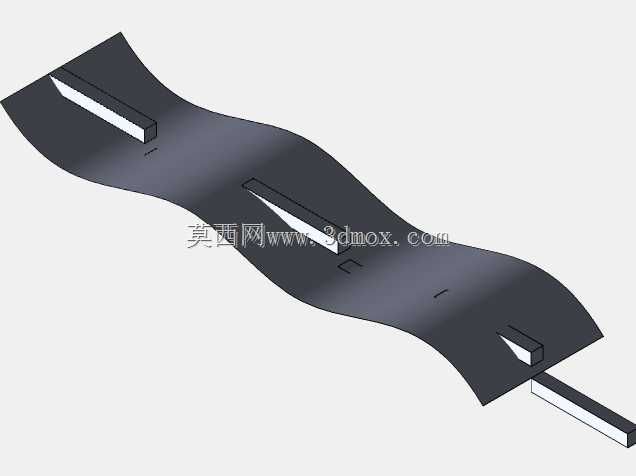

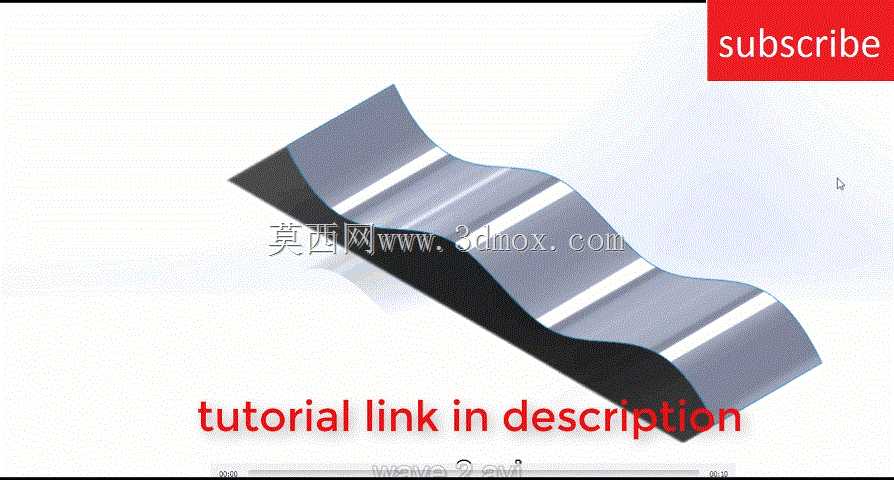

从结构设计逻辑来看，整个波浪曲面的成型没有采用复杂的柔性蒙皮结构，而是通过多组平行排布的条状曲面单元，配合高级配合约束实现逐次起伏，最终拼接出连续的波浪动态效果。每一段曲面单元的曲率都经过连续过渡校核，相邻单元在运动到最高、最低位置时，拼接缝隙控制在0.2mm以内，避免运动过程中出现卡滞或者表面台阶过大的问题，曲面的起伏行程根据应用场景可做参数化调整，用于送料场景时起伏行程设置在3-8mm区间，频率控制在1-3Hz即可满足小零件的缓慢输送需求；用于演示场景时可将行程放大至15-20mm，让波形传递的视觉效果更明显。

设计过程中首先要确定整体的安装边界，常规适配小型振动给料工位的版本，整体外形长度控制在300mm、宽度150mm，底部安装孔位按照标准铝型材工作台的间距设置，预留M6的沉头安装孔，可直接固定在4040铝型材搭建的设备机架上，不需要额外加工转接板。曲面单元的材质根据使用场景选择，工业送料场景选用防静电POM材质加工，表面做哑光处理避免反光干扰视觉检测工位的图像采集，演示类场景可选用透明亚克力材质，方便观察内部配合结构的运动过程。

运动配合的设计是整个结构的核心，没有采用复杂的齿轮凸轮传动，而是通过路径配合、线性耦合的高级配合关系，让每一组曲面单元的升降运动按照固定的相位差依次动作，模拟出正弦波连续传递的效果，这种配合方式的优势在于不需要额外加工异形凸轮零件，仅通过标准的直线导轨、微型滑台即可搭建，后期调整波形的波长、振幅时，只需要修改配合参数里的相位偏移量、线性耦合比例，不需要重新加工机械零件，大幅缩短改型周期。

实际装配时需要注意每组曲面单元与底部滑台的连接要预留微小的转动间隙，因为曲面在起伏过程中会有微小的角度偏转，如果采用刚性硬连接，运动到波峰波谷位置时会出现配合过约束，导致整个机构运动卡顿甚至出现零件应力变形。所有滑动配合面都要添加固体润滑涂层，降低长时间往复运动的磨损量，按照工业场景每天8小时运行测算，正常维护下的使用寿命可达12000小时以上，满足一般小型自动化设备的使用周期要求。

另外这类结构也可拓展应用在柔性工装夹具领域，通过调整波浪曲面的起伏高度，适配不同外形轮廓的薄壁零件支撑，替代传统的定制化仿形工装，当加工零件换型时，只需要调整各单元的升降高度参数，即可快速重构出适配新零件的支撑曲面，减少工装更换的辅助时间，在多品种小批量的精密零件加工场景中，这种可重构的柔性支撑结构能大幅降低工装制造成本。设计时还要考虑运动过程中的动平衡，因为多组单元做往复升降运动，需要将相位差对称排布，让整体机构的运动惯性力相互抵消，减少运行时的振动噪音，在常规运行参数下，机构整体的振动幅值可控制在0.05mm以内，不会对周边的精密检测元件造成干扰。
