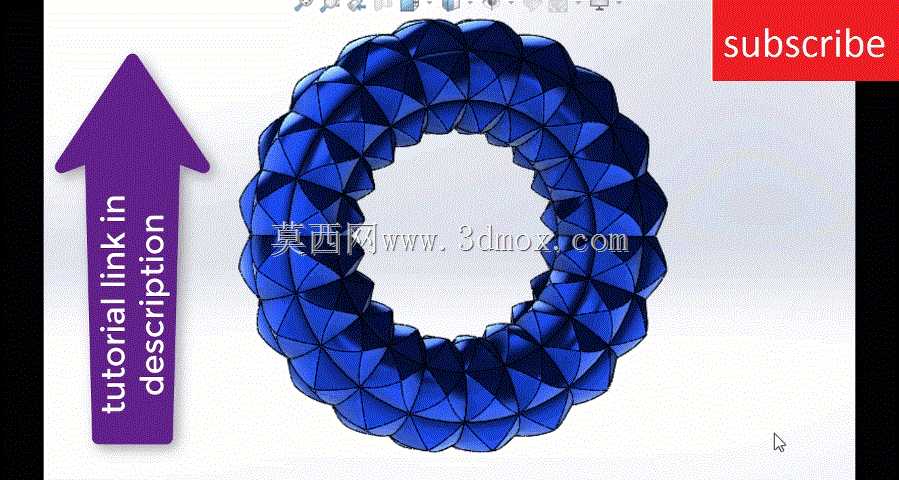

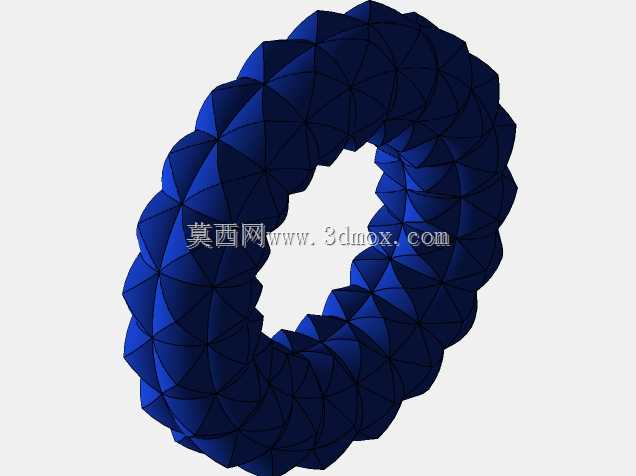

多面拼接环形镂空几何造型结构

　　这类多面拼接的环形镂空几何结构，在工业设计领域的应用场景覆盖多个细分方向，既可以作为文创产品的外观结构原型，适配装饰摆件、艺术装置的骨架设计需求，也能经过参数调整后用于工业设备的特殊功能部件开发，比如部分流体管路中的扰流组件、通风系统的导流格栅骨架，甚至是特种传动场景下的轻量化连接环结构。从实际用途来看，该结构最核心的优势在于通过三角面拼接的构造方式，在保证整体环形刚度的前提下大幅降低结构自重，相比实心环形构件，镂空率可以达到60%以上，同时三角面的自稳定特性让整个环体在承受径向压力时，应力能够沿着三角棱边均匀分散，不会出现局部应力集中导致的形变问题。

　　从功能特性上分析，该环形结构的每个拼接单元都是尺寸统一的三角多面凸块，相邻凸块之间通过共边连接形成连续的闭合环面，所有凸块的外端面都处于同一环形回转面上，内端面则共同围出中心的圆形镂空区域，中心镂空区域的直径与环体自身截面直径的比例约为2:1，这个比例是经过多次受力验证的最优区间，既保证中心有足够的穿设空间，也不会让环体截面过窄影响结构强度。每个三角凸块的棱边都做了微小的圆角过渡，避免尖锐棱边带来的应力集中问题，同时也能在作为外观件使用时提升触感与视觉流畅度。

　　设计思路上，这类结构的建模核心是先确定环形的中心回转路径，也就是中心圆的基准直径，再基于这个基准路径排布单个三角多面体单元，单元的排布需要同时满足两个约束条件：一是所有单元的外顶点到回转中心的距离保持一致，保证外轮廓的圆整度；二是相邻单元之间的连接面完全贴合，没有缝隙或者重叠，这就需要在单元阵列时同步调整每个单元的偏转角度，让单元的连接边与相邻单元的对应边完全重合。建模过程中不需要逐个绘制每个多面体，只需要完成单个单元的参数化建模，通过曲线驱动的阵列方式沿中心环形路径排布，再对所有单元做合并布尔运算，就能得到完整的环体结构，后续如果需要调整环体的大小、截面粗细或者多面块的数量，只需要修改基准路径直径、单元尺寸、阵列数量这几个核心参数即可，不需要重构整个模型，参数化的设计逻辑也让该结构的衍生设计效率大幅提升。

　　关于外形尺寸与安装边界，这类结构的尺寸适配范围非常灵活，如果作为小型装饰摆件使用，整体环体外径可以控制在100mm到300mm之间，截面直径在30mm到80mm区间，安装时只需要在环体底部预留平面支撑位即可，不需要额外的连接结构；如果作为工业功能部件使用，外径可以根据实际安装空间调整到500mm以上，此时需要在环体的对应位置预留安装孔位，孔位通常设置在三角凸块的中心位置，因为这个位置是单元结构的刚度最高点，打孔后对整体结构强度的影响最小。需要注意的是，当环体尺寸超过800mm时，需要适当增加三角凸块的壁厚，或者在凸块内部增加加强筋结构，避免大尺寸下结构自重导致的环体椭圆形变，安装边界需要预留出环体外径10%左右的操作空间，方便安装过程中的对位与调整。另外，该结构如果用于流体相关场景，需要根据流体的流向调整三角凸块的朝向，让凸块的棱边正对流体来向，能够获得更好的扰流效果，同时减少流体对环体的正面冲击载荷。
