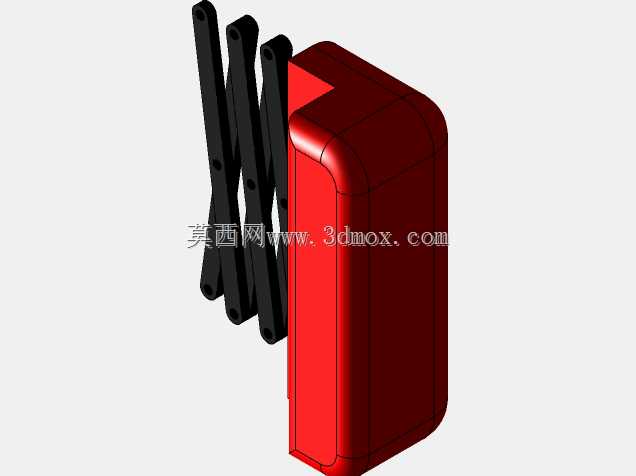

剪式联动冲孔执行机构结构设计

这套剪式冲孔执行结构，主要面向薄金属板材、软质型材的小吨位冲孔加工场景，常见于小型五金件加工工位、线束端子压冲、装饰板材开孔等工序，适配单机手动操作或小型自动化线的末端执行单元安装。结构核心采用剪式连杆的力放大特性，相比直压式冲孔结构，在同等输入行程下可以获得更大的输出冲压力，同时整体收拢状态下的竖向尺寸更小，适合安装空间局促、需要执行件快速收放避让的工位。

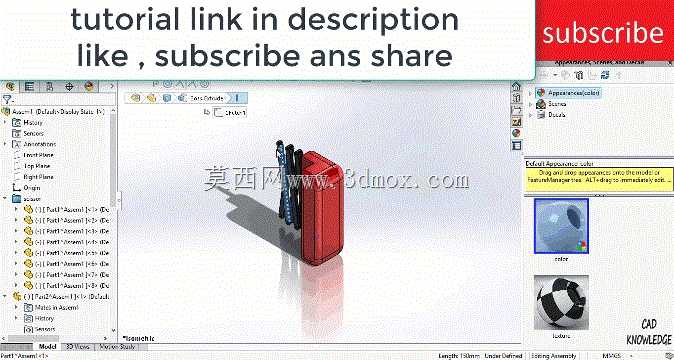

从功能逻辑上看，该结构通过驱动端输入直线位移，带动交叉布置的剪臂绕中间铰接点转动，将输入的水平或小行程竖向位移，转化为冲头端的大行程竖向冲压动作，冲头安装位预留了标准夹具接口，可以根据加工孔型更换圆形、异形冲头，配套的下模座设置了定位挡边，可快速对齐工件基准边，减少冲孔位置偏差。剪臂铰接点全部采用耐磨衬套配合销轴的连接形式，长期往复冲压工况下可以通过更换衬套快速恢复配合精度，避免整体构件报废，降低维护成本。

设计过程中优先考虑了冲压行程的力传递效率，剪臂的夹角变化区间控制在30度到120度之间，避开连杆机构的死点位置，同时在冲头下行到冲孔工作区间时，剪臂夹角接近90度，此时力放大系数达到峰值，刚好匹配冲孔瞬间的最大冲切力需求，减少驱动端的动力配置要求。结构的安装边界上，收拢状态下整体竖向高度不超过180mm，横向安装尺寸控制在120mm范围内，底部安装座预留了四个M6的螺栓固定孔，可以直接固定在标准铝型材工作台或者专用设备的安装基板上，冲头的最大工作行程为40mm，适配厚度3mm以内的铝板、1mm以内的冷轧钢板冲孔作业，不会出现冲压力不足导致的孔边毛刺、冲头卡滞问题。

结构的导向部分集成在剪臂末端的冲头连接座上，设置了两根平行的导向光轴配合直线轴承，对冲头的下行运动进行约束，避免冲压过程中冲头受侧向力偏移，保证冲孔的垂直度与位置精度，导向轴的端部设置了限位缓冲垫，在冲头到达上止点时进行软接触，减少铰接点的冲击磨损。驱动端可以适配手动扳杆、小型气缸或者伺服电缸作为动力输入，不需要额外定制复杂的传动组件，通用化程度较高，在小型加工工位改造、教学实训设备搭建、非标专用冲孔设备开发场景中都可以直接套用该结构核心逻辑，根据实际加工的冲压力需求调整剪臂的板材厚度、铰接销轴直径即可完成适配，不需要重新进行整体拓扑设计。

实际应用中，该结构相比传统的导柱式冲孔模组，零件加工难度更低，剪臂构件采用普通冷轧钢板线切割加工即可，不需要高精度的磨削加工，整体制造成本仅为同行程标准冲压模组的三分之一左右，同时维护拆解更加便捷，不需要专用工具就可以完成冲头更换、铰接点润滑等日常维护操作，适合小批量加工场景下的低成本设备搭建需求。结构的运动过程中没有外露的齿轮、传动带等构件，所有铰接点都可以加装简易防尘罩，适配多粉尘的板材加工车间环境，减少粉尘进入铰接配合面导致的磨损加剧问题，延长整体使用寿命。
