旋转转摆动运动转换机械结构设计

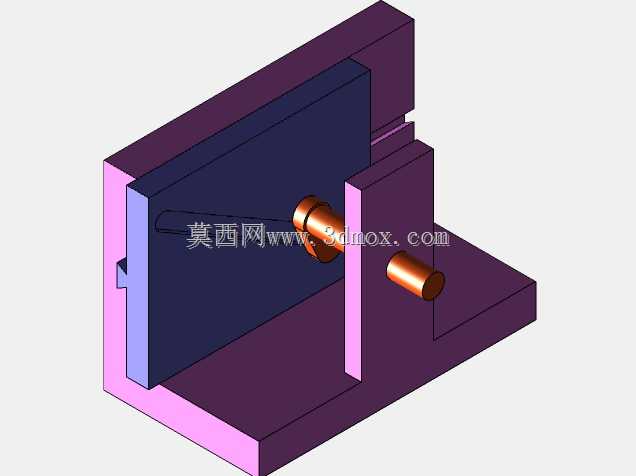

　　这类运动转换机构在轻工包装、纺织机械、小型自动化送料设备里应用十分广泛，很多需要连续回转输入、往复摆角输出的工位，都能见到同原理结构的身影，比如包装线的翻板拨料机构、纺织设备的导纱摆杆驱动、小型工装的间歇摆位工位，都不需要复杂的电控程序，纯机械结构就能实现稳定的运动输出，相比电控摆台的方案，纯机械传动的结构抗干扰能力更强，在车间多粉尘、油污的工况下长期运行也不容易出现信号故障，维护成本也更低。从结构组成来看，整套机构包含安装基座、输入转轴、偏心驱动销、摆动从动板、侧向导向支撑几个核心部分，输入轴外接动力源，可以是同步带轮传动的电机输出端，也可以是设备主传动链引出的动力分支，动力接入后转轴做连续整周回转，

　　轴端固定的偏心销嵌入摆动板的导向槽内，随着转轴转动，偏心销会在导向槽内做相对滑动，同时推动摆动板绕自身的铰接支点做定角度往复摆动，侧向的导向支撑结构用来限制摆动板的侧向窜动，避免运动过程中出现卡滞、偏磨的问题。设计这套结构的时候，首先要明确输出端需要的摆角范围，摆角大小直接和偏心销的回转半径、摆动板铰接点到输入轴中心的相对位置有关，偏心半径越大，输出摆角越大，但同时驱动需要的扭矩也会相应提升，所以要结合负载的阻力矩匹配偏心参数，不能盲目追求大摆角造成动力冗余或者机构卡阻。其次要考虑运动过程中的压力角变化，偏心销在导向槽内滑动的过程中，不同转角位置的传动效率不一样，要把工作行程段的压力角控制在许用范围内，

　　避免出现自锁或者驱动力陡增的情况，通常会把工作行程对应的转轴转角区间选在压力角较小的区段，空回行程的压力角即便稍大也不会影响正常工作，因为空回段通常没有作业负载。安装边界方面，整套机构的基座采用L型一体式支撑结构，底部有平整的安装面，可以直接通过螺栓固定在设备的安装平台上，不需要额外做适配支架，基座的立板上分别加工输入轴的安装孔和摆动板的铰接孔，两个孔的中心距是核心安装尺寸，加工的时候要严格保证孔位的形位公差，两孔的平行度误差要控制在0.02mm以内，否则会造成转轴转动卡滞、偏心销偏磨的问题。输入轴的伸出端预留了标准的轴径和键槽，可以直接匹配标准的带轮、齿轮等传动件，不需要二次加工轴头；摆动板的输出端预留了安装接口，

　　可以根据实际工位需求安装拨杆、吸盘支架、翻板等不同的作业执行件，适配不同的生产场景。结构的运动副都做了耐磨设计，偏心销和导向槽的接触部位可以加装铜套或者耐磨衬套，长期运行磨损后只需要更换衬套就能恢复精度，不需要整体更换摆动板或者转轴，降低后期维护的配件成本。导向支撑面和摆动板的接触面留有合理的间隙，既不会因为间隙过大造成摆动窜动，也不会因为间隙过小出现热胀卡滞，在常温车间环境下运行，间隙值控制在0.05-0.1mm区间就能满足使用要求。实际选型应用的时候，要先核算输出端的负载惯量和阻力矩，确认输入轴需要的驱动扭矩，匹配对应功率的动力源，同时要根据设备的安装空间调整基座的外形尺寸，在保证结构强度的前提下尽可能压缩占用空间，避免和设备上的其他部件产生运动干涉。建模过程中要做完整的运动仿真，模拟整个回转周期内摆动板的运动轨迹，检查各个运动部件在极限位置有没有干涉，同时输出运动的角位移、角速度曲线，确认摆动的启停位置符合工位的动作时序要求，避免出现过摆或者摆角不足的问题，影响生产线的正常作业。这类纯机械运动转换结构的优势在于运动同步性好，只要输入轴的转速稳定，输出摆动的节奏就完全固定，很适合和设备的其他工位做机械联动，不需要额外做传感器检测位置，也不会出现电控信号延迟造成的动作不同步问题，在高速运行的小型自动化设备上，这种纯机械结构的稳定性比电控伺服摆动方案更有优势，长期运行的故障率也更低。
