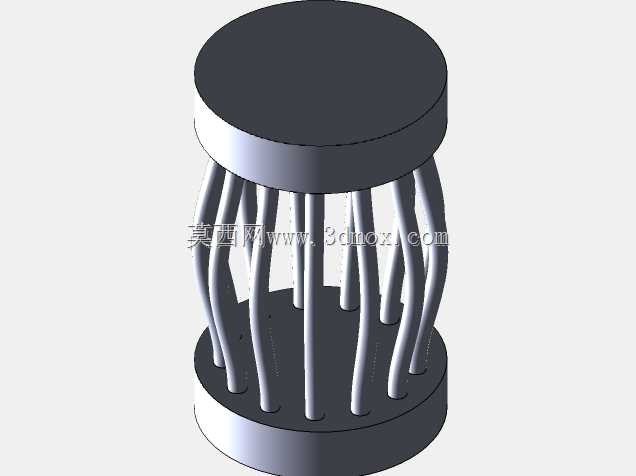

受压杆件加载变形演示结构

这类带周向排布杆件的受压变形结构，常出现在力学性能演示教具、弹性缓冲支撑组件、柔性连接接头的设计场景中，很多刚接触结构力学仿真的工程师，在做非线性变形分析时，都会先搭建类似的简化模型验证边界条件设置是否合理。从实际工程用途来看，该结构核心是通过周向均匀分布的细长杆件，在承受轴向压力时产生可控的侧向鼓曲变形，既可以直观展示轴向加载下构件的失稳变形过程，也能作为小载荷缓冲元件，吸收轴向冲击能量，在小型隔振平台、精密仪器的柔性支撑脚设计中，这类等弧度排布的杆式弹性结构应用十分普遍，相比整圈式的弹性套筒，分体式杆件的变形量更容易通过调整杆径、杆长、排布数量来精准控制，不会出现整体套筒应力集中导致的局部断裂问题。

设计这类结构时，首先要确定上下两个端盘的安装边界，上下端盘均为等直径圆柱结构，端面加工有均匀分布的安装孔用于固定杆件端部，端盘的厚度需要保证杆件固定端不会出现附加转动，也就是约束端要接近固支状态，否则杆件的变形曲线会和理论计算的压杆失稳曲线出现较大偏差。周向排布的杆件数量通常根据所需的整体刚度确定，单根杆件的长径比需要控制在合理区间，长径比过大会导致加载初始阶段就出现非对称失稳，长径比过小则变形量不足，无法直观展示鼓曲变形效果，一般演示类结构的杆件长径比控制在15到25之间，既能保证轴向加载时产生均匀的腰鼓形变形，也不会出现单根杆件先发生弯折失效的问题。

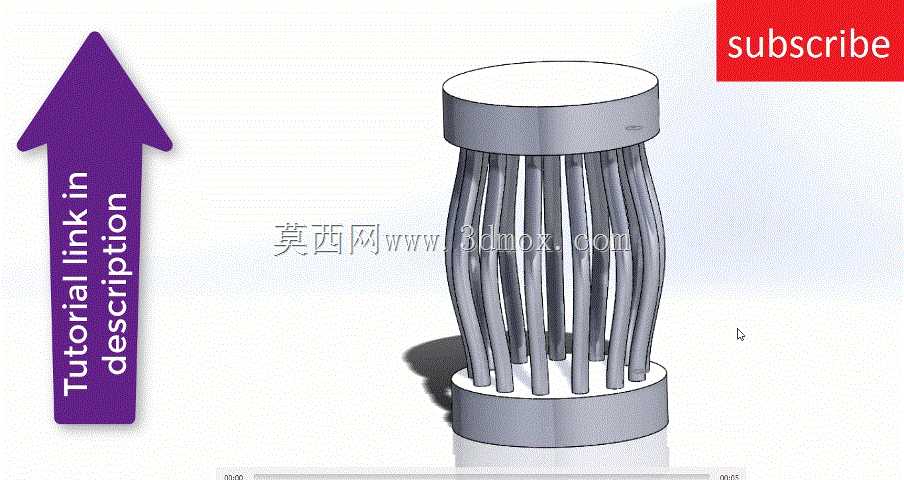

从安装尺寸边界来看，上下端盘的外径需要比杆件排布的外切圆直径大3到5毫米，留出足够的固定边距，避免杆件固定孔距离端盘边缘过近导致端盘开裂；杆件两端与端盘的连接采用过盈配合或者粘接固定，不需要额外的紧固件，减少装配应力对变形效果的影响。在实际功能特性上，该结构在轴向承受下压载荷时，所有杆件同步向外侧弯曲，整体呈现中部外鼓的形态，卸载后杆件能依靠自身弹性恢复初始直立状态，不会产生塑性变形，这就要求杆件材料选用弹性极限较高的材质，比如65Mn弹簧钢或者高强度工程塑料，根据使用场景的载荷大小匹配对应材质。

很多工程师在做这类结构的仿真分析时，容易忽略杆件初始直线度的影响，实际建模时可以给每根杆件添加微小的初始弯曲挠度，模拟真实加工存在的形位公差，这样仿真得到的变形过程会更贴近实际加载情况，不会出现理论上的理想失稳临界值偏差。另外在排布杆件时，要保证相邻杆件之间留有足够的变形间隙，避免加载到最大变形量时相邻杆件发生接触碰撞，干扰变形曲线的展示，通常杆件之间的最小间隙要大于单根杆件最大侧向变形量的1.2倍，预留足够的安全余量。这类结构除了教学演示用途，在一些需要柔性夹持的工装设计中也有变体应用，通过控制杆件的变形量来抱紧不同直径的圆柱形工件，相比刚性卡盘，这类杆式柔性夹持结构不会损伤工件表面，适合夹持薄壁类或者表面精度要求高的零件。
