双显数字交直流电压电流测量仪表结构

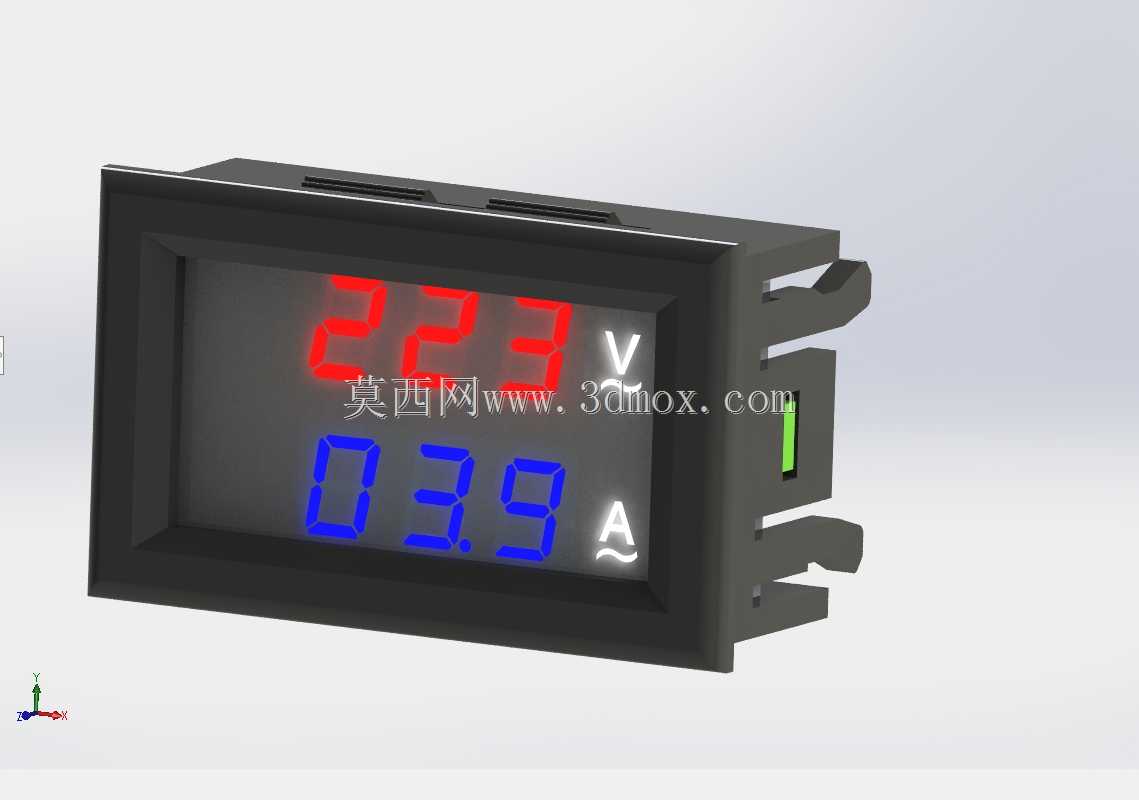

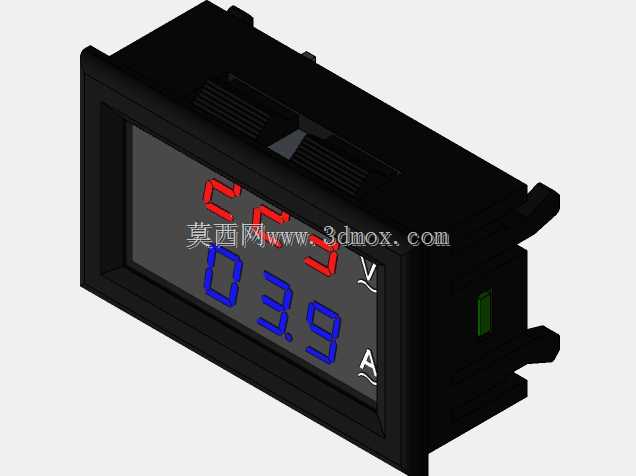

在低压配电盘、实验台电源回路、小型设备电控箱这类需要实时掌握供电参数的场景里，这类双显数字电压电流表是出镜率极高的基础测量元件，做电控结构设计时，往往需要先拿到仪表的精准三维结构，才能在面板开孔、内部走线排布阶段避开干涉，保证装配后严丝合缝。从实际使用需求出发，这款仪表的核心功能是同时采集回路中的交流电压与电流参数，上方红色数码管对应电压测量通道，量程覆盖0-100V交直流场景，下方黄色数码管对应电流测量通道，适配0-10A的回路电流检测，不需要人工切换通道，运维人员扫一眼就能同时拿到两个核心供电参数，比传统指针表读数效率高很多，也避免了单显表切换档位带来的读数空档。

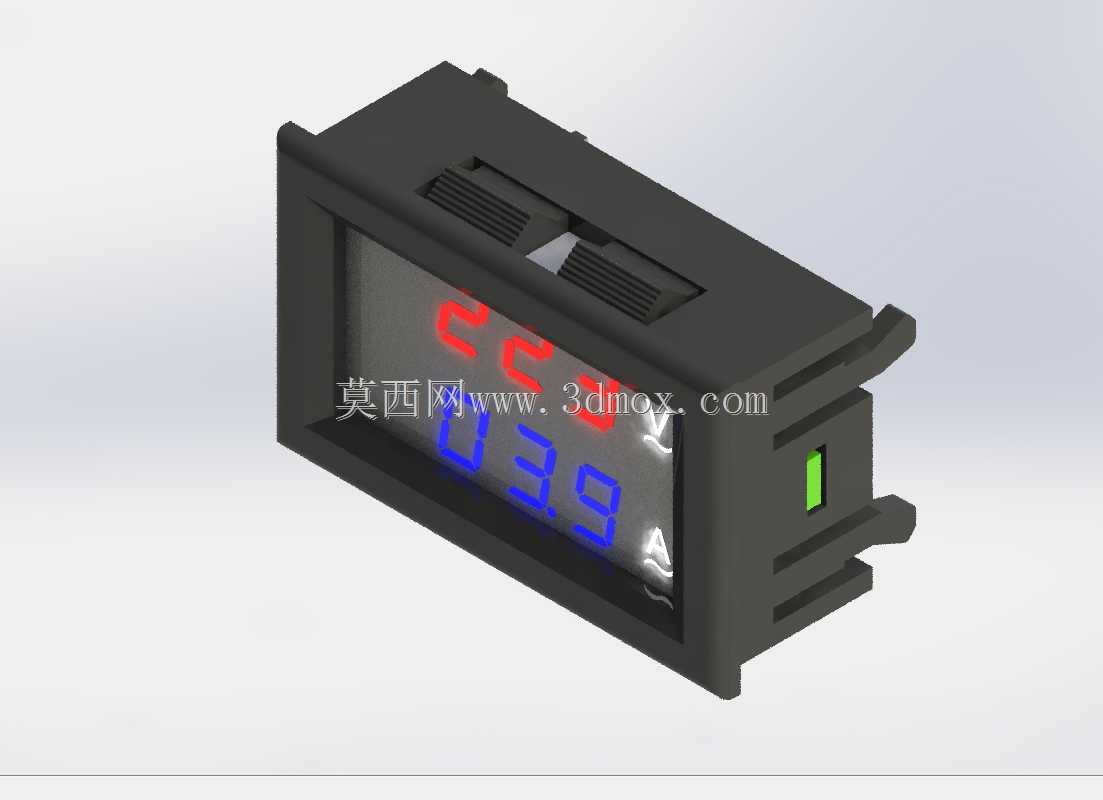

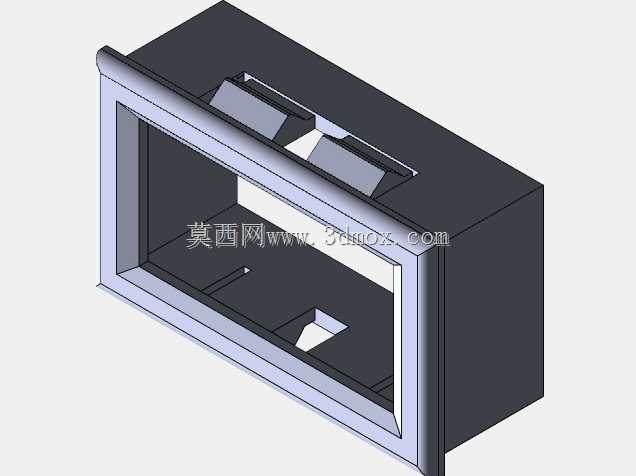

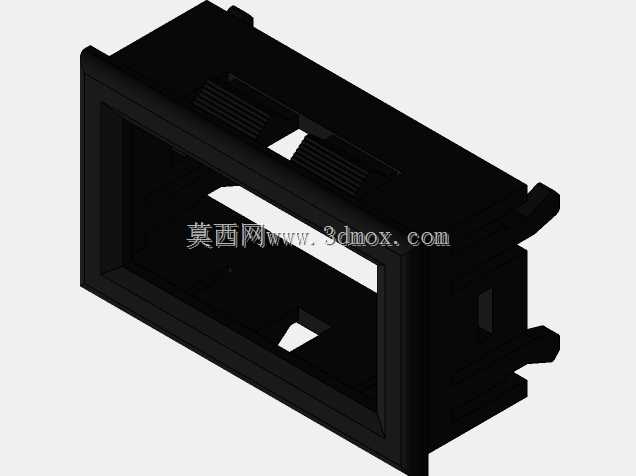

做这款仪表的结构设计时，首先要考虑的是面板安装的适配性，常规嵌入式安装的数显表，外壳采用阻燃ABS材质做主体框架，前端面的显示区域做了遮光倒角处理，避免车间强光直射下数码管读数发虚，不同颜色的数码管分区域布置，红色对应电压、黄色对应电流，从视觉上快速区分两个测量通道，减少误读概率。显示窗采用透明PC材质做防护，表面做轻微防眩光处理，既不会遮挡数码管的发光亮度，也能阻挡日常使用中的灰尘、飞溅的细小杂物触碰内部电路板。安装边界上，这类仪表通常采用卡扣式嵌入式固定，面板开孔尺寸要严格匹配外壳的安装凸台尺寸，预留0.1-0.2mm的装配公差，卡扣的弹性臂长度要适配1-3mm厚度的常见电控面板，不管是薄铁皮的配电箱面板，还是 thicker 的绝缘实验台面板，都能卡紧不松动。

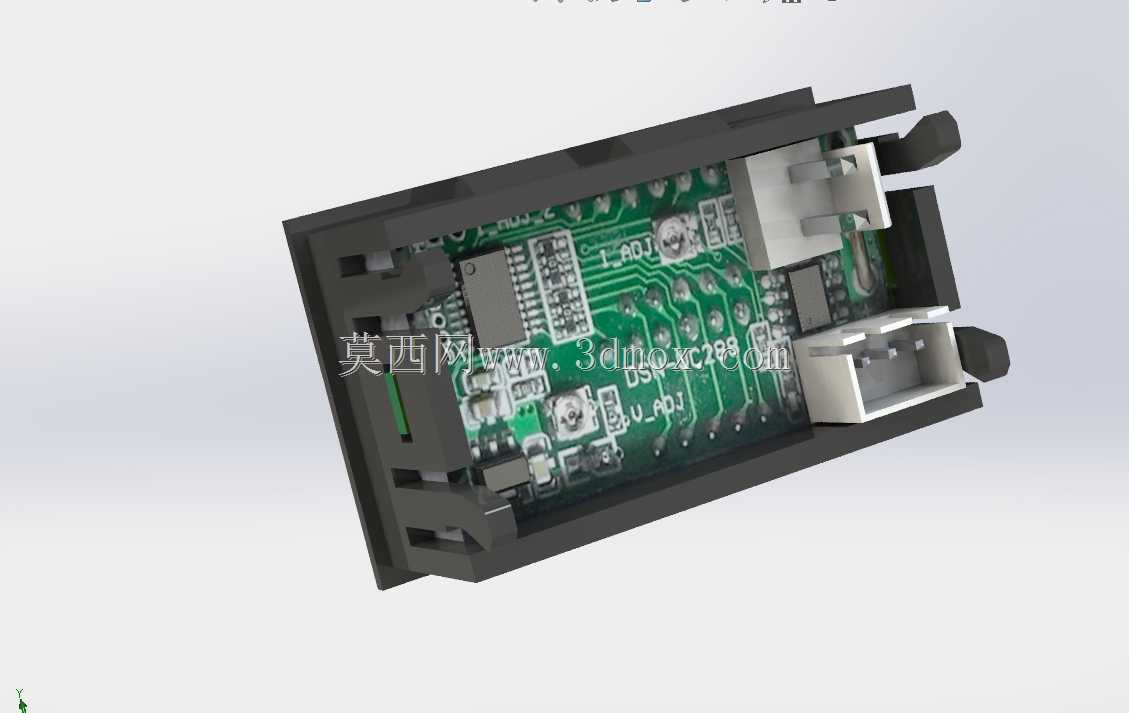

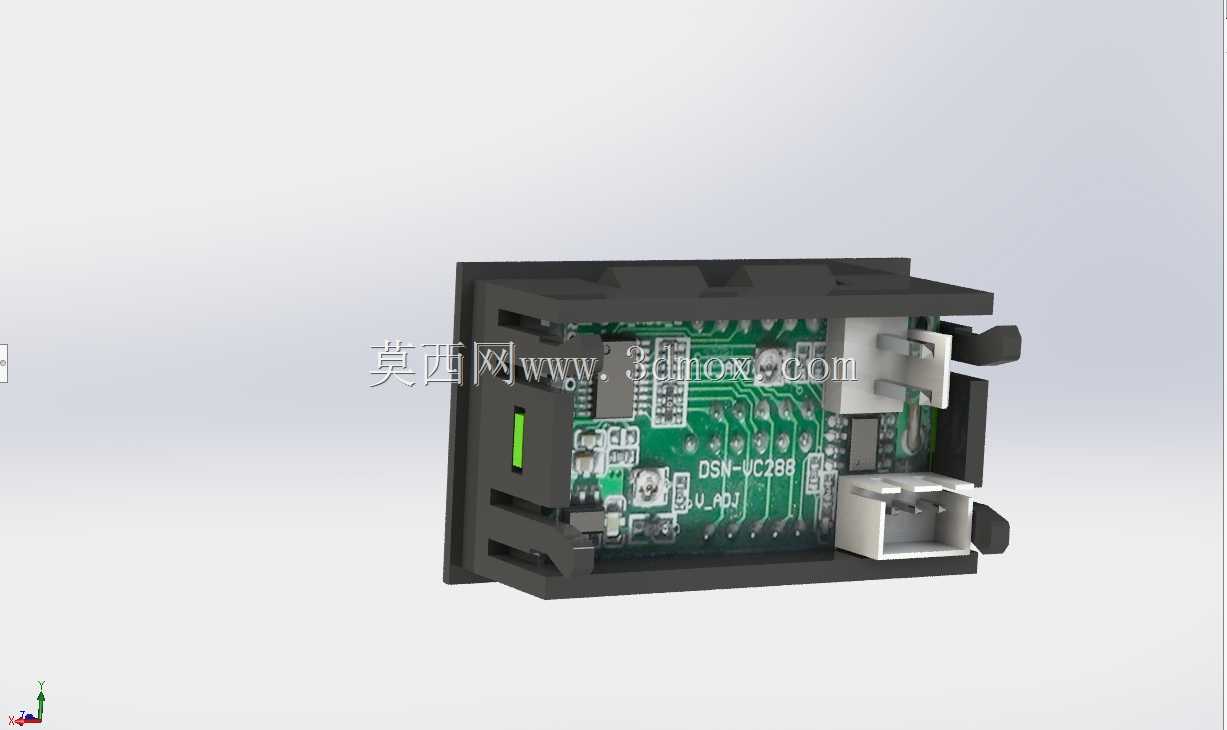

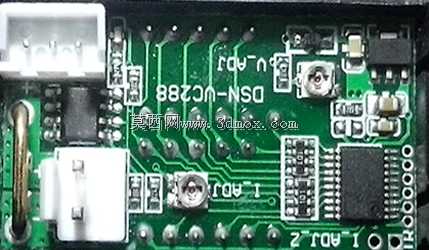

内部结构排布上，电压采样回路和电流采样回路做了物理分隔，避免大电流走线对电压采样信号产生电磁干扰，数码管的引脚直接焊接在主PCB板上，减少排线连接带来的接触不良风险，后方的接线端子采用栅栏式结构，每个接线位都有清晰的标识，区分电压输入、电流输入、供电端的接线位置，避免现场接线时接错通道烧坏采样元件。设计时还要考虑仪表的散热空间，虽然这类小功率测量仪表本身发热量不大，但外壳后侧还是预留了细小的通风槽，保证长时间连续工作时，内部采样电阻的热量能及时散出，不会因为积热导致测量漂移。

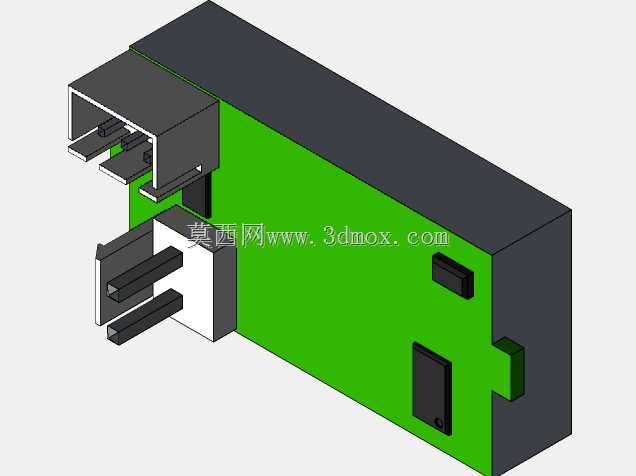

从三维建模的角度来说，还原这款仪表时，不能只做外观的曲面造型，要把前端显示区域的数码管段码轮廓、面板上的电压电流标识符号、后侧接线端子的每个接线槽位、侧面的安装卡扣结构都精准还原，这样在做整个电控箱的装配设计时，才能准确模拟接线后的走线空间，检查面板开孔是否和仪表凸台匹配，卡扣位置是否和面板内部的加强筋干涉。很多新手做电控结构建模时，往往只拉一个方块代替仪表，等到实际装配时才发现开孔尺寸不对、接线端子和内部走线槽撞位，反而要反复修改面板图纸，耽误加工进度。

实际选型应用中，这类三色显示的双显表，因为不同参数用不同颜色的数码管区分，在光线复杂的车间现场，比同色双显表的识别度更高，哪怕是距离面板两三米的位置，也能快速分辨当前显示的是电压还是电流参数。设计时还要考虑仪表的安装深度，外壳后侧的长度要控制在常规电控箱的内部空间范围内，不会因为仪表太长顶到箱内的断路器或者走线槽，接线端子的朝向要垂直于面板方向，方便现场工人在箱内接线操作，不用歪着身子找接线位。另外，前端面的边框宽度要足够覆盖面板开孔的边缘毛刺，哪怕开孔时存在少量公差，边框也能遮住不美观的切口，提升装配后的整体观感。
