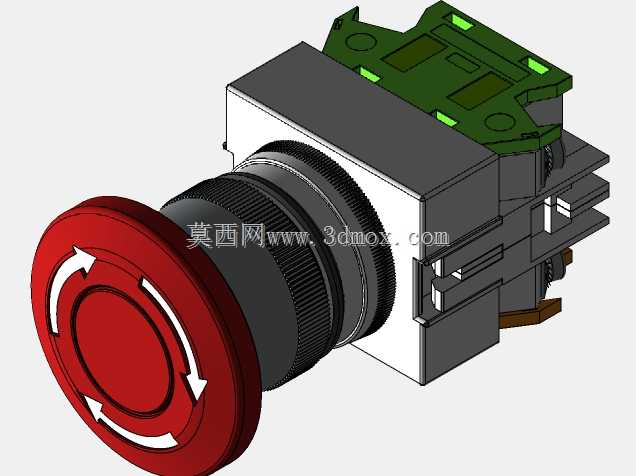

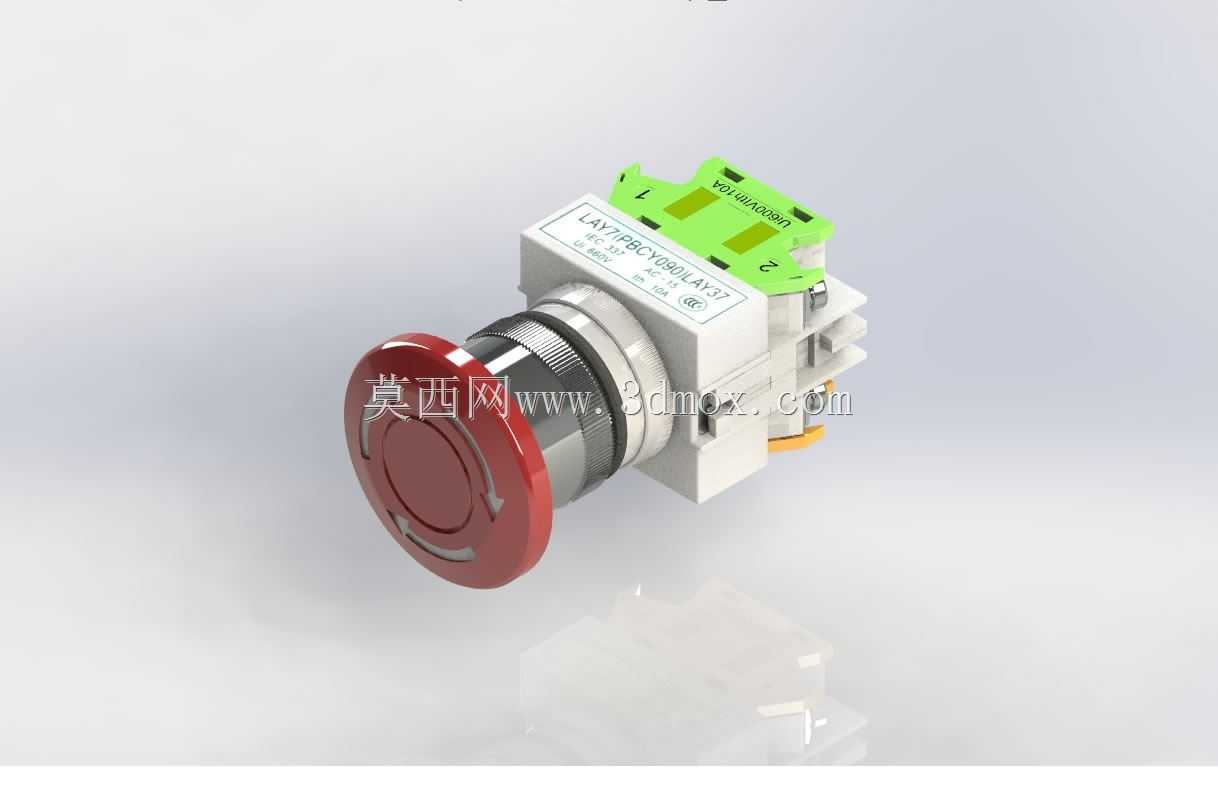

红色蘑菇头自锁式紧急停止按钮组件

　　这款红色蘑菇帽急停按钮，是工业电气控制回路里最基础也最核心的安全执行元件，但凡涉及人员操作、存在机械运动风险的设备场景，几乎都能看到它的身影——从车间里的普通数控车床、输送线体，到楼宇内的电梯控制柜、自动化立体仓储的堆垛机操作端，再到电力配电屏、起重设备的操作站，急停按钮都是强制要求配置的安全部件，核心作用是在突发异常状况下，通过触发动作快速切断设备控制回路电源，让运行中的机构立刻停止动作，规避机械伤害、设备碰撞等安全事故。

　　从功能特性来看，这款按钮采用1NO+1NC的DPST双极触点结构，也就是自带一组常开触点与一组常闭触点，触发时两组触点同步动作，常闭触点串入设备的安全控制回路实现断电停机，常开触点可接入信号回路触发故障报警或者状态指示，触点额定承载能力适配AC660V、10A的工况，能覆盖绝大多数工业低压控制回路的通断需求，不会出现触点容量不足导致的拉弧烧蚀问题。按钮自带机械自锁结构，按下蘑菇头后会保持在触发位置，不会因为外力消失自动复位，必须通过顺时针旋转蘑菇帽才能解除锁定恢复待机状态，这种结构设计完全符合安全器件的设计规范，能避免误复位带来的二次风险。

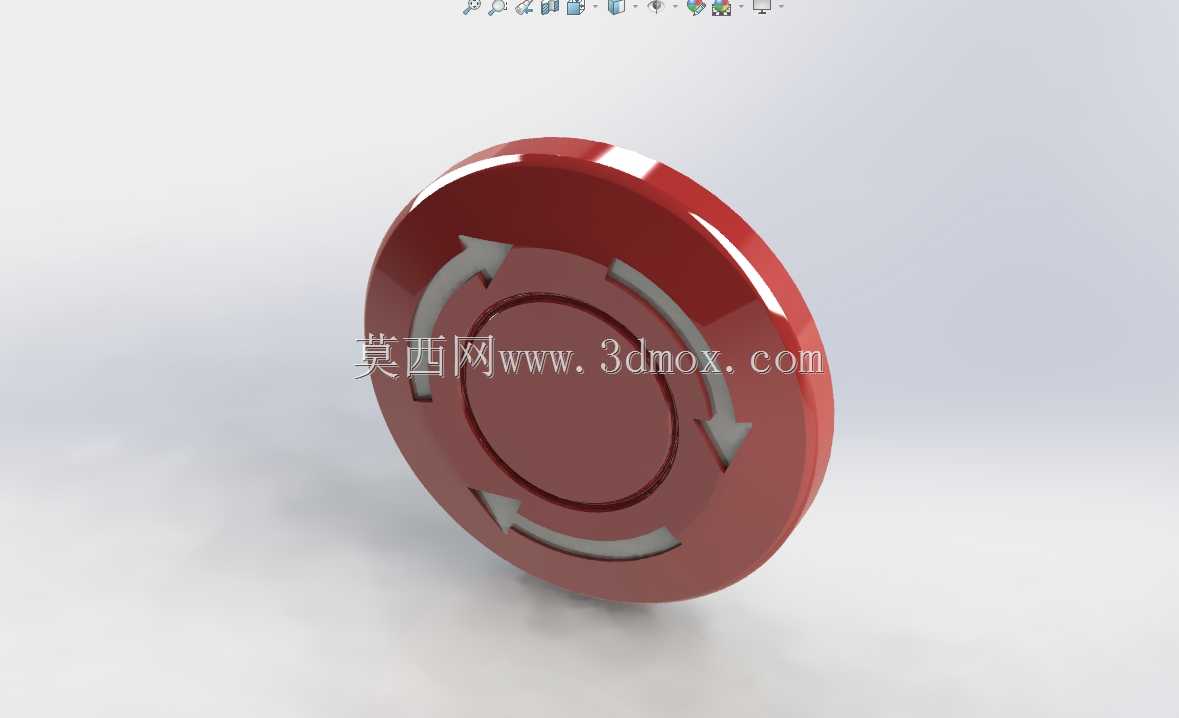

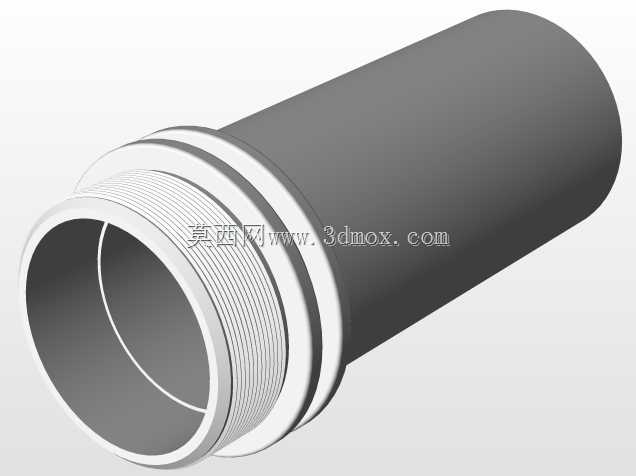

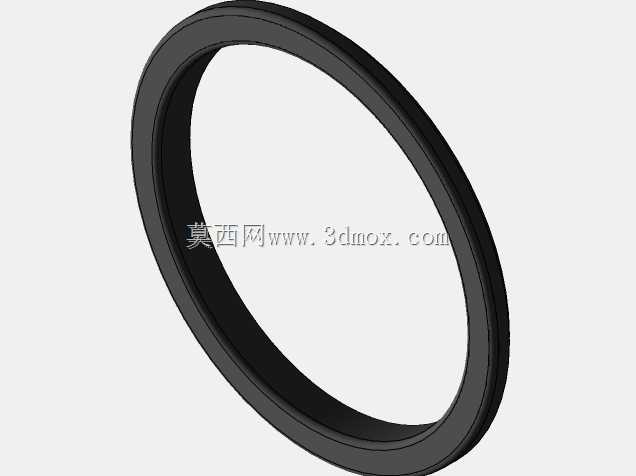

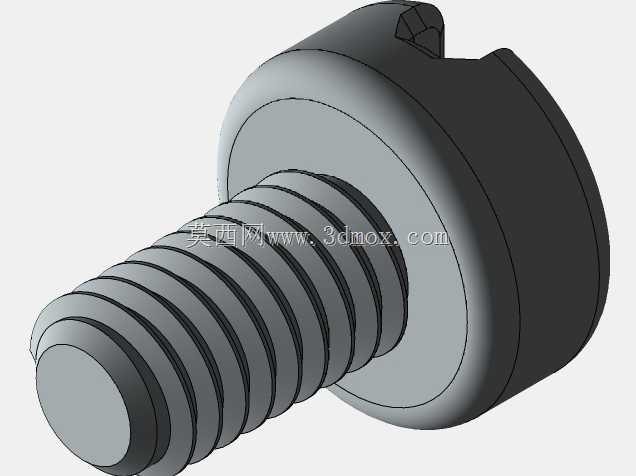

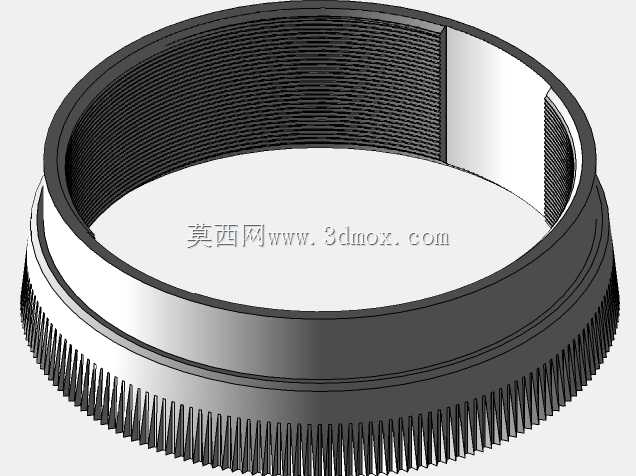

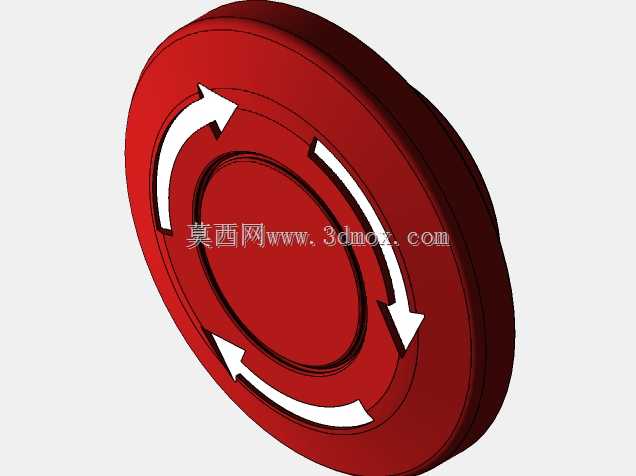

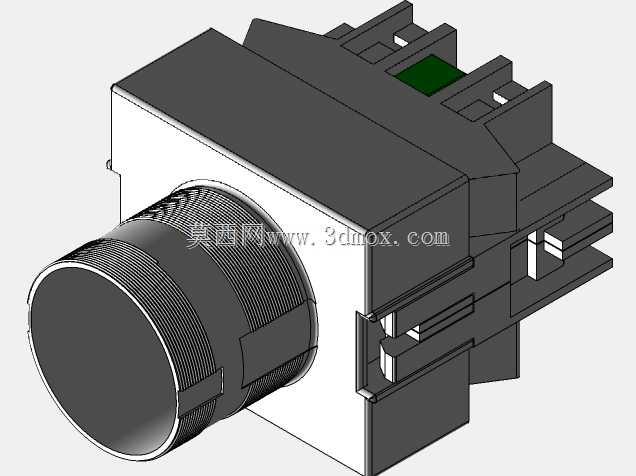

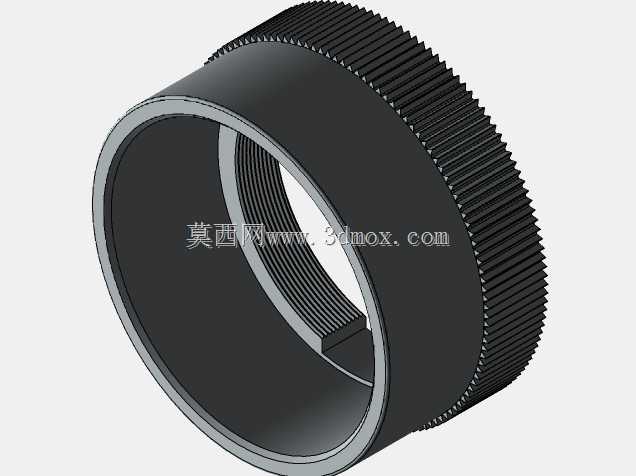

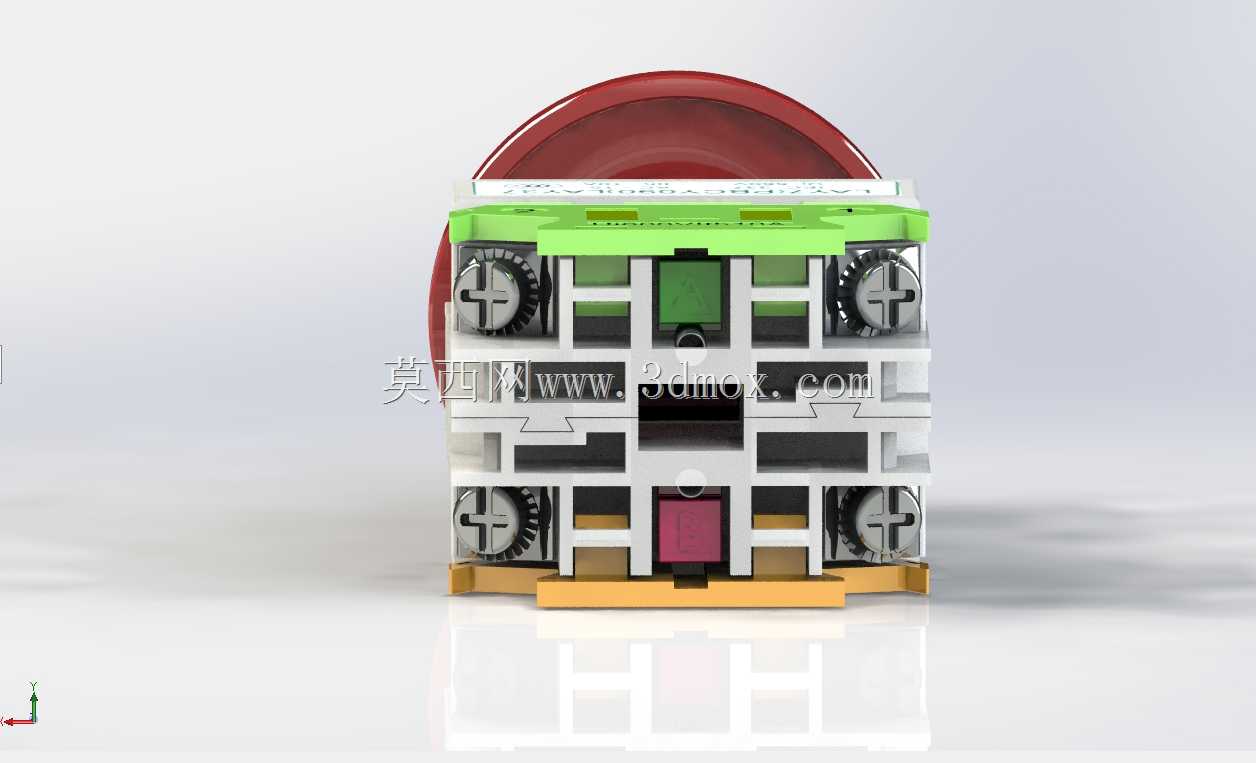

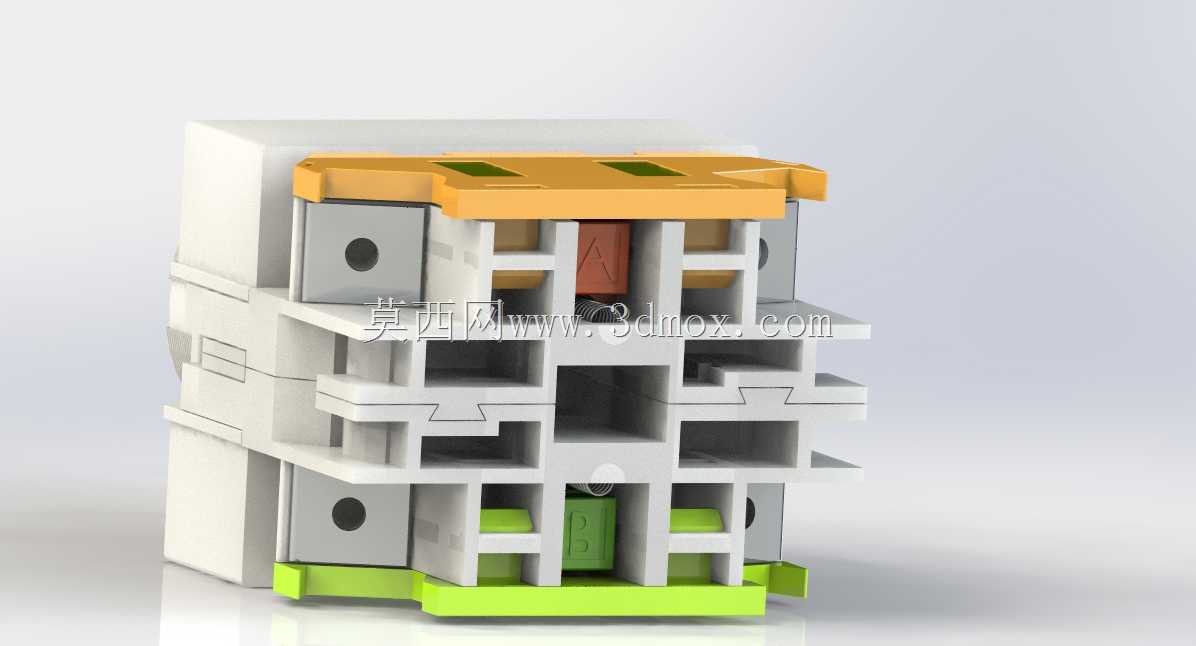

　　做这款元件的三维建模时，首先要明确安装边界的尺寸约束：这类通用型急停按钮采用标准的22mm面板安装孔径，安装螺纹段的长度适配1-6mm厚度的设备面板，不管是薄钢板折弯的操作箱、还是厚塑料材质的设备操作面板，都能通过配套的锁紧螺母完成固定，建模时要把螺纹段的牙距、锁紧螺母的对边尺寸做准确，避免后续做装配干涉检查时出现误判。头部的红色蘑菇帽直径做了加大设计，比普通平头按钮的按压面积大出近三倍，哪怕操作人员戴着手套、或者在慌乱状态下也能精准拍中触发，蘑菇帽边缘做了圆滑过渡，不会在按压时划伤手部。后部的触点模块采用导轨式拼接结构，可以根据实际需求拓展触点组数，接线端采用升降式压线端子，适配0.5-2.5平方毫米的多股铜芯控制线，接线时不需要压接冷压端子也能实现可靠连接，建模时要把端子的压线空间、接线标识的位置还原清楚，方便后续做布线设计时核对走线空间。

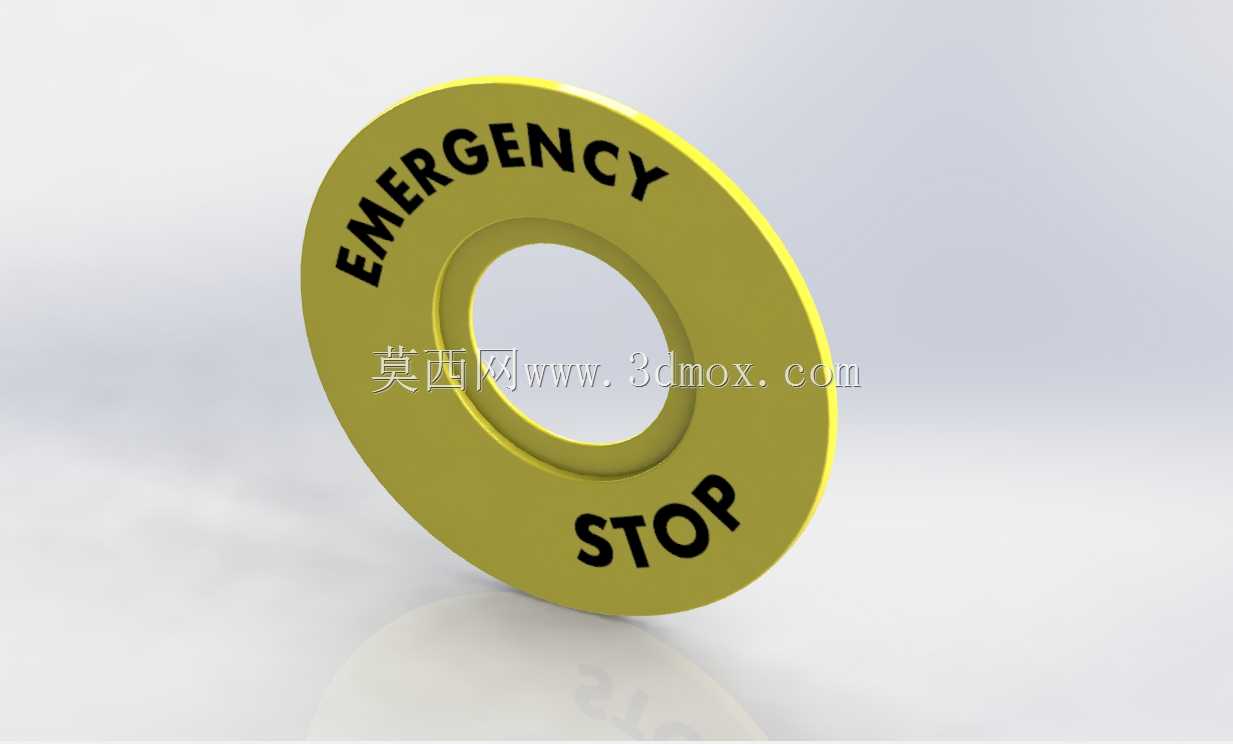

　　实际选型应用时，要注意这款按钮的防护等级，头部正面在安装完成后可以达到IP65的防护级别，能够抵御车间内的切削液飞溅、普通粉尘的侵入，哪怕是在有少量油污、水汽的加工车间环境里也能可靠工作，不会因为触点受潮出现接触不良的问题。按钮的操作力设置在50N左右，既不会因为轻微的磕碰误触发，也不会因为按压力度过大导致紧急情况下无法快速触发，机械寿命能达到百万次级别，正常工况下的使用寿命完全覆盖设备的全生命周期，不需要频繁更换维护。建模过程中还要注意按钮的动作行程参数，蘑菇帽的触发下压行程大概在4mm左右，自锁卡合的位置要做准确，方便后续做虚拟装配时模拟按钮的触发动作，验证操作空间是否充足，避免安装后被周边的其他元件、或者设备结构挡住，导致紧急情况下无法顺利按下。另外按钮上的触点标识、头部的急停标识符号也要在模型里准确体现，方便后续出工程图时直接调用，不需要二次标注。
