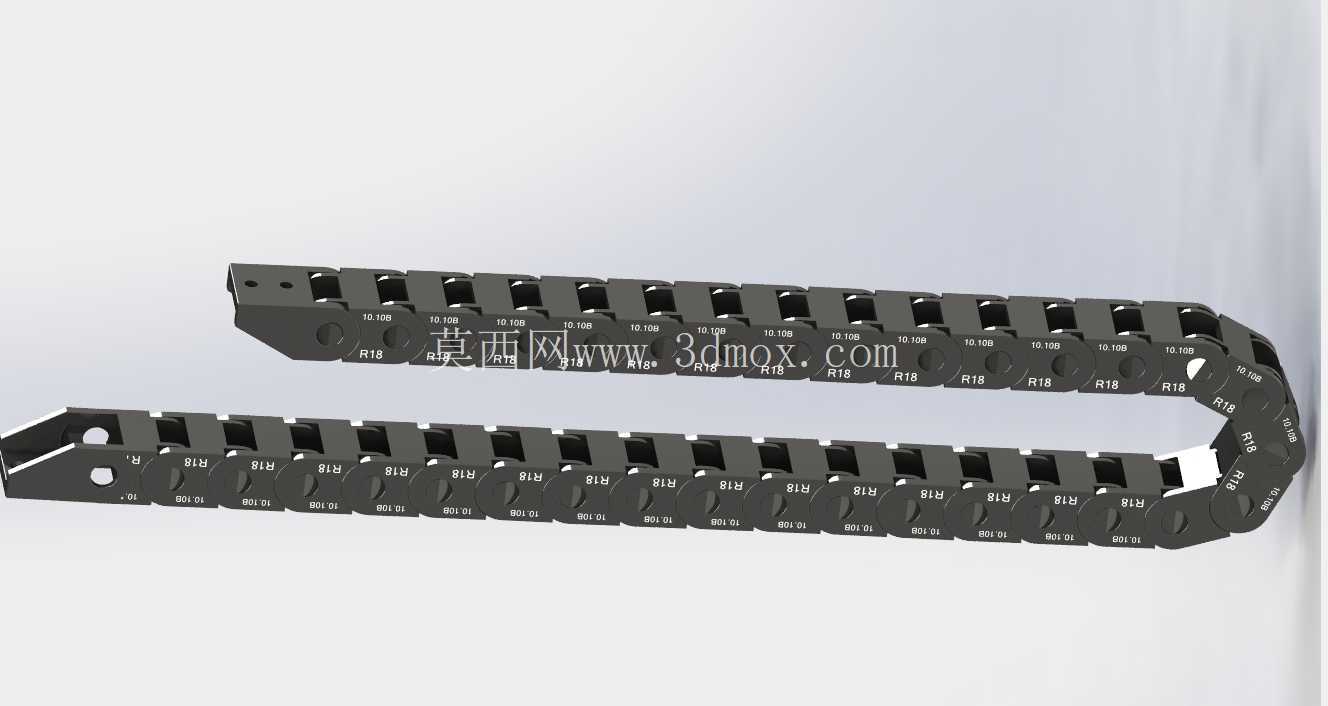

CNC铣床用10x15规格带端接电缆拖链

　　在CNC铣床的实际布线场景中，电缆拖链是解决移动线缆防护、规整排布的核心配套部件，这款10x15mm规格的拖链，正是针对小型铣床的轴端布线需求开发的结构件。日常车间里的铣床运行时，X、Y、Z轴的往复移动会带动伺服电机动力线、编码器信号线、冷却管路同步位移，如果没有拖链的约束，线缆会直接与机床床身、导轨护板产生摩擦，短则三五个月就会出现线缆外皮磨破、线芯断裂的问题，轻则触发设备报警停机，重则导致轴端伺服信号丢失引发撞刀事故，这类故障在小型加工车间的设备维护记录里占比接近两成。

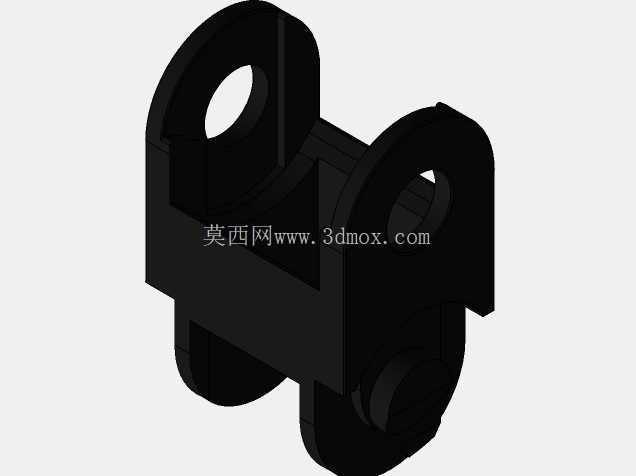

　　这款拖链的端接结构做了针对性优化，端部的连接座可以直接固定在铣床的滑台端面与固定端安装板上，不需要额外加工转接支架，安装时只需要对应端座的两个安装孔位拧上M4内六角螺丝即可，能大幅减少现场安装的配做工作量。拖链的内槽尺寸为10x15mm，刚好可以容纳3根6平方伺服动力线加2根0.5平方屏蔽信号线，或者同时穿入2根直径6mm的冷却气管与配套线缆，槽内的分隔空间不会让线缆在拖链弯曲时相互挤压，避免长期运行后线缆绝缘层被挤压破损。从结构设计逻辑来看，这款拖链采用的是桥式可开盖结构，每一节链节的上盖都可以徒手掰开，后期更换线缆或者排查线路故障时，不需要把整根拖链从机床上拆下来，只需要打开对应位置的上盖就能操作，比封闭式拖链的维护效率高很多。

　　链节之间的转动间隙控制在0.3mm以内，弯曲半径统一为28mm，往复运行时不会出现卡滞、跳节的问题，按照铣床日常运行的轴移动速度测算，在30m/min的移动速度下，拖链的运行噪音可以控制在42分贝以内，不会额外增加车间的噪音污染。拖链的材质选用的是增强尼龙材质，添加了15%的玻璃纤维成分，相比普通尼龙拖链，抗拉伸强度提升了40%，在机床切削液飞溅的环境下，不会因为长期接触乳化液出现材质脆化的问题，正常工况下的往复运行寿命可以达到500万次以上，完全匹配普通CNC铣床8-10年的使用周期。安装边界方面，这款拖链的最小安装弯曲半径对应的安装空间需要预留120mm的垂直高度，水平布置时的最大悬空长度不超过1.2m，如果安装行程超过这个长度，需要在拖链下方加装支撑导槽，避免拖链长期悬空运行出现下塌变形，加剧链节之间的磨损。端接连接器的定位销做了防呆设计，安装时不会出现方向装反的问题，端座上的线缆固定压片可以把进入拖链的线缆牢牢压紧，避免设备运行时线缆在拖链端部产生窜动，把应力集中在端接位置导致线芯折断。

　　在实际的设备改造场景中，很多小型数控铣床的原厂拖链因为选型偏小，后期加装第四轴或者对刀仪的线缆时，就会出现拖链内部空间不足的问题，这款10x15规格的拖链刚好可以替换原厂的小尺寸拖链，不需要改动机床的原有安装孔位，直接替换就能扩容布线空间，是小型铣床布线升级、故障替换的适配部件。拖链的每一节链节都做了倒角处理，边缘没有毛刺，穿线时不会刮伤线缆的外皮，链节之间的连接卡扣采用的是嵌入式结构，运行过程中不会出现脱扣断开的问题，即使在高速往复移动的工况下，也能保持整体结构的稳定性。针对铣床加工时产生的金属碎屑，这款拖链的链节缝隙控制在0.1mm以内，细小的铁屑很难进入拖链内部的铰接位置，不会因为铁屑卡入导致拖链转动卡滞，日常维护只需要用压缩空气吹掉拖链表面的碎屑即可，不需要定期拆解清理内部，能减少设备维护的工作量。
